【整備843】ヴィヴィオ 社外ホーン取付 2 ﾎｰﾝﾘﾚｰ・ｵｲﾙｷｬｯﾁﾀﾝｸ撤去 2016.12.2
| 目的 | チューニング・カスタム |
|---|---|
| 作業 | ＤＩＹ |
| 難易度 | ★ |
| 作業時間 | 1時間以内 |
1

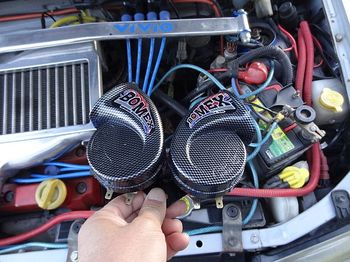

さて、このホーンをつける場所は？
場所は・・・？
場所・・・

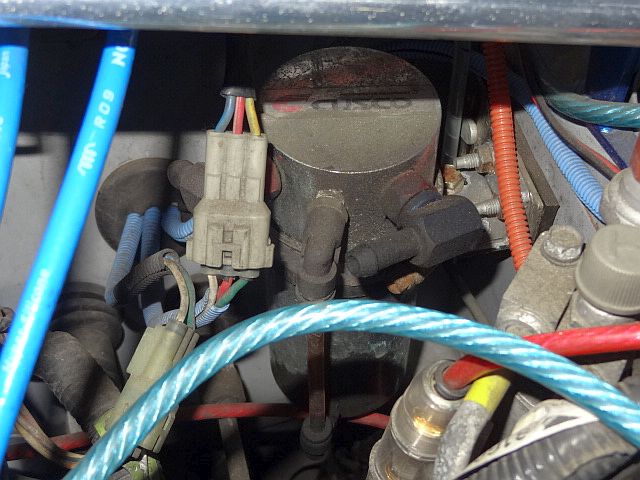

2
やっぱり、みんながつけてるこの辺
左のフェンダーエプロンの内側
ストラットマウントの内側
駄菓子菓子、
その場所はオイルキャッチタンクが鎮座しています
でも実は、今は使っていません
撤去することにします
ミニオイルキャッチタンクを付けたのはそのためではないのですが、結果オーライです

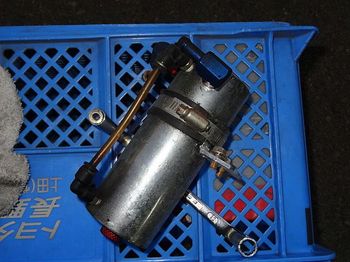

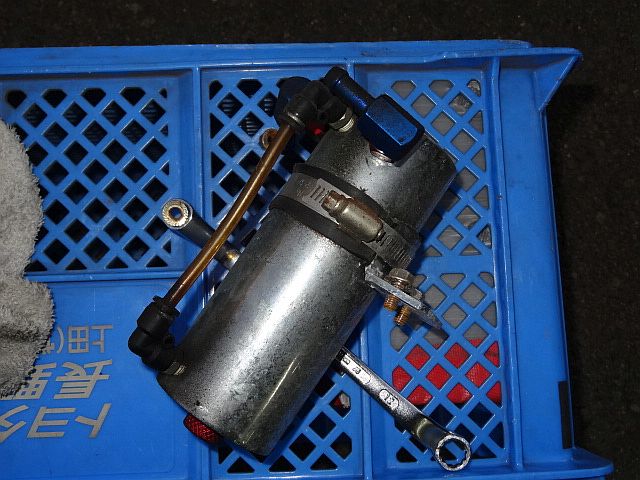

3
取り外しました
中にコーヒーが大量に溜まって、驚いたのを覚えています
またいつか使うこともあるかもしれないので、取っておきます

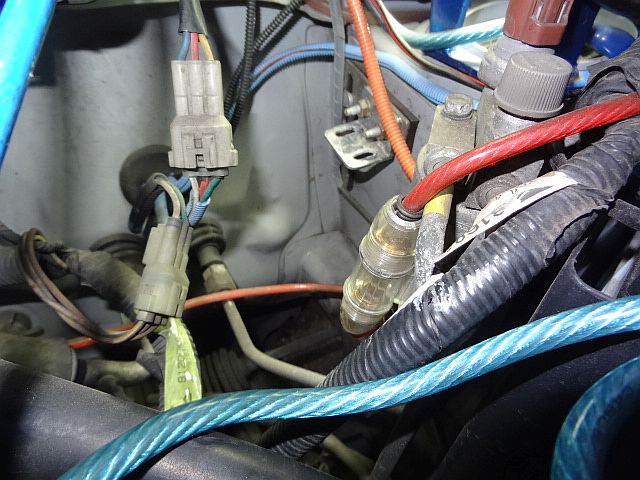

4
場所が広く空きました
取付ブラケットは、以前苦労して工夫してつけたもので、そのまま残します
これを利用して、ホーン2個を取り付けます
5

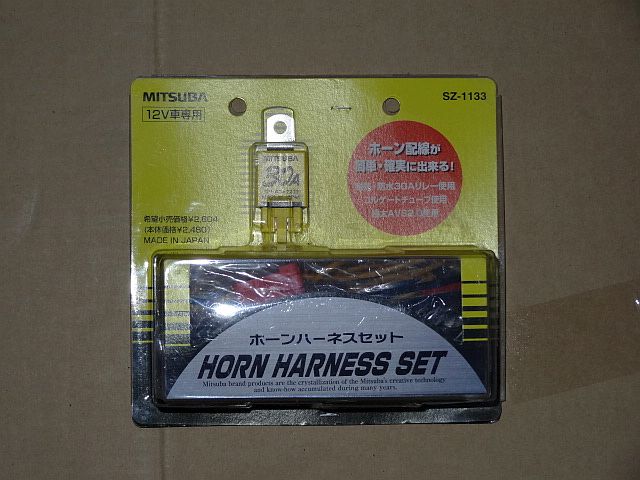

ホーンリレー
ヴィヴィオは純正で使っていないので、最初は使うつもりがなかったのですが、気が変わりました
調べたら、つけないと、ショボイ鳴り方になったり、音が満足に出なかったりすることがあるようなのです
バッ直でしっかり電気を入れる方がいいようなので、このリレーを使います
・・・確か何年か前のオフ会ビンゴで、かんくねんさんからゲットしたものです
ようやく日の目を見ます

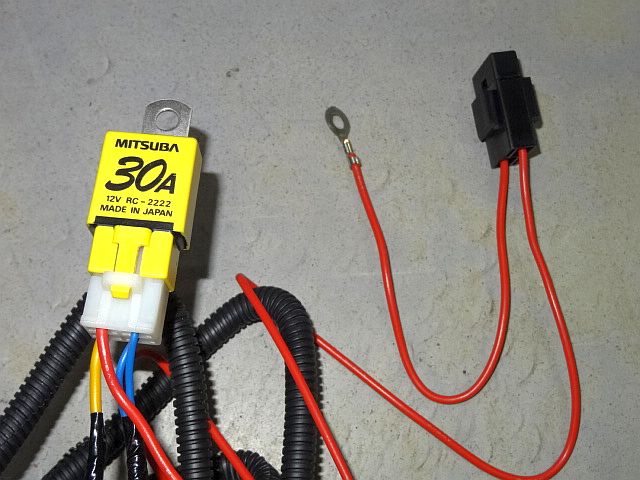

6
リレー本体は、30Ａ
赤コードは、バッ直です
丸いターミナルが、バッテリープラス端子につきます
ですから、回路保護のために、途中にヒューズが入っています

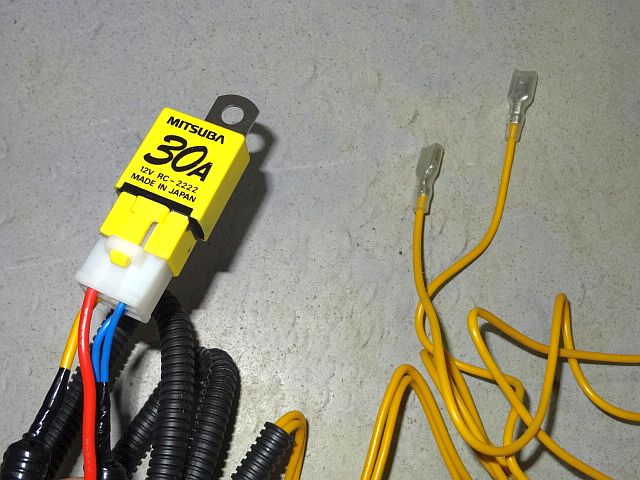

7
ホーンとつながる、黄色のコード
ホーンは2個なので、2本あります

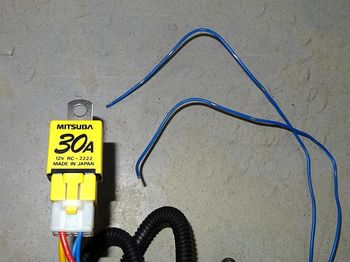

8
車輛側のホーン回線につなげる、青いコード
配線コネクターで接続することを前提としていますので、コードの先は切りっぱなしです
私はあの赤とか青のワンタッチコネクターは使いませんので、ターミナルを加工してつけます
