【整備23】ﾊﾟﾜｰﾄﾞｻﾌﾞｳｰﾌｧｰ･ﾊｲﾛｰｺﾝﾊﾞｰﾀ 取付 その1

低音がちょっと乏しかったので
ウーファーをつけることにしました

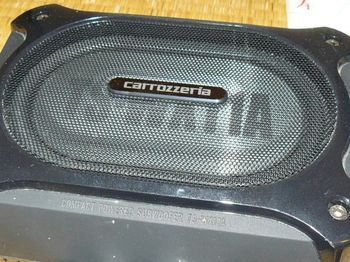

PIONEER carrozzeria POWERED SUBWOOFER TS-WX11A

100mmのタバコと比較してわかるとおり
結構小さいです

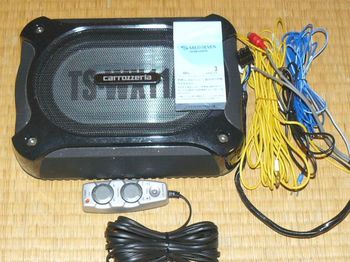

リモコンはいいとして
線が３本
太い黄色はバッ直でしょう
黒線はアースでしょう
青線は？
多分、アクセサリーでしょう
中古でゲットしたからわかりません

音源のコードは
今流行りの、ＲＣＡラインと言うもののようで、
そのままでは私のオーディオにはつきません
そこで苦心惨憺したあげく
ハイローコンバータなる便利なものが出ていることがわかりました
本当はオーディオテクニカのものが欲しかったのですが
ド田舎では売っていません

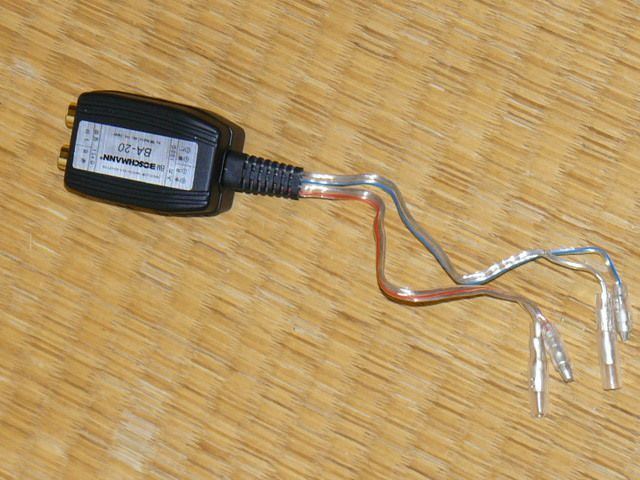

しかたなく、ボッシュマンのBA-20というものをゲット

まず、ＲＣＡラインの取り出し口
要するにハイローコンバータをつなげるところから

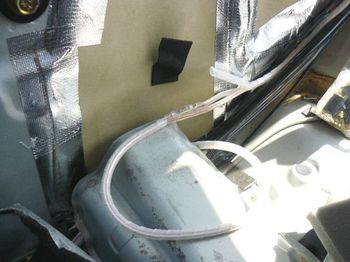

せっかく引いたリヤスピーカーコードをちょん切ります

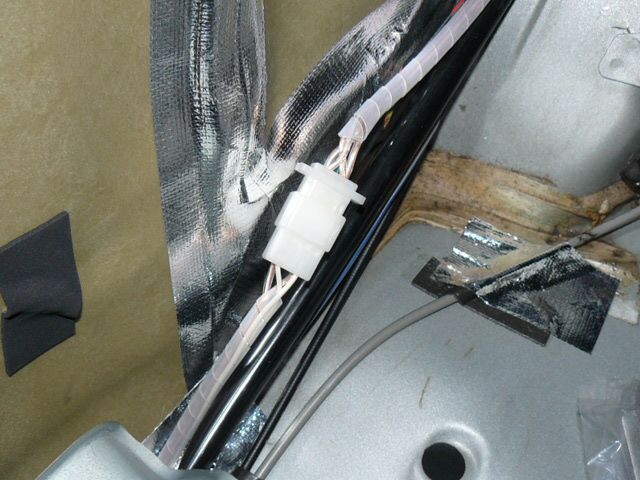

で、カプラー接続にします

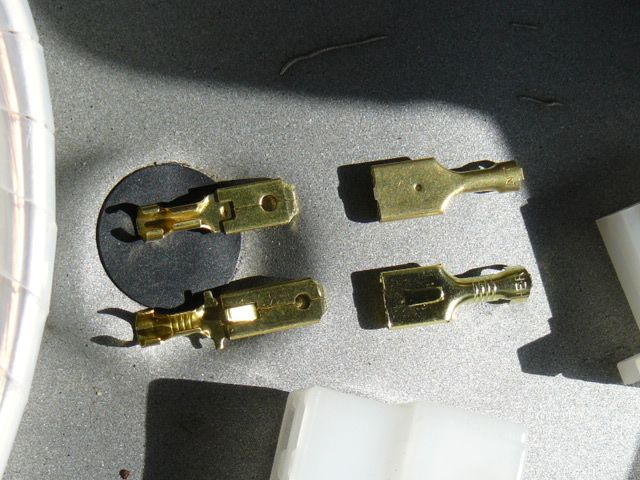

ちなみに、この平端子、カプラー用のものは
抜け止めの突起が付いているんですね
知りませんでした
下側がカプラー用の端子です

んで、ちょん切ったコードにギボシの平端子
オスメスつけてカプラーにさし込み、
着脱可能に改変しました

これから、ハイローコンバータと
リヤスピーカーコードの接続ハーネスを作ります

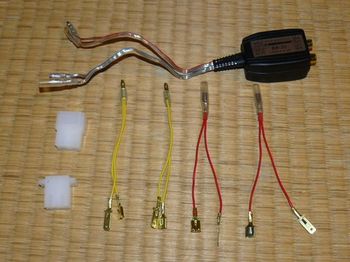

カプラー一組と、Y字の平端子4組

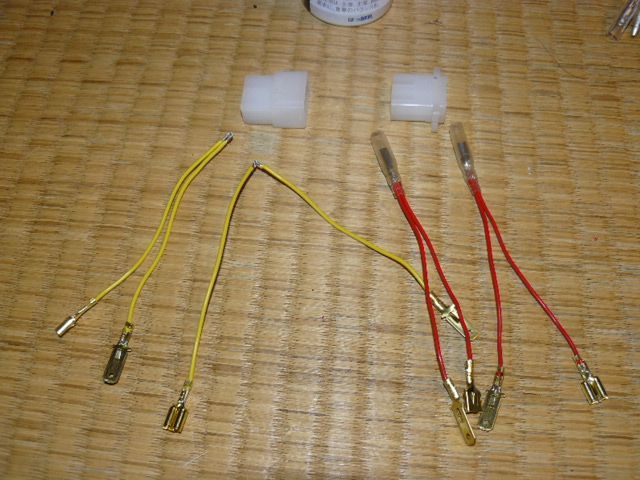

Y字の平端子を4組作りました
結構、手間仕事です
丸ギボシならエーモンとかで売っていますが
平端子のY字は見かけません
作るしかないです
これもカプラー化するため

その2へ続く
