【整備24】ﾊﾟﾜｰﾄﾞｻﾌﾞｳｰﾌｧｰ･ﾊｲﾛｰｺﾝﾊﾞｰﾀ 取付 その2

続きです

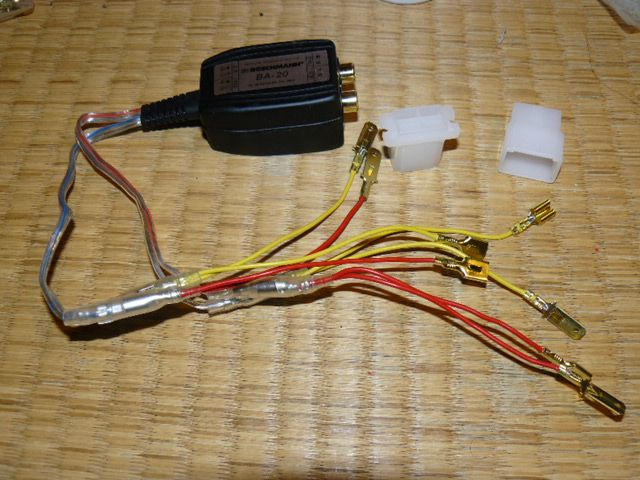

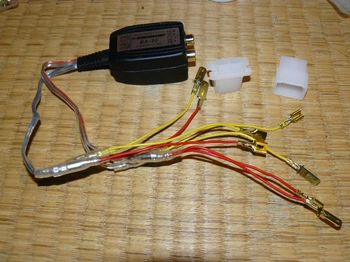

Y字のコードをハイローコンバータにつなぎ
平端子をカプラーに、位置を間違えずに差し込みます
ここで位置を間違えると大変
左右が逆になったり
音が聴こえなくなるかも？

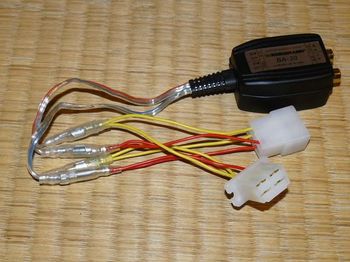

なんとかつけ終わりました
多分、さし込みの位置は間違っていないと思いますが
つけてみなければわかりません

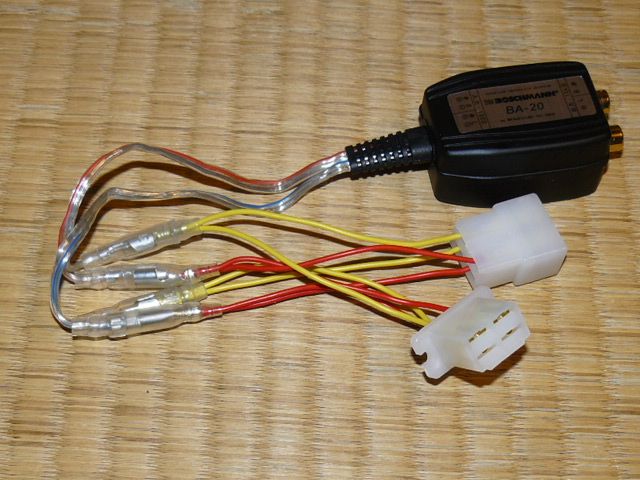

一応これで、割り込み用のハーネスは完成です

ここでまたまた問題発生！

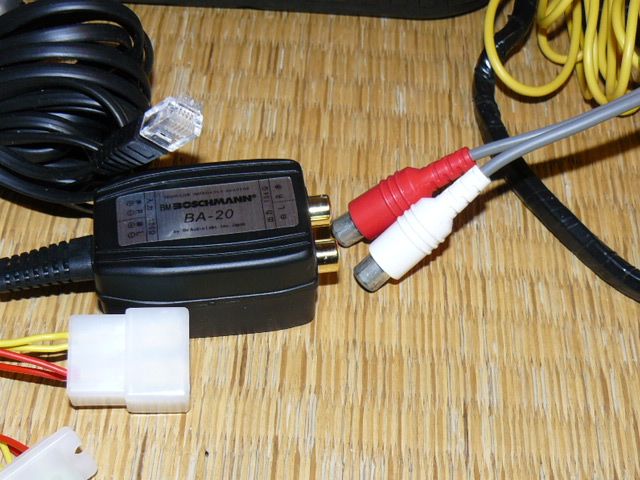

サブウーファーのＲＣＡのコードと
ハイローコンバータのジャックが
ともにメスで、このままでは接続できません
うかつなことに、気が付きませんでした

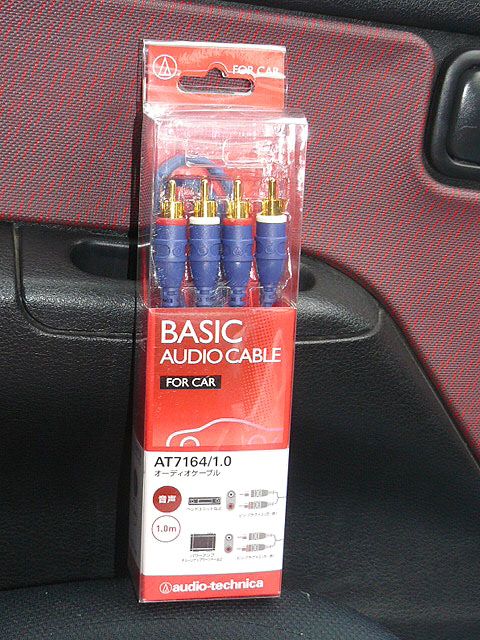

量販店で見かけた接続ケーブル
これは、このためにあるものだったのですね
両方がオスで、これなら接続できます

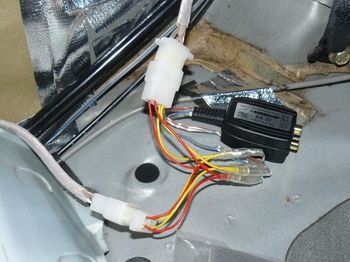

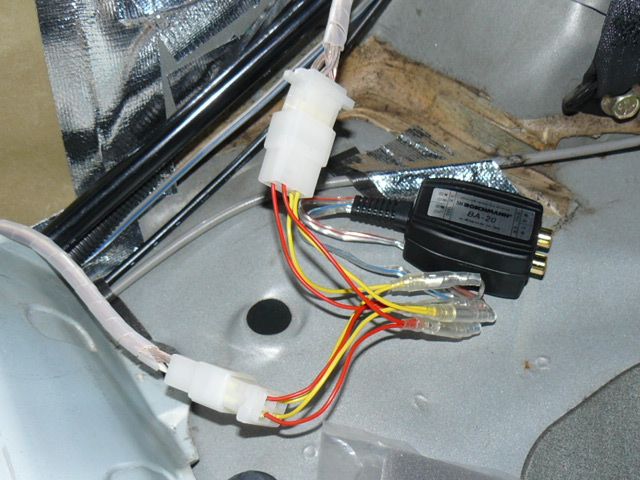

まず、カプラー化したリヤスピーカーコードの中間に
このハイローコンバータと自作のハーネスを割り込ませます

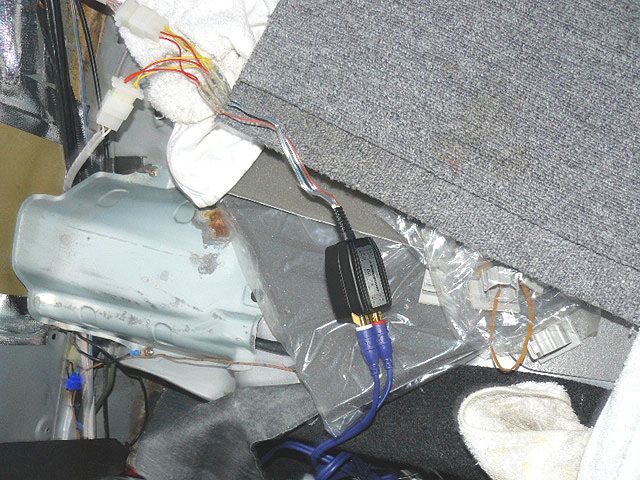

そして、ハイローコンバータにオーディオケーブルを接続し、

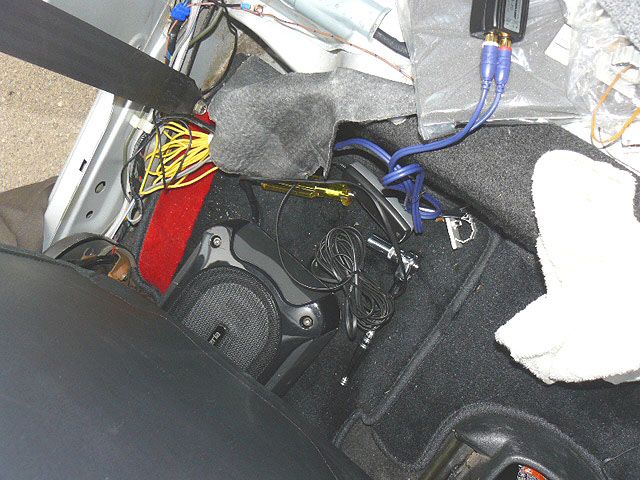

反対側をパワードサブウーファーに接続します
サブウーファーには、バッ直と、アクセサリーと、アースを接続します

とりあえずテストで、
イグニッションスイッチオン！

鳴りました！

リヤスピーカもなってますし、ウーファーからは
ボンボンとイキのいい低音が聴こえます
苦労しました
