【整備22】ﾘﾔｽﾋﾟｰｶｰ交換 ｶﾛｯﾂｪﾛｱ TS-X480G その2

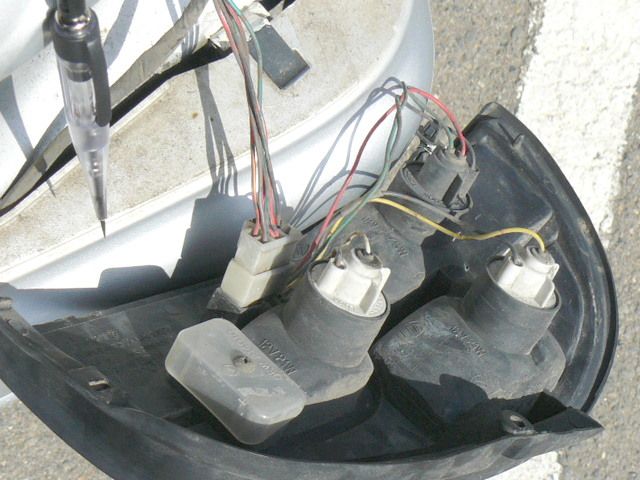

テールランプ配線の中から
スモールに連動している線を探します

バックとウインカーはわかるから除くとして
問題はストップ球ラインの３本
１本はアース、さて、
残るは２分の一の確率

つけてみて光らなければ大変なので

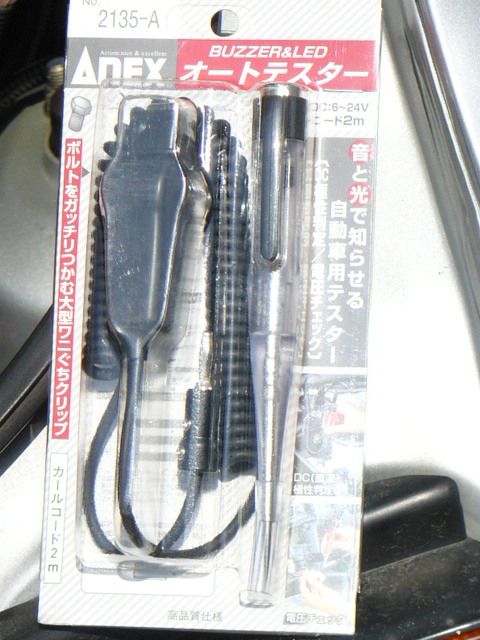

結局テスターを使いました

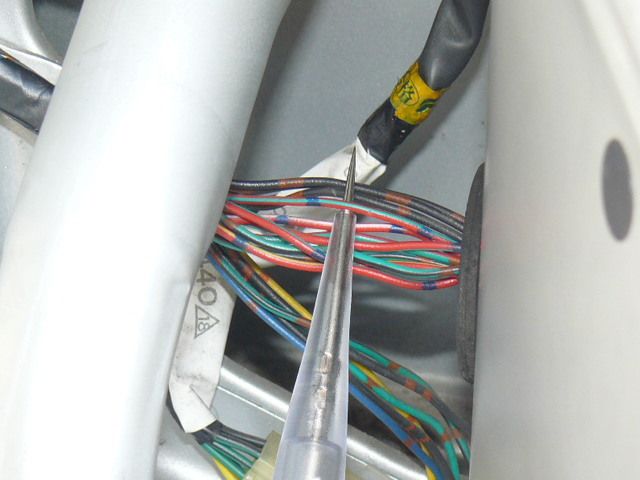

ワニ口をアースし、スモールランプを入れて
尖がった先で２本の線を交互につつきます

ちなみに、前オーナーも、水漏れ対策を
していたのでしょう

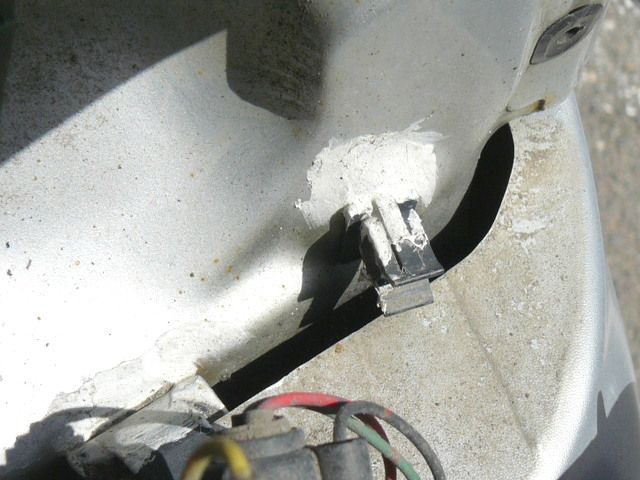

テールランプクリップ、バンパークリップの
取り付け部に
コーキングがしてありました

テスターでわかった線は
これです！

赤/緑に青の縞

ここにイルミ配線をつなぎます

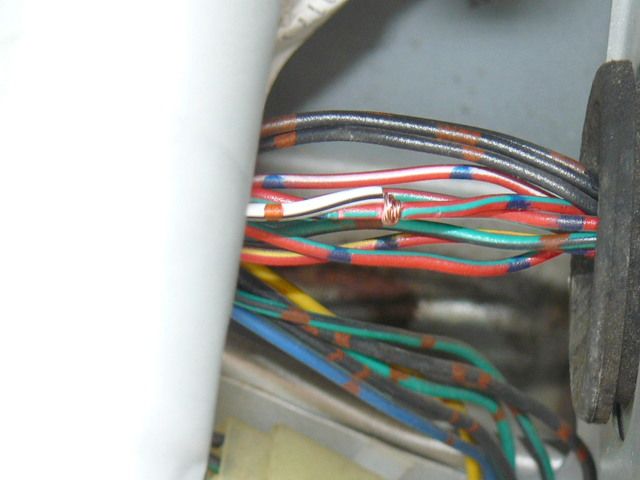

配線コネクターが無かったので
少しコードをむいて
直結
このあとナシジテープを巻いて
保護します

カプラーをつないで、スイッチオン

鳴りました！

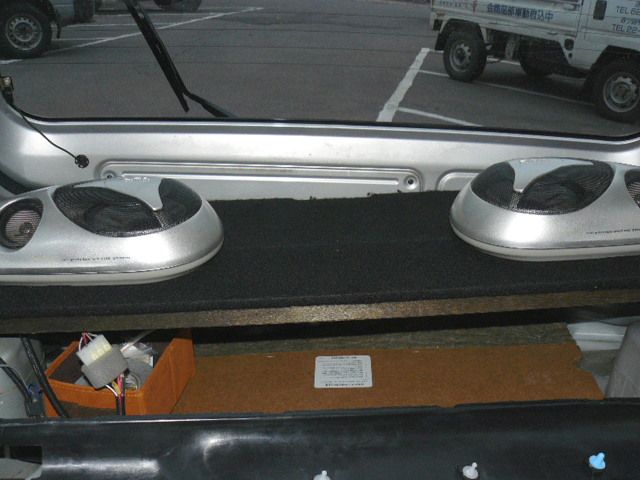

クォータートリムを外しているので
ボードはただ置いただけ
傾いてます

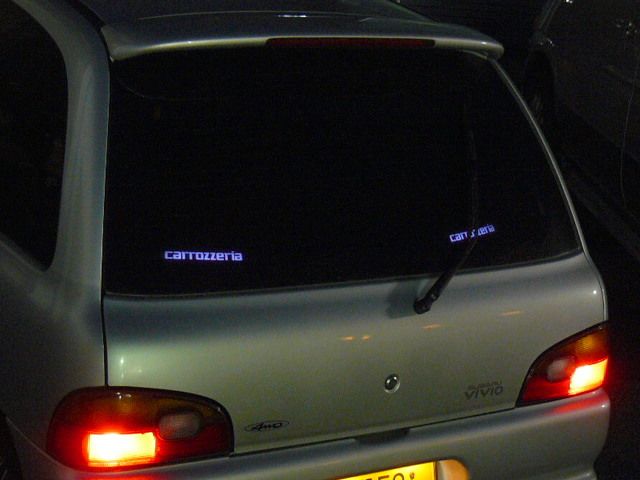

暗くなってから確認すると

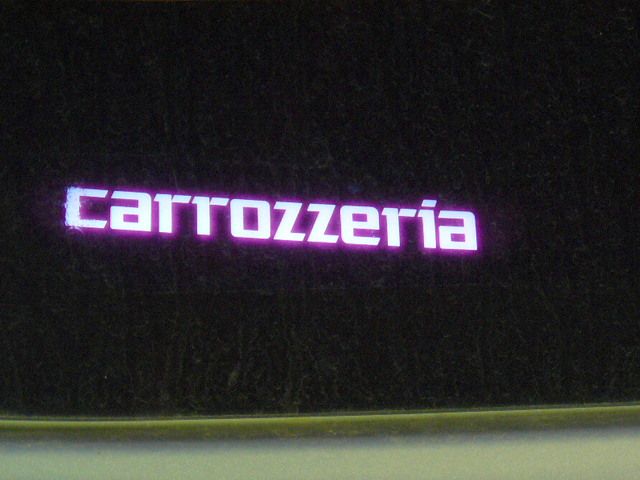

おお！　光ってます！

真っ黒のフィルムを貼っているから
外から見えにくいかなと思ったけど
ちゃんと見えます

後で乗ってみてわかった事ですが
バックガラスにイルミが映りこんで
ルームミラー越しには少し見えすぎのような感じはします

まあ、でも音も満足なので
よしとしましょう
