【整備63】ナビ取付 SANYOポータブルナビ GORILLA NV-SB541DT その2

ピラートリムが外れたので
次にVICSのフィルムアンテナを貼ります
ガラスを綺麗に拭いて

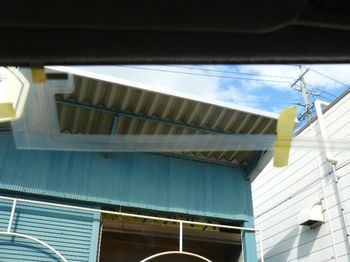

説明書にしたがって、位置決めし
テープで仮止めします

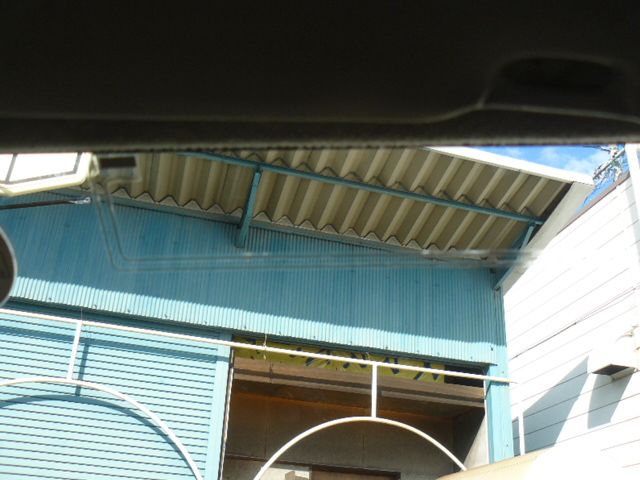

何とか貼り付けました
結構難しい

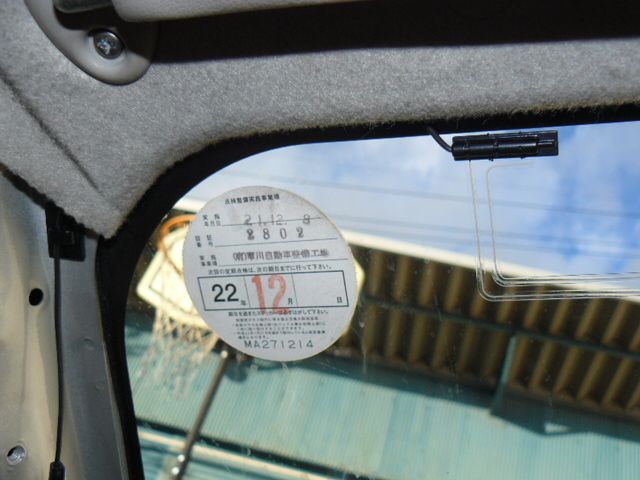

フィルムアンテナの根元に、
信号のコードを貼り付けます

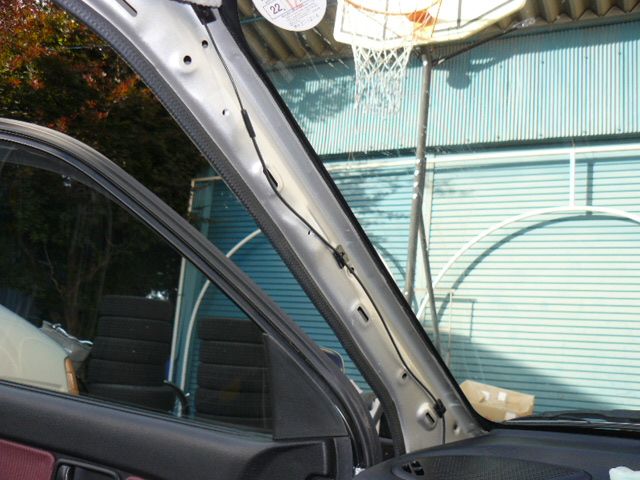

コードは、見苦しくないように、ルーフライニングの隙間から中を通して
ピラーに沿って取り回します

コードがずり落ちてこないよう、付属のワイヤーステッカーで
3箇所ほど止めます
クリップ穴やアシストグリップのネジ穴に気をつけ
また
コード途中にアース取りのふくらみがあるので
うまく貼れる位置になるよう調整して
コードを這わせます
最後、インパネの隙間から助手席足元に落としこみます

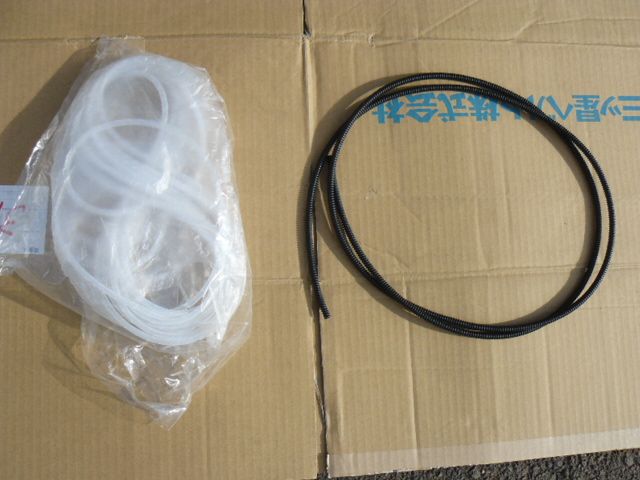

コードのプロテクター　2種類
スパイラルケーブルは、見えないところや配線通しに使います
コルゲートチューブ7mmは、見えるところ、
ナビに付くところの立ち上がりに使います

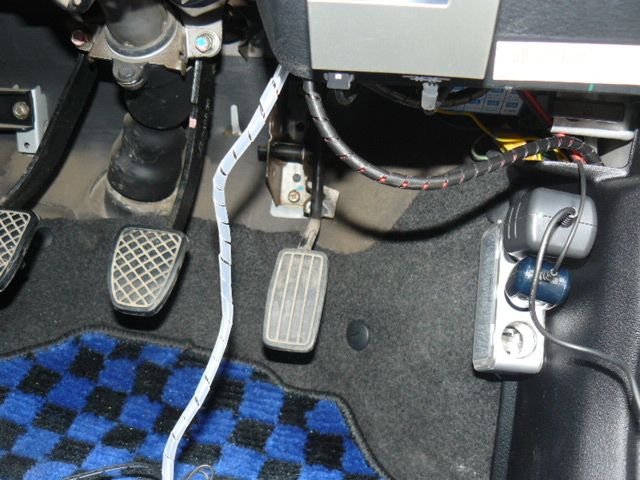

シガライターの3連ソケットは、私の場合、右の足元に増設してあります
そこから、シガライター電源コードと、パーキングブレーキ検出コードを合わせてスパイラルケーブルで巻き、
足元の邪魔にならないよう、ハンドルポストの上側を通し、
ヒーターブロアケースの下側、オーディオの裏側を通し
助手席側までもって行きます

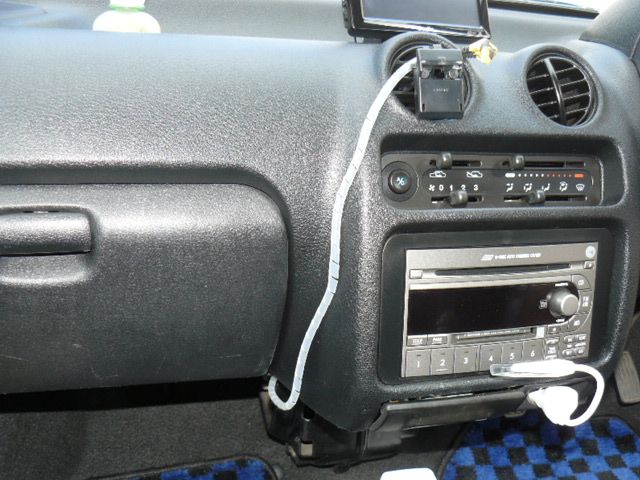

やっと、左側から出てきました
スパイラルで巻いておくと、狭いところへコードを通しやすいです
また、複数のコードを一度に通せるので便利です


先ほどの、VICSのコードは、インパネ横の隙間から助手席に落としておきましたが
長すぎて非常に邪魔です

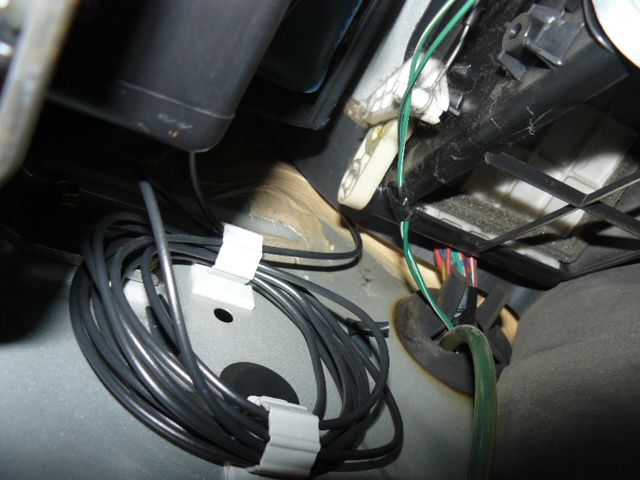

コード自体が結構硬いので、くるくると小円状にして
左のピラーロア部、グローブボックスの奥の見えない壁の部分にまとめ
ロック付きワイヤーステッカーでしっかり固定します
