【整備92】マップランプ流用増設＆ＬＥＤ化 パッソ純正 2

配線を案内します

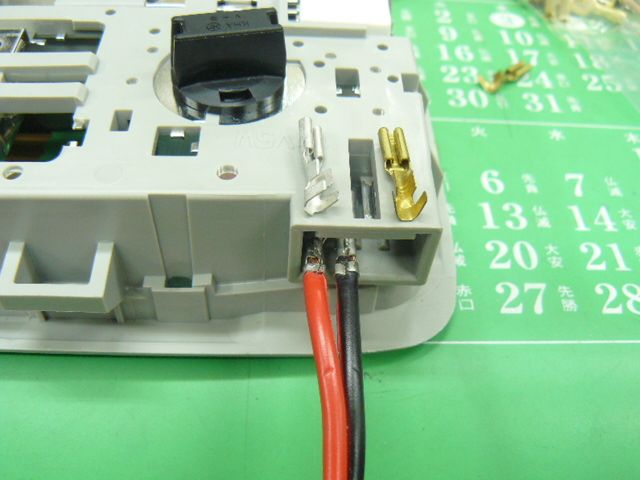

一番左が常時電源の（＋）　ルームランプから引っ張ってきます

その隣の黒い線が、ドアスイッチ（－）　これもルームランプから引っ張ります
ヴィヴィオはドアスイッチでマイナスをつけたり切ったりしてルームランプを点灯させています

そして一番右端、まだついてませんが
ここにアース（－）を接続します
私はセンターアンテナの根元から取る予定です

で、右から2番目は、使いません

いくら細いギボシといっても、端子同士がかなり近いので

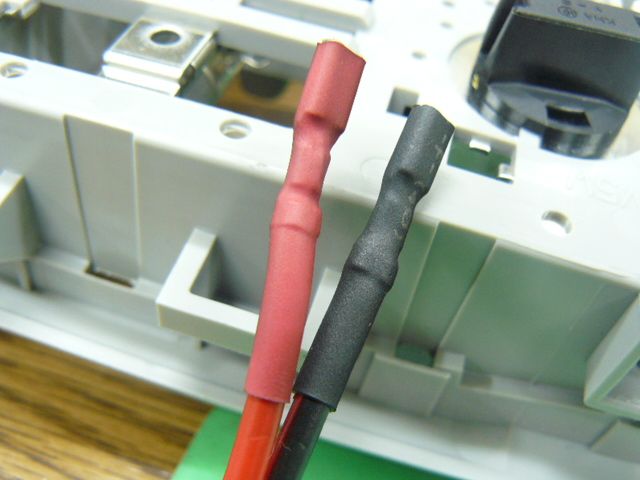

万一の接触を避けるため、熱収縮チューブで絶縁しておきます

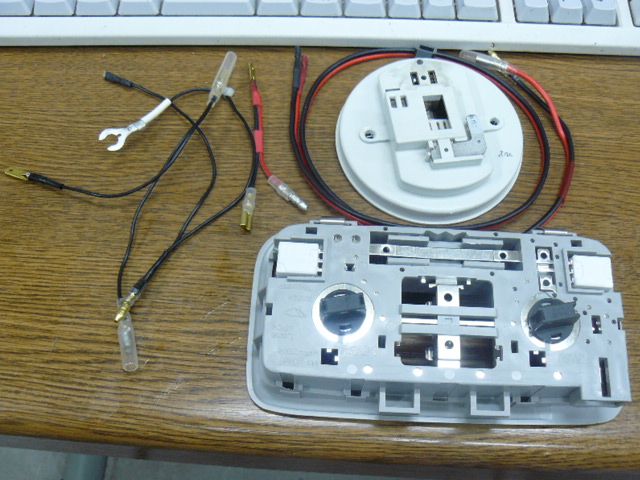

一応、配線類が完成しました
ルームランプからは、平端子のオスメスを使って電気を取り出します
パッチン止めの分岐や、ちょん切りは避けたかったので

仮付けして、点灯するかチェックします

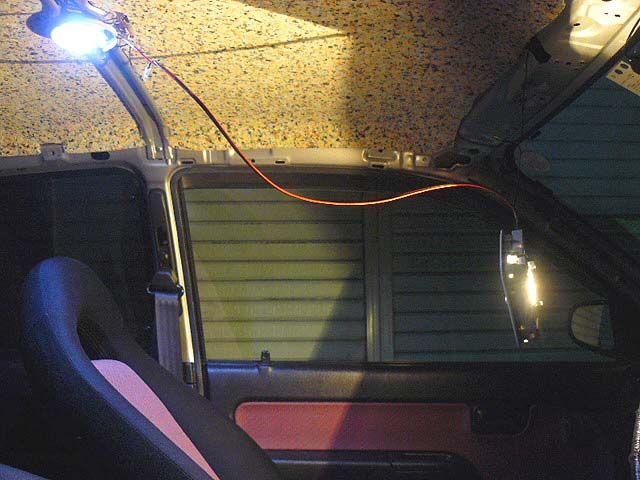

ＯＫ！　つきました

マップランプも、スイッチでオンオフできます
常時点灯、ドアスイッチ連動も、チェックＯＫです

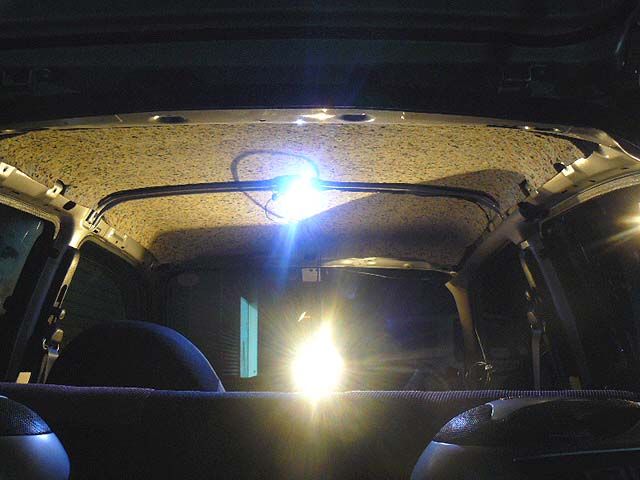

後ろから見たところ
まだ固定してなくてブラブラしてます
これから、ヘッドライニング取り付けに合わせて
マップランプ固定にかかります
