【整備113】サイドアンダーＬＥＤライト 取付 3

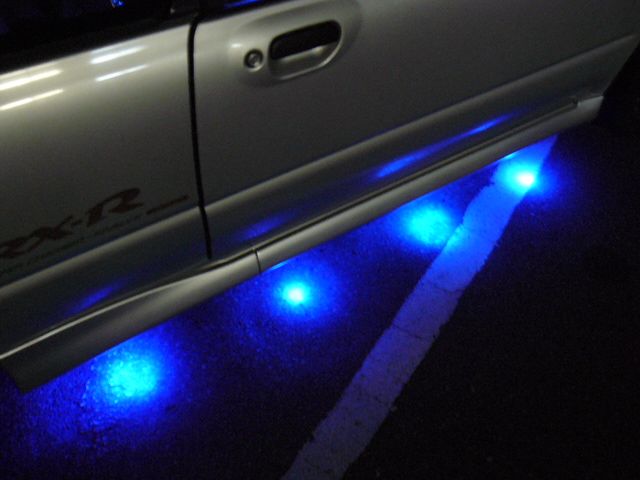

暗くなってから、とりあえず光り方を確認しました

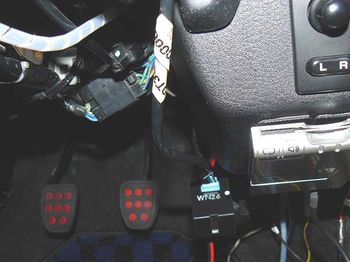

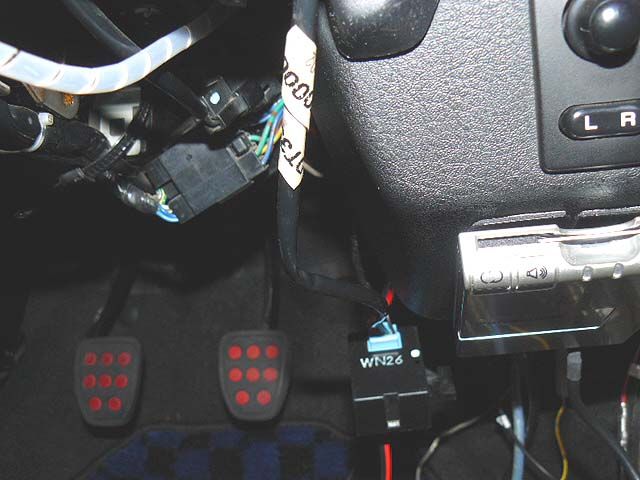

次に、キーリングライトと連動させて、タイマーで消えるようにします
ドアを閉めてから、10秒ほど経つと、ゆっくり消える
そんな感じにします

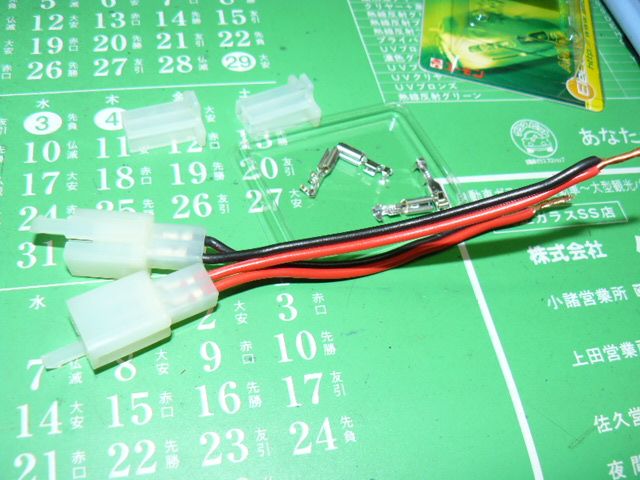

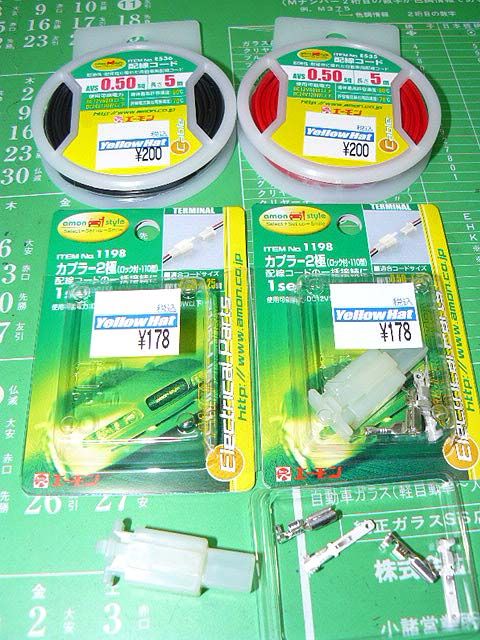

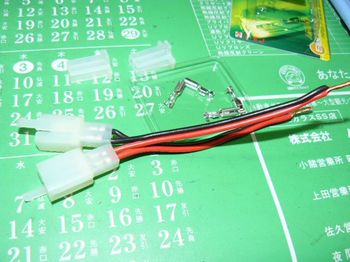

接続はギボシでも良かったのですが、さらにゴチャゴチャになるのを避け、分かりやすくするために２極カプラー小を使います


サイドアンダーＬＥＤライトを左右につけるため、２つに分岐します

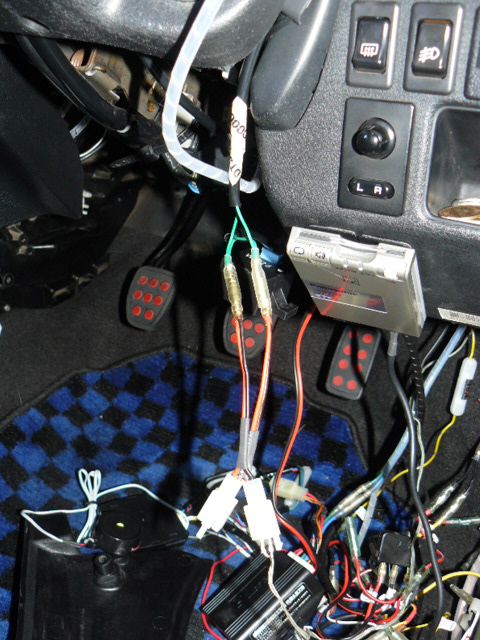

キーリングライトのバルブに行く線の途中から、プラスとマイナスを取り出します

ゴチャゴチャですが、それでもカプラーにした分、分かりやすいです
でも、多分本人しか分かりません

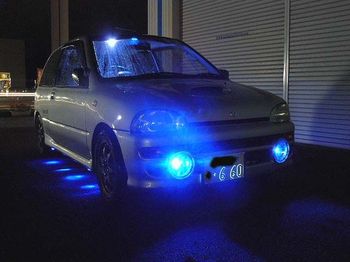

ようやく出来上がり
ドアを開けるとついて、ドアを閉めると１０秒後にゆっくりと消えます
ちょっと満足ですが、問題が２点
○Ｃ国製で、光が一律でない
○10ｍも離れて横から見ると、光源が見えてしまう

今後の課題とします
