【整備115】サイドアンダーＬＥＤライト 取付 ﾘﾍﾞﾝｼﾞ 1

右側につけたＬＥＤがＣ国製で、すぐにチラチラして頭に来たので

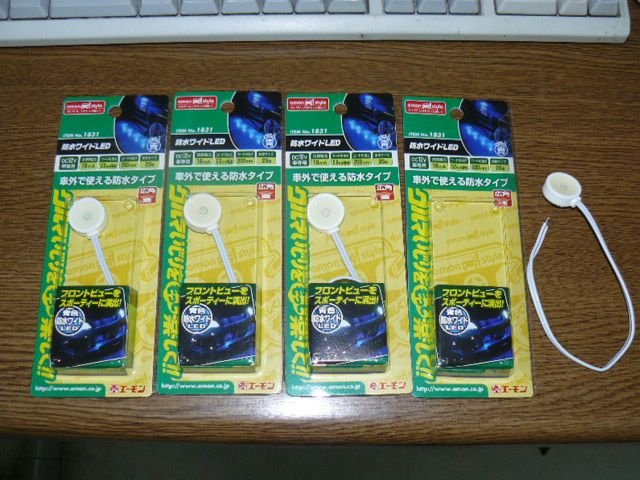

左側にはメーカー品であるエーモンの
1831　防水ワイドＬＥＤ　(青色/20φ)
を4つ つけることにしました

スポイラーの下に這わせるコードを作ります
4箇所のギボシ接続と、メインにいく+-


ＬＥＤ自体は防水ですが、コードは自作ですので、それなりに防水対策を施さなくてはいけません

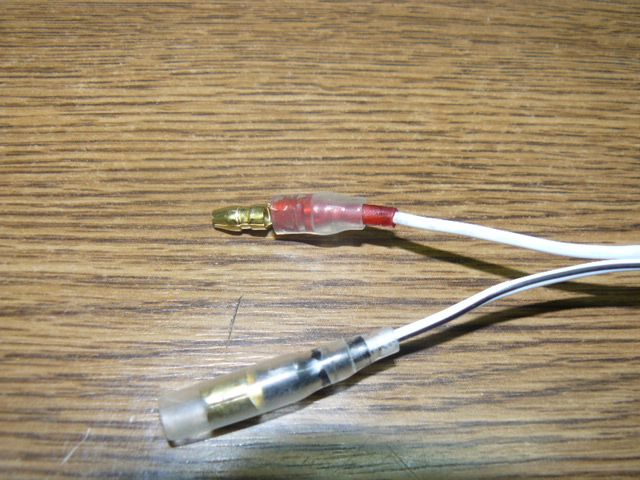

通常のギボシでも何とかいけるだろうと思いましたが

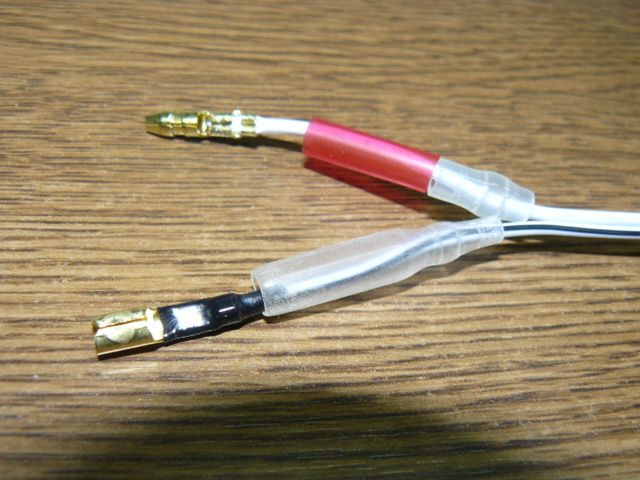

念を入れて熱収縮チューブで保護しました

これで少しは防水になったと思います

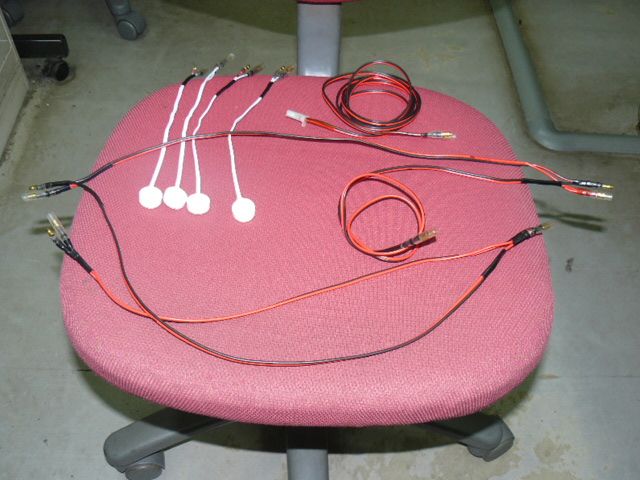

作った部品

ＬＥＤ4つに、オスメスのギボシをつけます

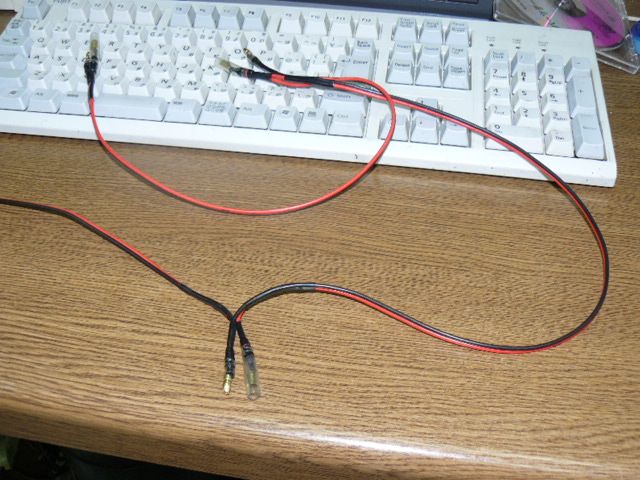

スポイラー下の1ｍほどの接続コード
室内から外に出て、つなぐコード
片側はカプラーです

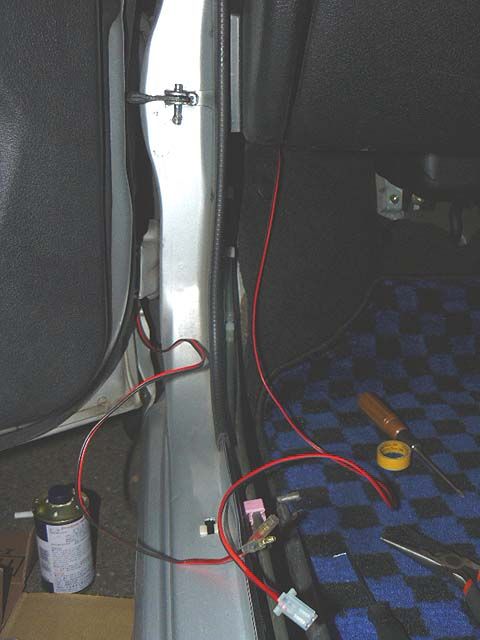

室内～外へ出るコードを、フェンダー裏、ドア下から通します
今回は懲りたので、フェンダーは外しませんでした
あまり苦もなく通せました

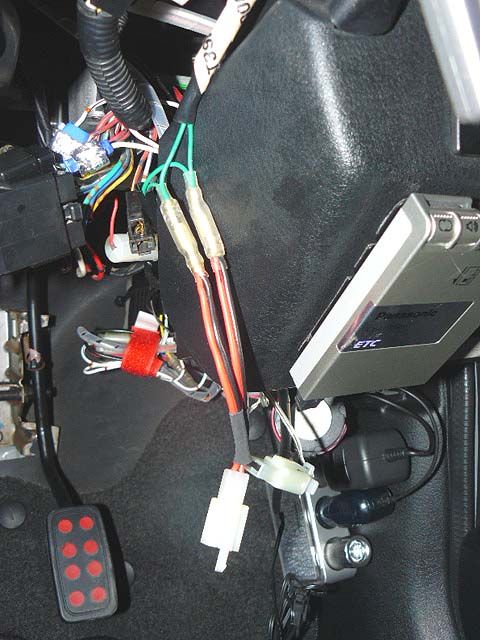

右側の時に作っておいた接続ハーネス
ここに左側も接続して、タイマーつきで消灯するようにします

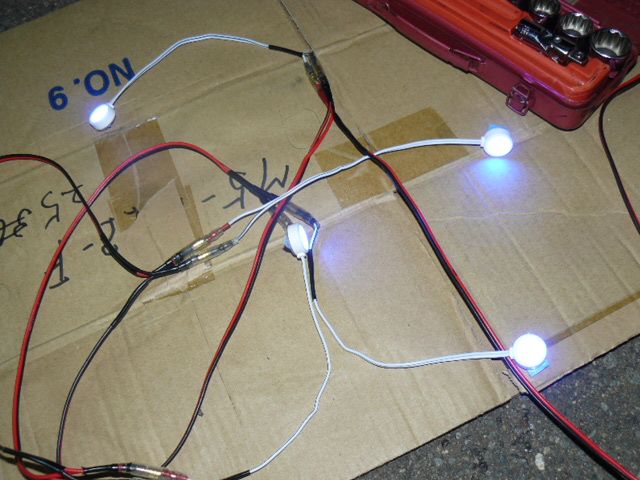

全部つなげて、点灯テスト
4つともちゃんと光ります
ドアを閉めると、残光して消灯します
これを、スポイラーの下につけます
