【整備250】エンジンOH その53 Ｃ型ｴｱｸﾘｰﾅｰﾎﾞｯｸｽ･ｽﾛｯﾄﾙﾎﾞﾃﾞｨ3

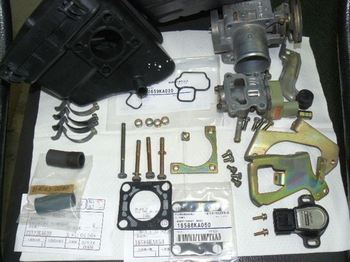

一応、出来るだけの事はしてみんな綺麗になりました

交換するパーツも一緒に載せてあります

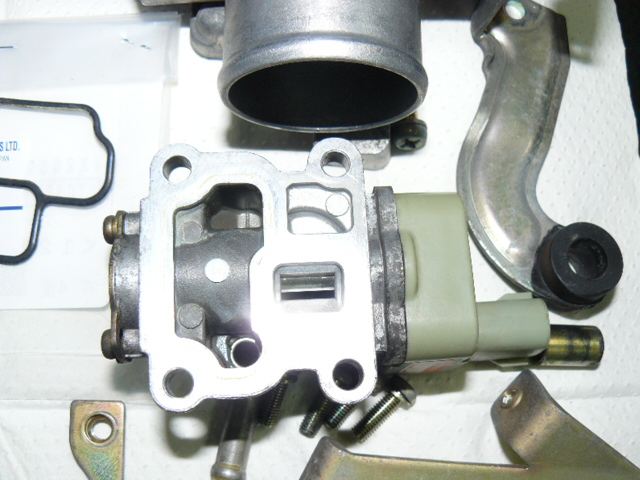

バルブの、動く部分

真っ黒だった所も、ピカピカになりました

ガスケットを使い、ＩＳＣＶをスロットルボディに取り付けます

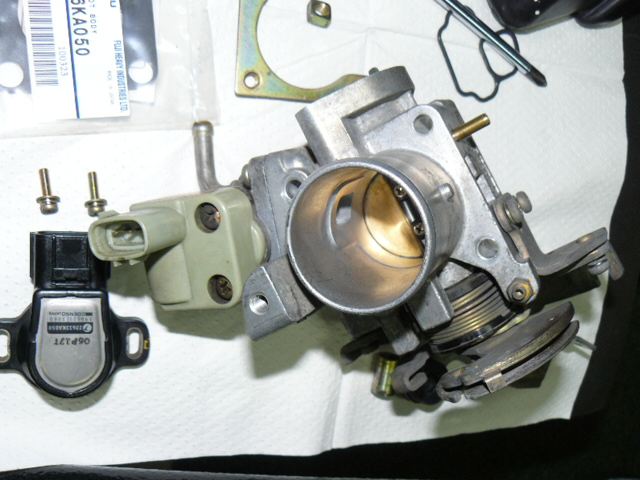

センサーも同じく取り付けます

取り付けは、形状は違いますが、Ａ型と同じ感じです

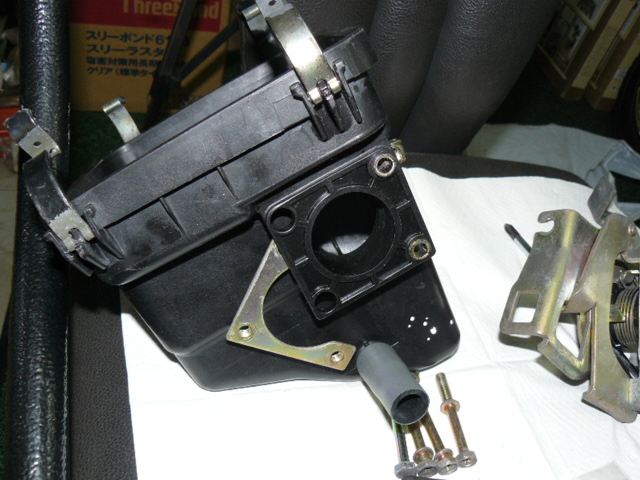

スペーサーを入れ、３個付きナットプレートと、単品ナットを、エアクリーナーケースに挟み込みます

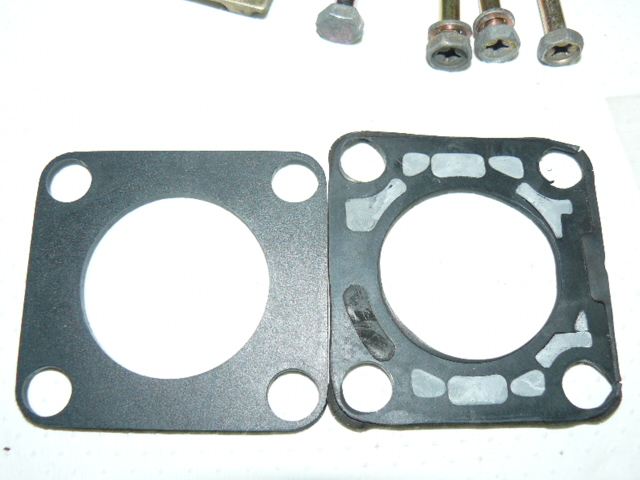

ガスケットは、一見正方形が伸びたと思いましたが、微妙に縦横があります

つけて見ればわかります

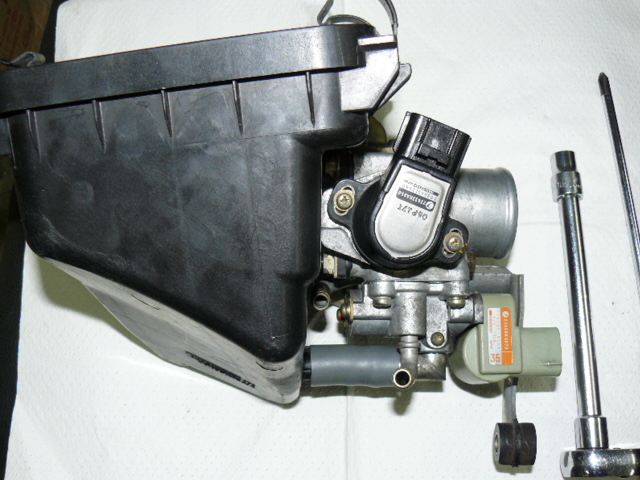

ホースを取り付け、反対側のブラケットを組み立てて完成です

無知のためＡ型をオーバーホールしてしまい、あわててＣ型をやったのですがこれで悔いはなくなりました

Ａ型の方がＣ型より、ちょっと大変だったかな、という印象です
