目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上



1

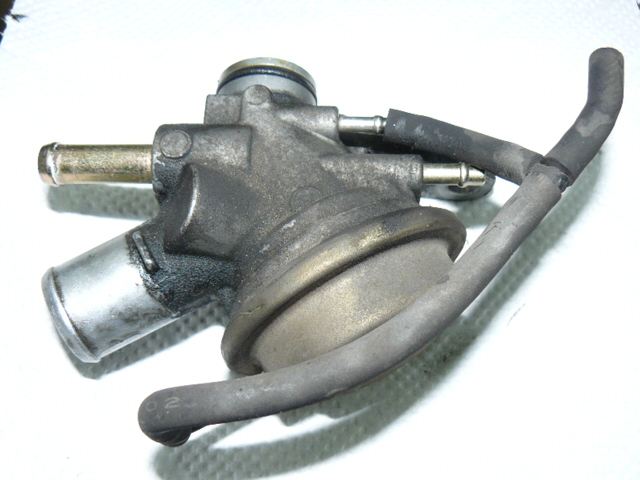

Ｃ型　エアバイパスバルブ
これを綺麗にして、用意してあるインマニに取り付けますが
その前にＡ型とＣ型で、どこがどう違うのか比較確認します

2

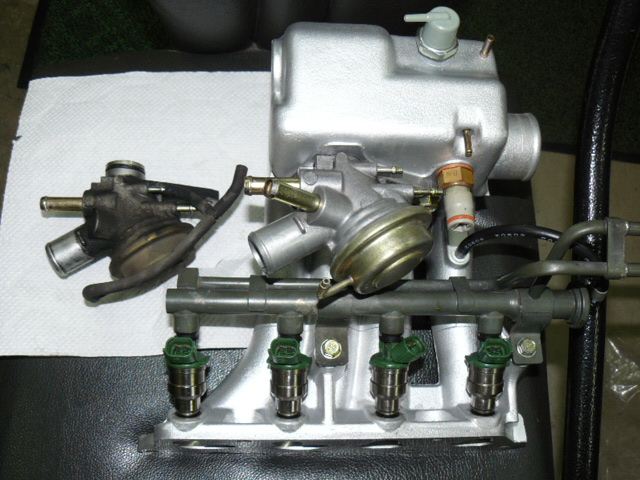

バルブを比較してみて、ようやく相違点がわかりました
Ａ型の方が、パイプが一本多いです
その他の見た目は一緒のようです
中身の構造の違いまではわかりませんが

ということは、Ｃ型で使わないパイプにフタをしてしまえばいいということになり、取り替えなくてもこのままいけそうな感じです
フタはあとで考えることにして、交換は面倒くさいので、替えないでまたギャンブルします

3

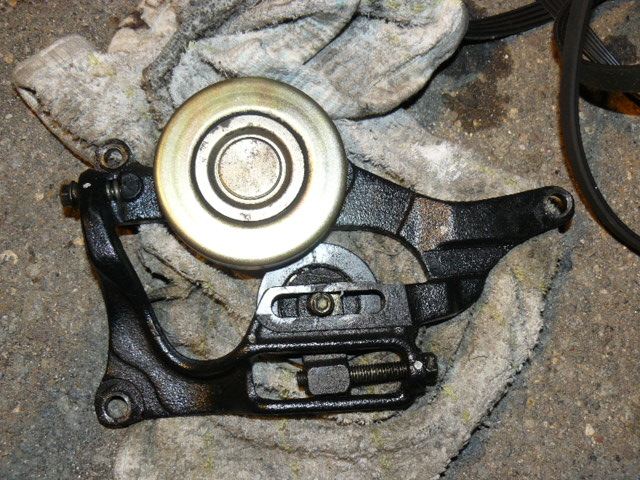

ベルトテンショナーブラケットも外します

4

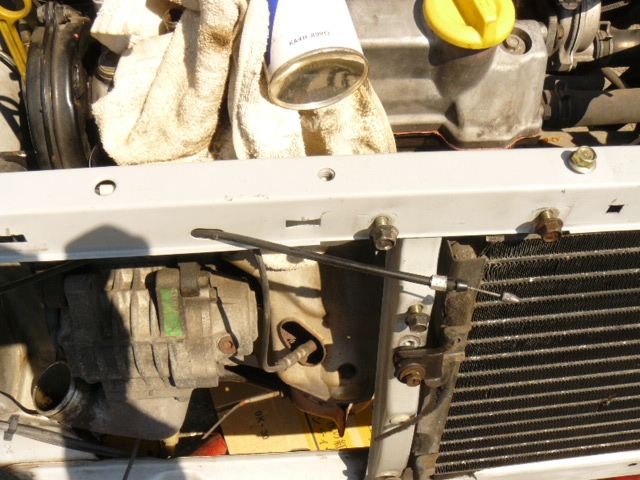

いずれ邪魔になるので、Ｔメンバーも外します
センサー類のカプラーやアース線も外します

5

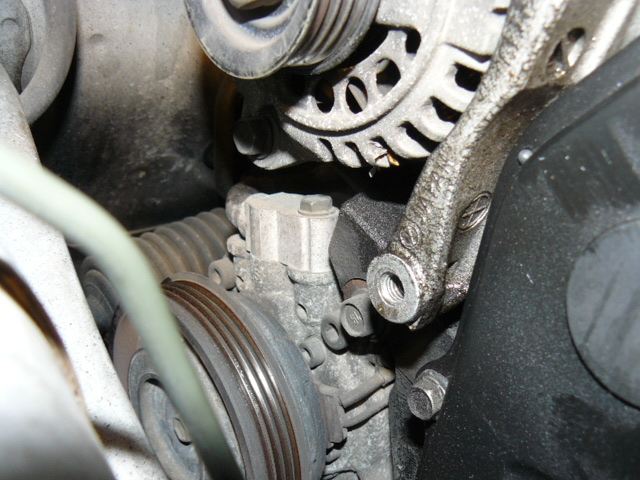

パワステポンプもオルタネーターもどんどん外していきます

6

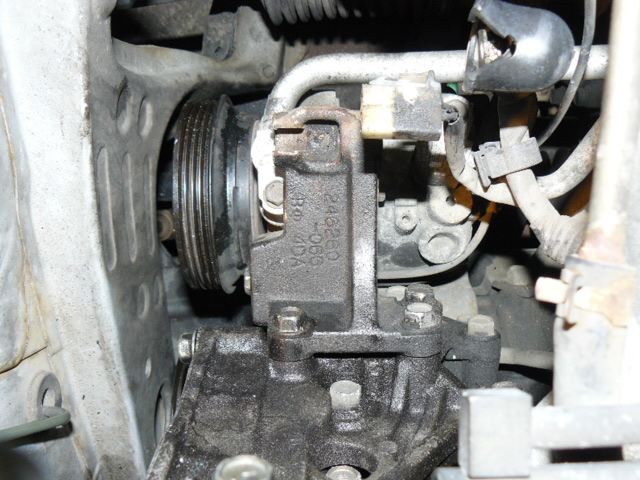

コンプレッサーをどうするかですが、ガス入れは外注に出さなければならないので、ギリギリまでがんばってパイプを切らない方向でいきます

7

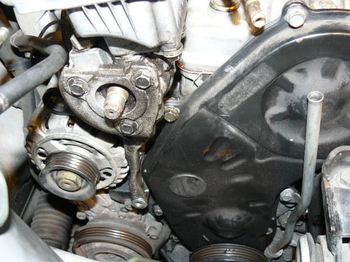

オルタネーターのブラケット
付ける時のことを考えながら、外していきます

8

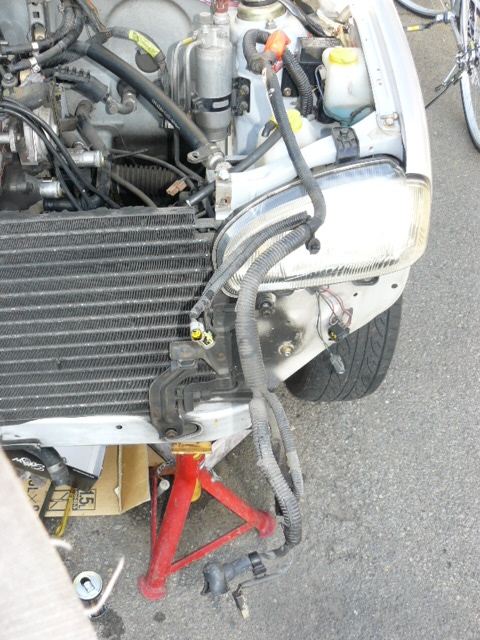

エンジンハーネスも外しました
カプラーは固いし、ところどころクリップで固定されているので、結構大変です
