【整備345】インパネまわり改造 その23 本格ｾｷｭﾘﾃｨ ﾌｭｰｴﾙﾎﾟﾝﾌﾟ(ﾘﾚｰ)ｶｯﾄｽｲｯﾁ研究

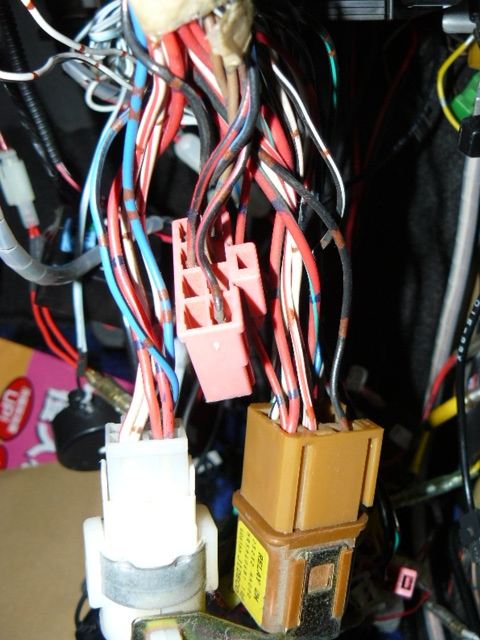

インパネ裏にあって、とうとうカプラーを外せなかったリレー2つ
なべさださんのを見て、この左側がフューエルポンプリレーと言うことを知りました
このリレーはポンプのそばではなく、こんな所についているのですね

・・・考えてみると、ここにスイッチを付ければ、燃料系を触る時にいちいちリヤシートを外してフューエルポンプのカプラーを外して燃圧を下げなくとも、簡単に出来るではありませんか
ついでに、泥棒サンが車を盗もうとしても、フューエルポンプリレーをカットしておけば、セルは回っても絶対にエンジンはかかりません

これはイケます！

ということで本当はただ単に、燃圧を下げる時の手間を省くだけの不精な考えから始まりましたが、
お題目は「本格セキュリティ・死んでもエンジンかかりません」という事にします（笑）

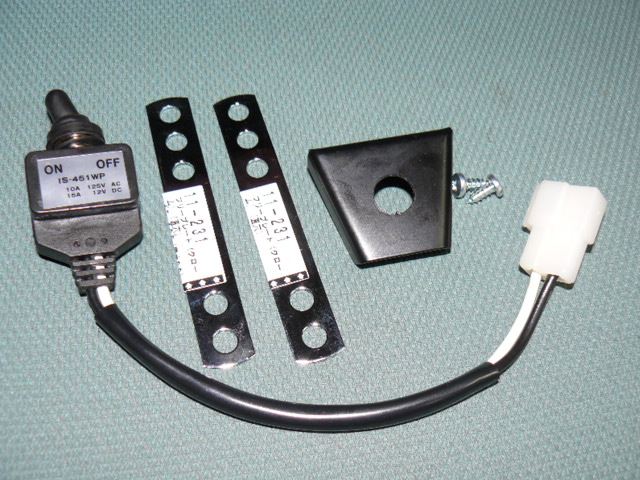

ON-ONのスイッチと、１穴スイッチパネル、補強用のステーを用意します
リレー側から電圧がかかるかどうか、かかるとしてもどの位かかるかわからないので、スイッチは２０Ａの大きめの物にします

この燃料カットスイッチは、私が施錠して車を離れるときにOFFにするものです

さあ、泥棒さんがカギをこじ開けて、イグニッショんスイッチをごにょごにょしてエンジンをかけました
でも、一瞬かかってもすぐエンストする筈です
泥棒サンは慌てて、ガス欠か？それとも何かセキュリティがあるのか？と考えるに違いありません
ですから、このスイッチの付け場所は、私以外には秘密なのです
秘密のスイッチ・・・
決してインパネの裏になんか付いていません

ということで、表からは決して見えない場所
手をインパネ裏に突っ込んで、さわさわした時に触れる場所
インパネリーンホースになんか付けてはいません（笑）

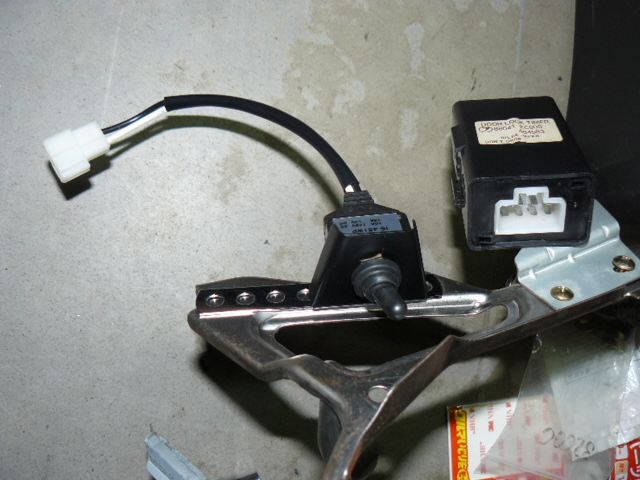

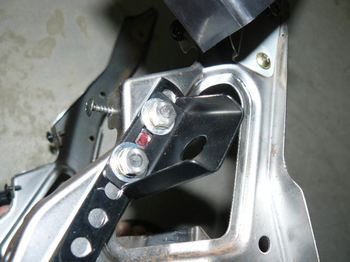

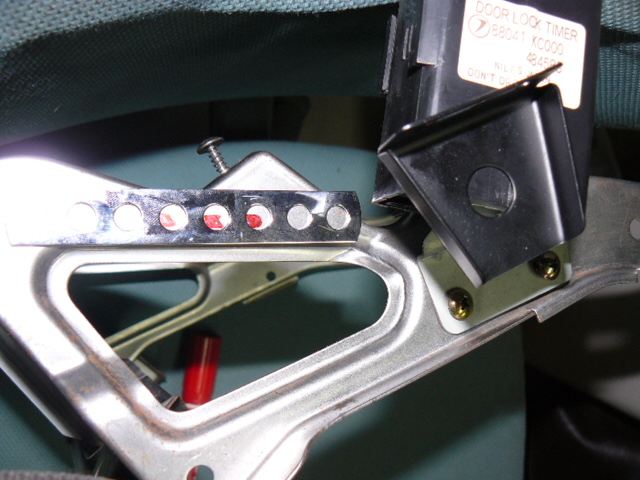

鉄に穴を2つあけて、補強用ステーを介してスイッチパネルを取り付けます

この場所がどこだか、ヴィヴィオマニアしかわからないハズです
秘密の場所です

スイッチは当然、向う向きについてます

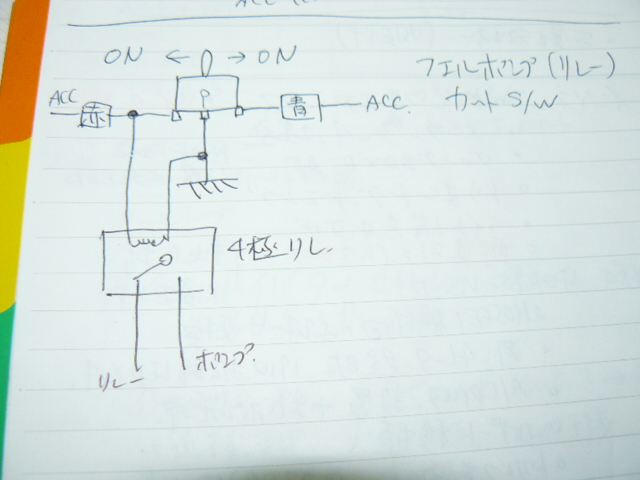

問題の配線図
自分でない知恵絞って考えました
あとでインジケーターランプを付けるので、リレーを使います
リレーは４極のものでいいはずです
これで、いいハズ・・・です

※大注意：
実は、これは大間違いです
後でえらい事になりました
決してマネしないでください
自分へのメモ、日記代わりにしてますので載せてますが、危険です

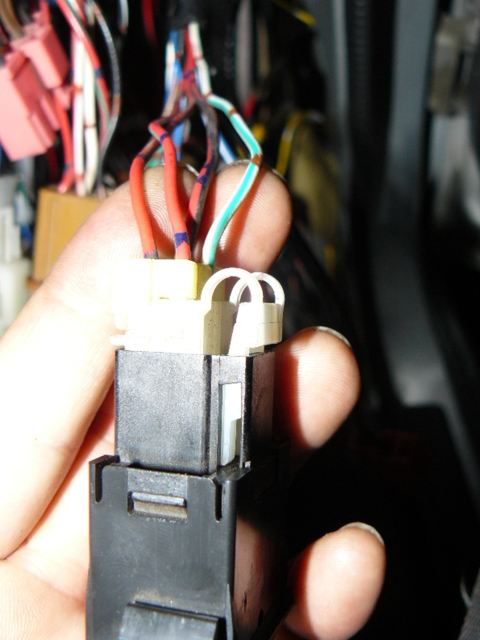

これが燃料ポンプリレー
線を間違えてますが、この裏に
青/赤２点
の線があります
これが燃料ポンプに行ってるハズです

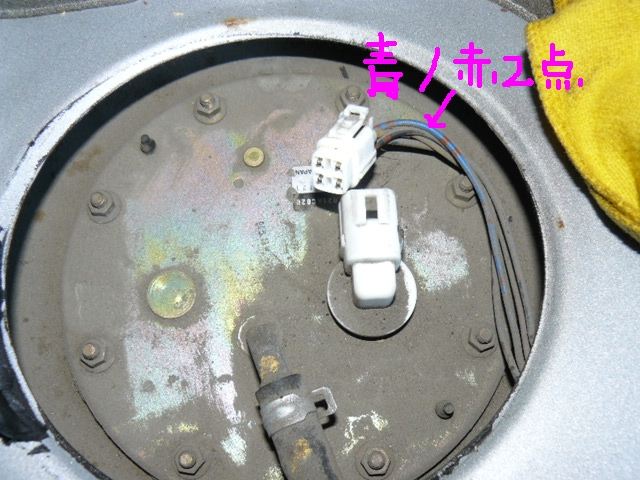

昔の4/2の写真
エンジンを降ろす時、燃圧降下作業の時に撮ったものです
この線をちょん切ってスイッチを付ければ、好きな時に燃料カットできるハズなのです

・・・ハズ、が多いですな
危うい車イジリですな
