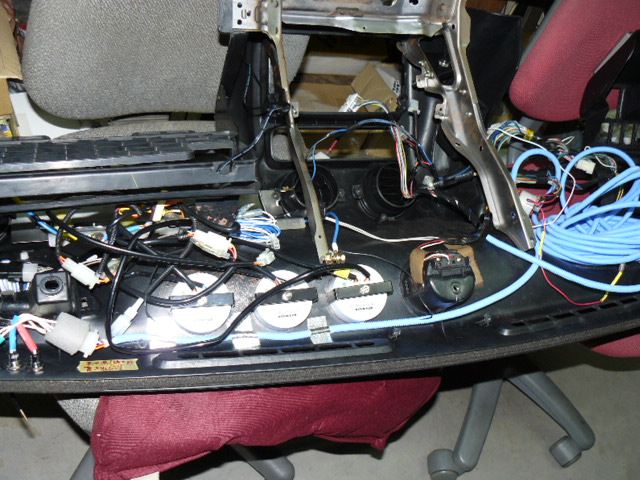

【整備350】インパネまわり改造 その28 配線･ｽｲｯﾁ類

グローブボックス下側の骨に、マグネットスイッチの相手側をつけます

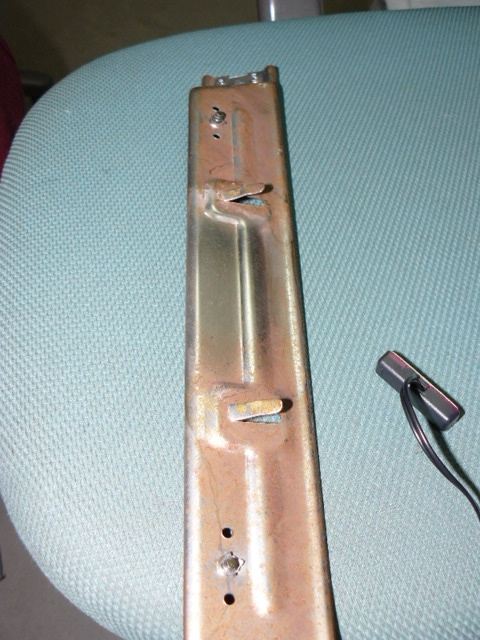

・・・しかし、汚い

これでは両面テープがはげてきてしまいます

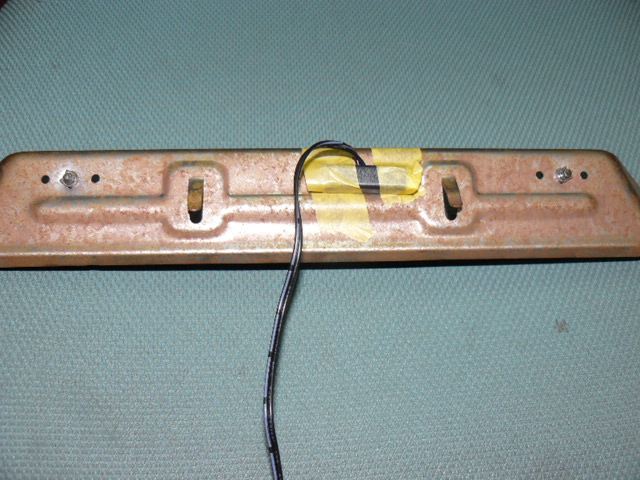

つけるところ周辺だけ、ピカールで磨きました

仮付け位置を書いておいたのですが、あえなく消えました
インパネを取り付けてから、最後にあわせながらこのスイッチをつけます

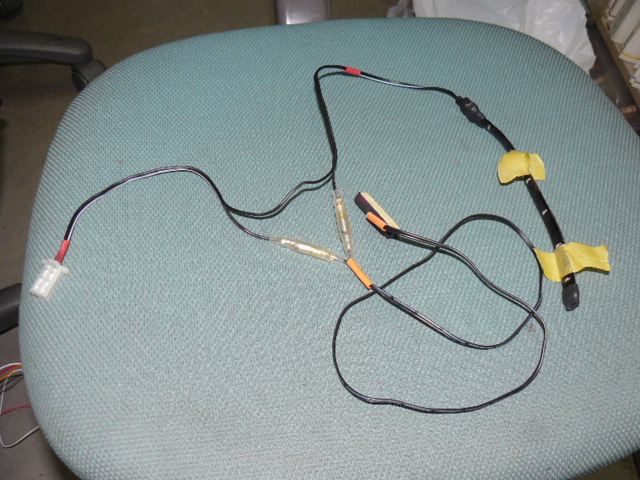

６連ＬＥＤの間に、マグネットスイッチをかませました

引き続いて、燃料ポンプカットスイッチの配線を作ります

線の長さが長すぎず、また届かなくては意味が無いので

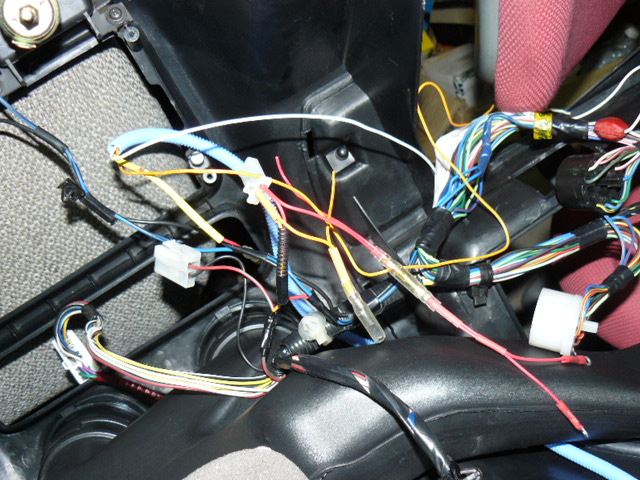

取りまわしながらコードを作っていきます

トグルスイッチの下側の端子は、3mmと小さいのですが
絶縁とカシメをきっちり作って誤作動やエラーが起こらないよう気を付けます

目がショボショボ
じじぃにはちょっと辛いです
間違えて虫をつかむし・・・

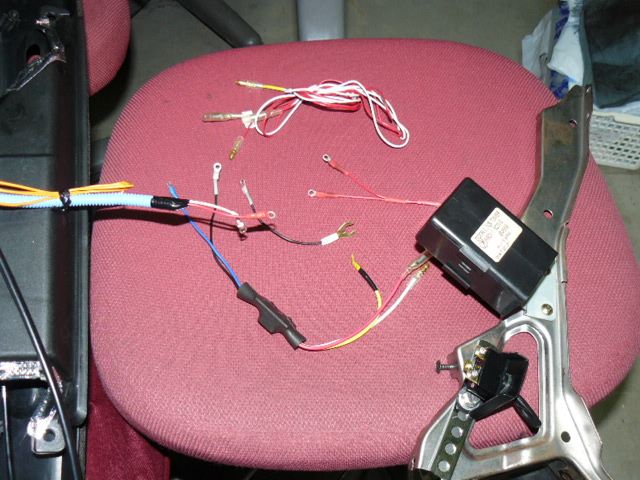

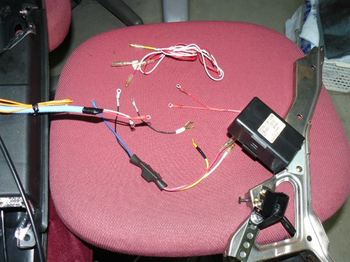

ということで、結線ができました

早速バッテリーを使ってテスト

・・・いきなり大量の煙が出ました！
持っていたコードは熱を持ってアッチッチ！

爆発するかもしれないと思って逃げました

恐る恐る戻って確認すると、どうやらショートしていたようです

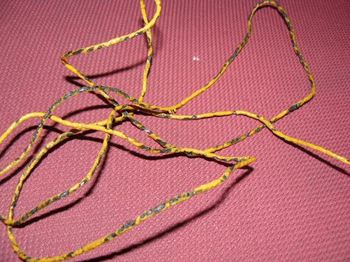

黄色のコードがこんなにコゲていました
煙はここから上がったようです
まさに一瞬でこうなりました
車両火災って、こうやって起こるものなのですね

私の回路は間違っていました
配線図から書き直しです

それにしても、驚きました
皆さんも、十分注意しましょう
