【整備351】インパネまわり改造 その29 配線･ｽｲｯﾁ類 ﾘﾍﾞﾝｼﾞ

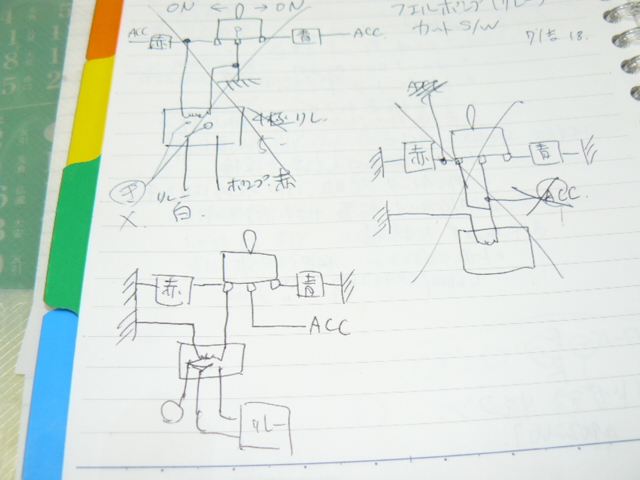

配線図を書きなおしました
多分、これでイケるハズです

・・・でも、やって見なくちゃわからないです

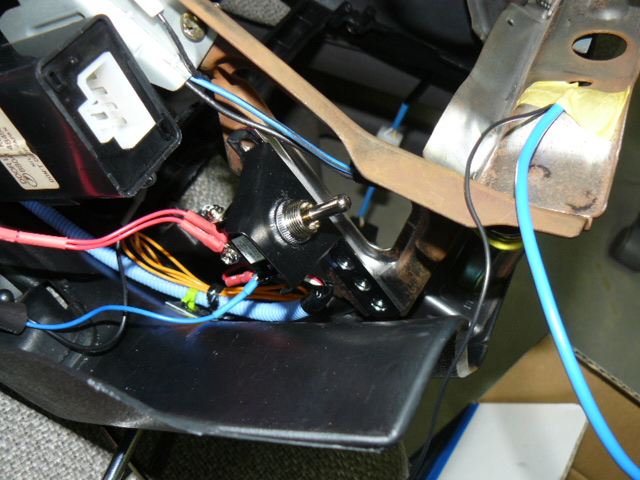

スイッチ裏の配線をやり直します
外してやった方がやりやすいのですが、コードがわけわから無くなってしまうので、このまま付けなおしていきます

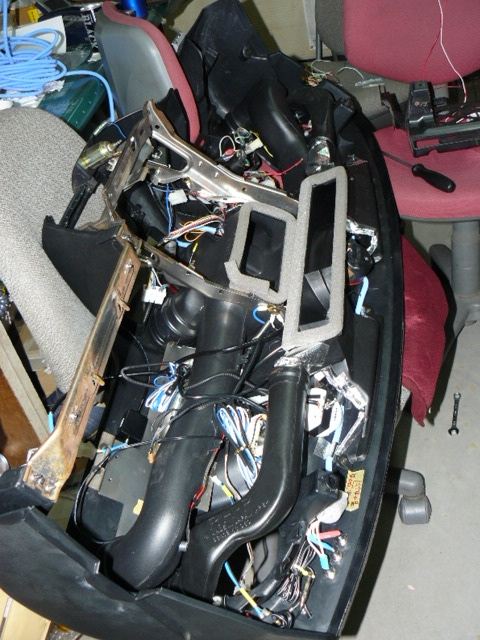

つけた本人しかわからない、ごちゃごちゃのコード類
1.5倍くらいに増殖しています

インシュロックタイ・ケーブルタイ・アルミテープ・コードバンド
ありとあらゆる物を駆使してコードを整理します
ポイントは、外す時の事を考えて、です
やり直しになる可能性、半々です

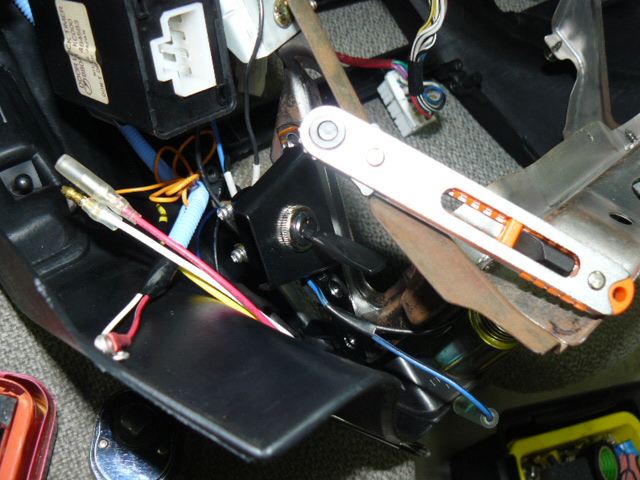

付け替えが終了しました
もう一度、配線を間違えていないか見直します
リレーとか、ショート時に壊れていなければいいのですが

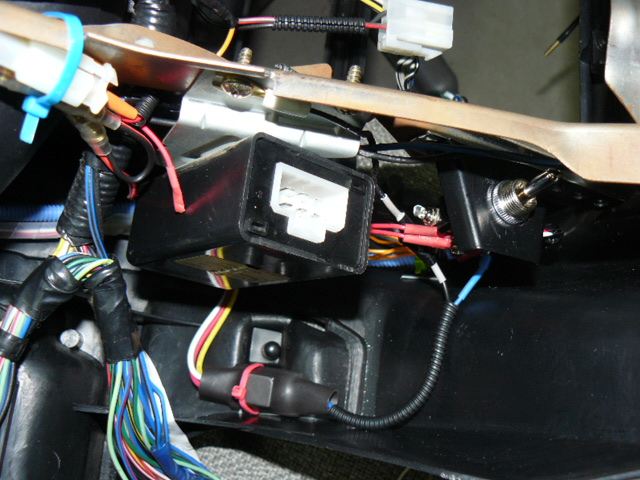

コンパクトリレーはここについています

もう一度バッテリーをつないでテストした結果、今度は成功しました
燃料ポンプリレーが切れている時には、赤のパイロットランプがつきます
切れていないときには、グリーンのランプがつきます
オンオフも確認できました
パーツが壊れていなくてよかった
一段落です

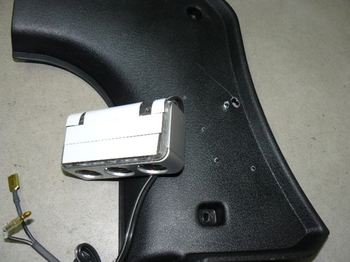

ついでですが、運転席のロアピラートリムに付けていた３連のシガライターソケットが、落ちてしまいました
やはり両面テープだけではダメだったようです
この機会に、ネジ止めにしてやります

このソケットは７色に変化してとても綺麗なので、なんとかこれを付けたいのです

コード類の整理も兼ねているので、線は取り回しでなく、穴をあけて邪魔にならないように隠します
もう、いくつ穴をあけても平気です

本体に両面テープをたっぷり付け

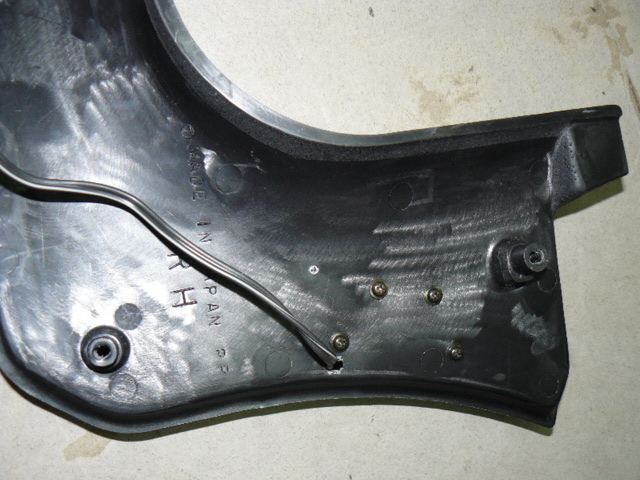

小さい穴が4つあいているのを利用して、そこにタッピングで強引にネジ止めします

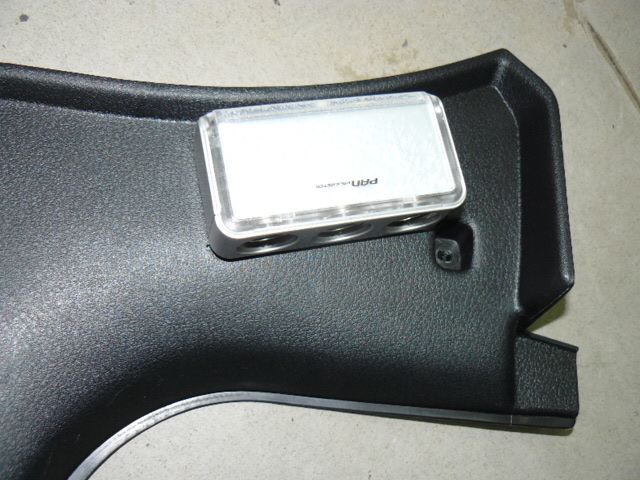

これでちょっとやそっとでは落ちなくなりました
コードも見えなくなって、スッキリです
