【整備354】インパネまわり改造 その32 E型ﾋｰﾀｰﾕﾆｯﾄ分解清掃3

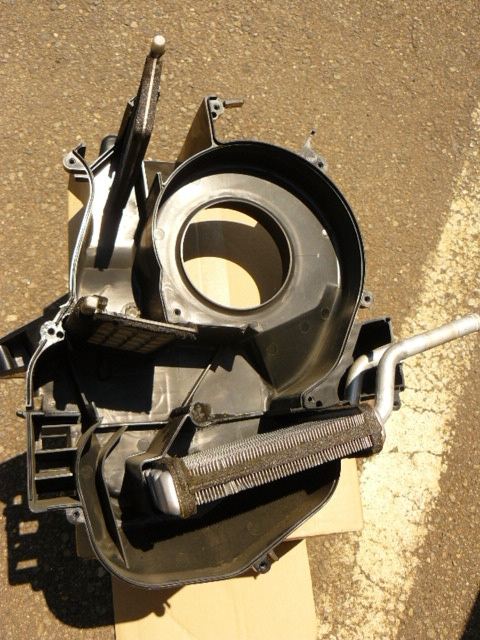

もう片方のヒーターケース
パタパタ2つとヒーターコアが付いています
ヒーターコアは、はまっているだけです

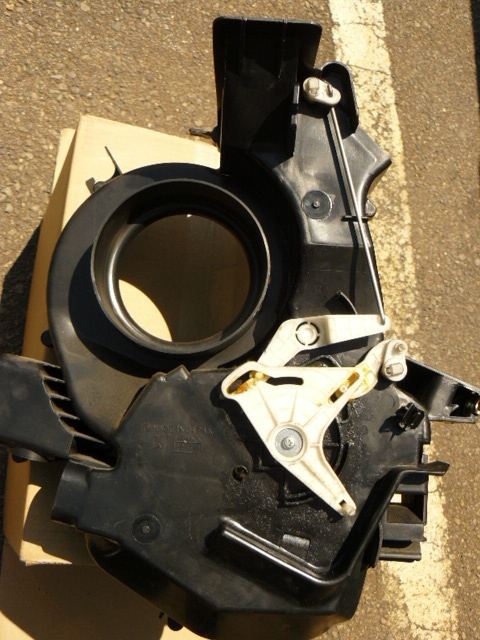

表側
これを載せておかないと、全バラした後でクランクやリンクの取り付け方がわからなくなってしまいます

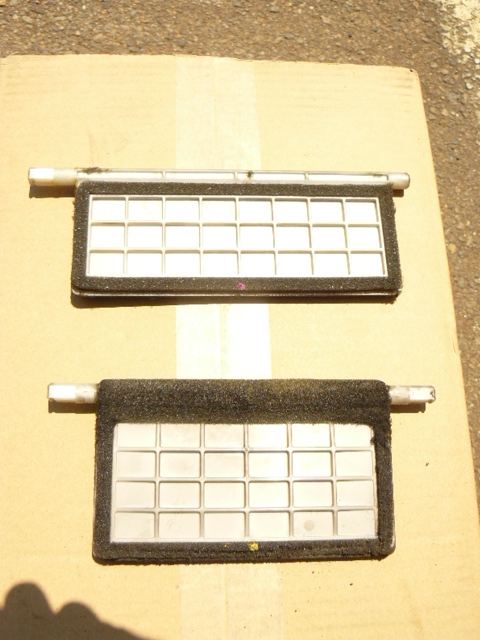

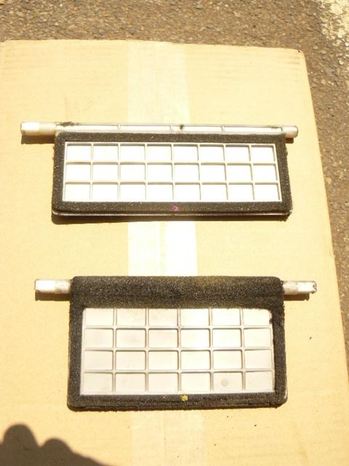

一番上と、真ん中のパタパタ

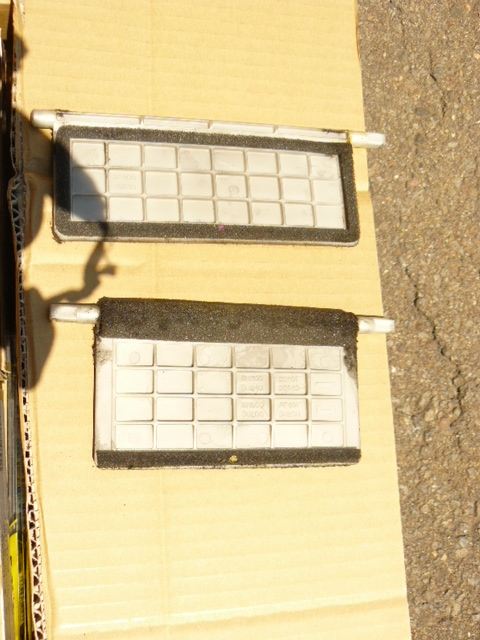

裏側
スポンジの貼り方が、細かいところでいろいろ違っています
古いのを剥がした後で、新品スポンジをこのとおりに貼って行きます

パタパタは３つとも、スポンジを全部はがして、洗剤とブラシででよく水洗いします

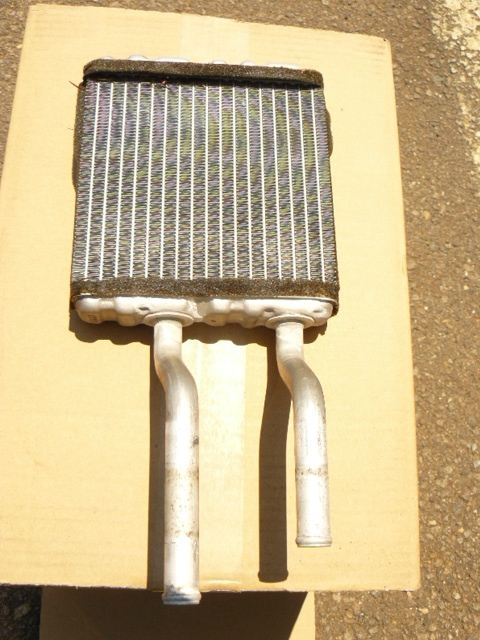

Ｅ型ヒーターコア

思っていたより汚れてはいませんでした
あとでこれも綺麗にします

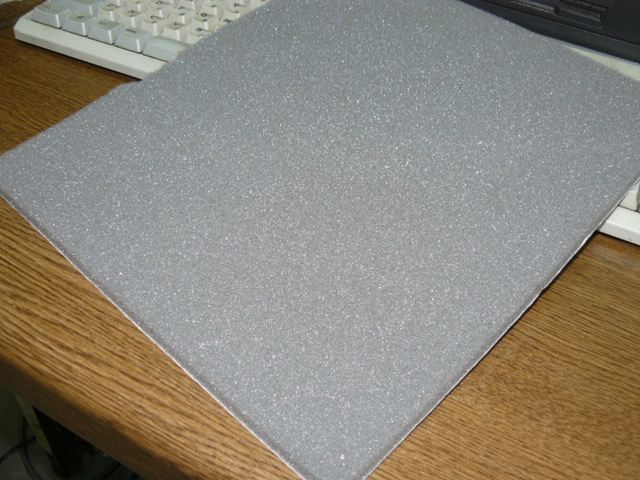

平のスポンジシートを買ってきました
どうしても40mm幅にしたかったので、これを切り出します

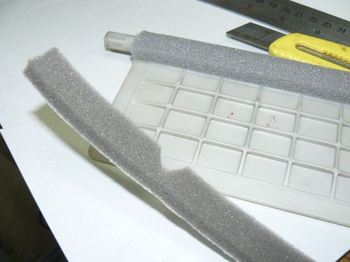

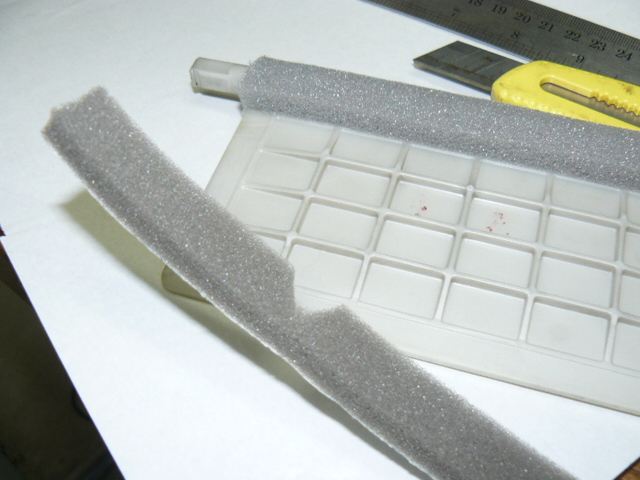

蝶番部分、要するに稼動部のところに、40mm幅に切ったスポンジをぐるっと貼ります
これでようやく一枚物で出来ました

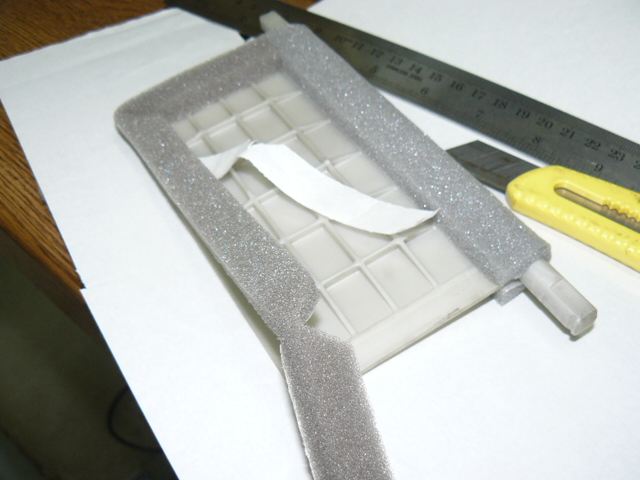

ふちの部分は、スキマテープを加工しながら貼っていきます

角の所は、三角に切れ目を入れて貼ると、ソコソコ上手く貼れます
はがしたものがそうなっていました
