【整備370】インパネまわり改造 その48 ｲﾝﾊﾟﾈ仮取付 やってみる

付けてみないことには、干渉するところとか、配線接続とか、よくわかりません
一旦、実際に仮に取り付けてみます
問題点が見えてくるかもしれません

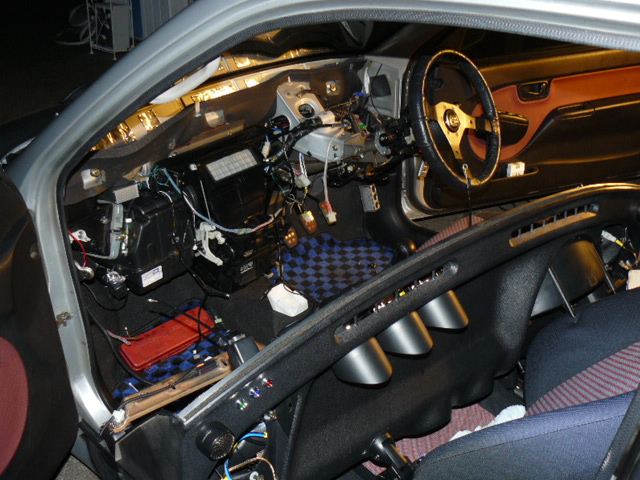

一人で根性でなんとか載せました
問題が大量に発生しました

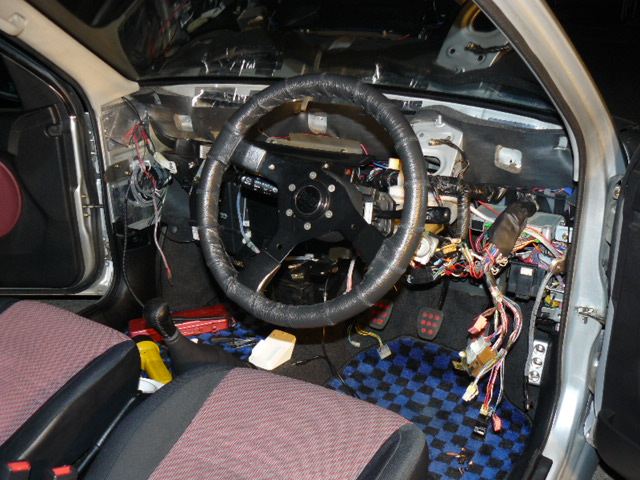

・ハンドルはいいとして、レバースイッチをクリアするのが非常に難しい
・それをクリアすると、最後はキーシリンダーが越せない
・３連メーターのセンサー配線が、載せた後では接続が不可能
・ナビ用の配線が、インパクトパネルの裏を通せない

う～ん、辛い

一つ一つ難問をクリアしていきます
センサー用の配線は、インパネの一番奥、デフロスタの奥ですから接続は取付しながらでは難しいです

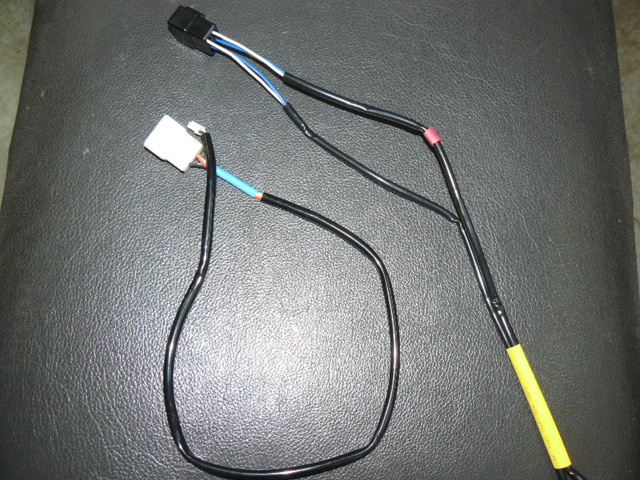

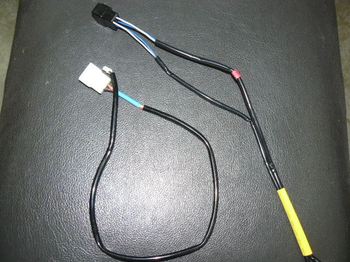

そこで、コードをちょん切ってカプラーにしました
黒い方は、水温２本・油温２本のセンサーカプラー４極
白いほうはブーストメーターの４極
コードも50cm位に伸ばしたので、これなら取付最中でもワンタッチで接続出来ます

写真では見えませんが、インパクトパネルに2cm位の穴をあけました
ナビのケーブルを通す穴です
ナビは電源・アンテナ・交通情報アンテナ・サイドブレーキ感知センサーの４本の配線です
みんな頭がＬ型のジャックになっているので、それが通るように少し大きめにしました

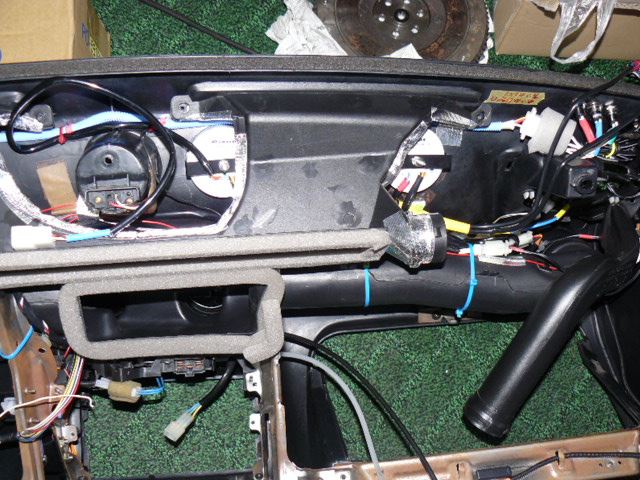

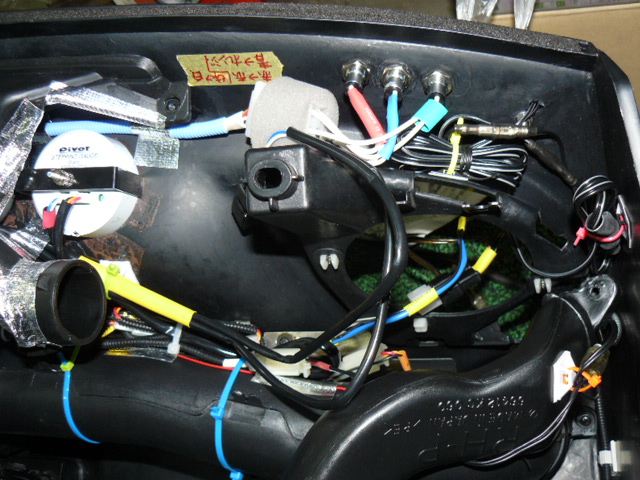

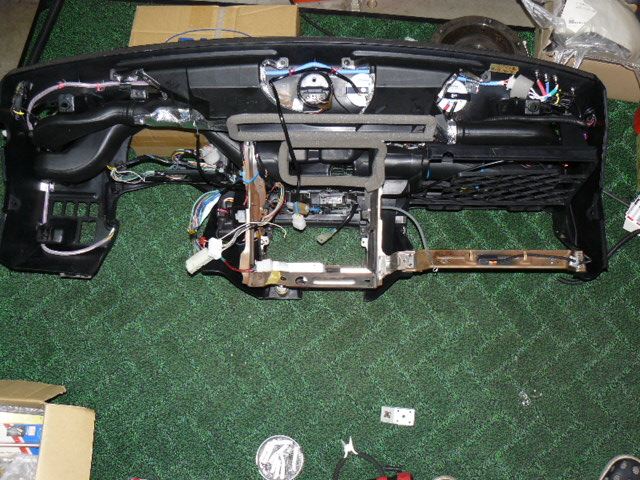

取付最中に、コードがぶらぶら落ちてこないように、ケーブルタイやワイヤーステッカー等であちらこちらをしっかり止めていきます
Ｅ型のヒーターダクト接続部にコードがかんでしまうことだけは絶対に避けたいです
ただ載せているだけですから

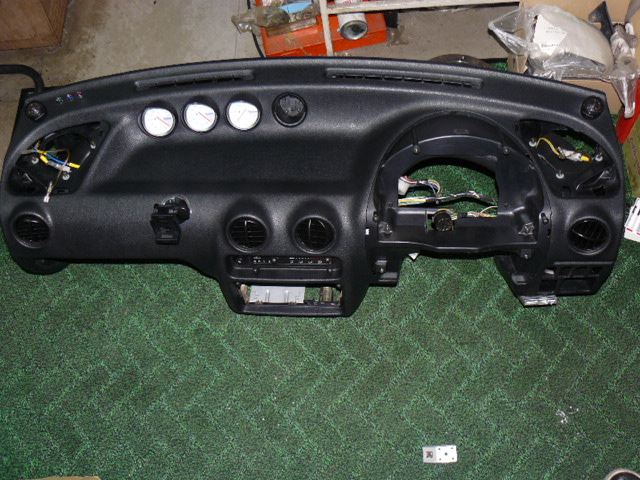

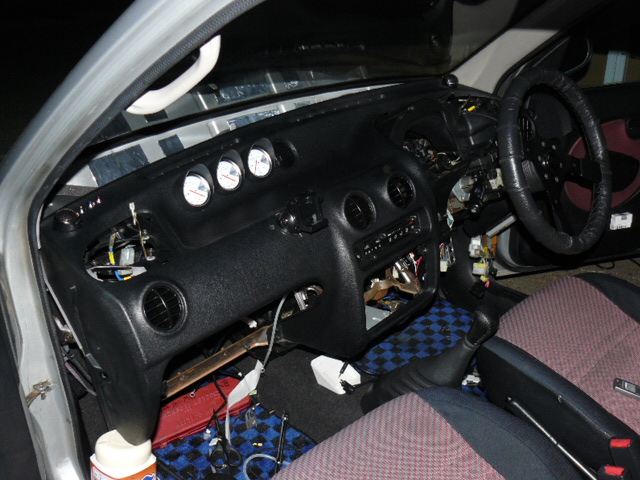

一応、完成しました
あとはＫ君を呼んで２人がかりでやれば、きっと出来る筈です

こうしてみると大した事ないですが、改造に１ヶ月半近く費やしました
もはや、つく事を祈るばかりです
