【整備417】オイルクーラー取り付け 3 クーラーコア組み立て

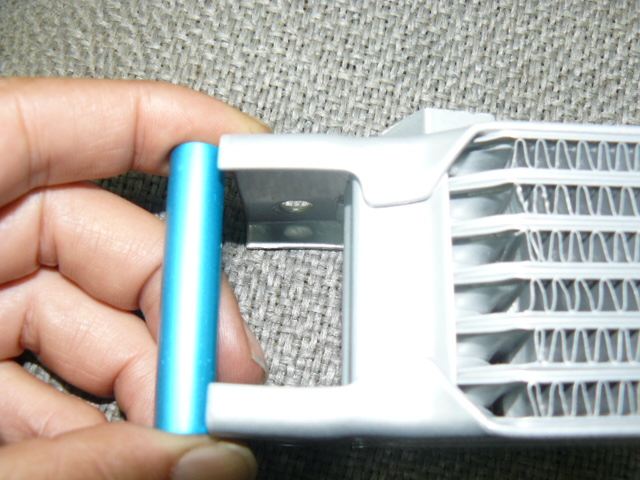

取り付けボルトのスペーサーですが、ほんのわずか長くて入りません
ＡＣＴＩＶＥのホームページで見た時は、コアがそっくりのものだったのでこのスペーサーボルトセットならきっと付くだろうと思っていましたが、甘かったようです

コアを広げるのはマズイので、素直にスペーサーを削ります

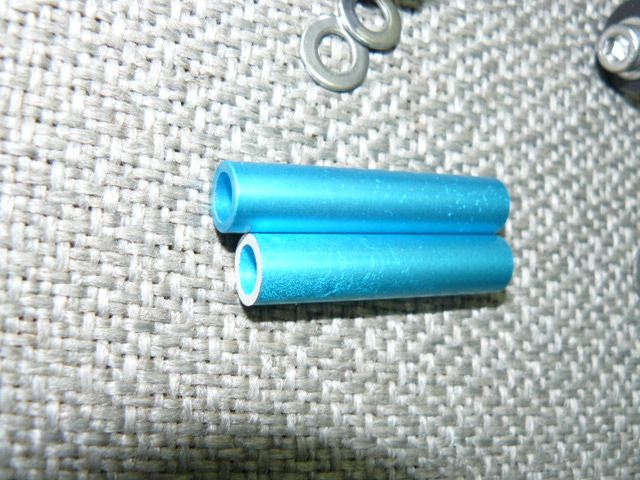

2mmほど、グラインダーで削りました
アルミなので簡単です

ようやく入りました
４本ともこの形に組めるように、スペーサーを削ります
このスペーサーがないと、ボルトで締めてステーを固定した時に、アルミのコアが変形してしまいますのでオイル漏れの可能性があります
オシャレのためにあるわけではないようです

少し削ってははめて見て、また削っては入るか確認する
根気がいりますが仕方ありません

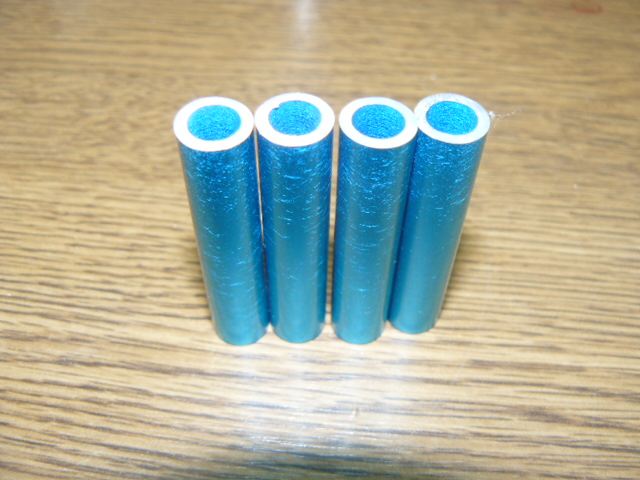

ピッタリ入るようにみんな削りました

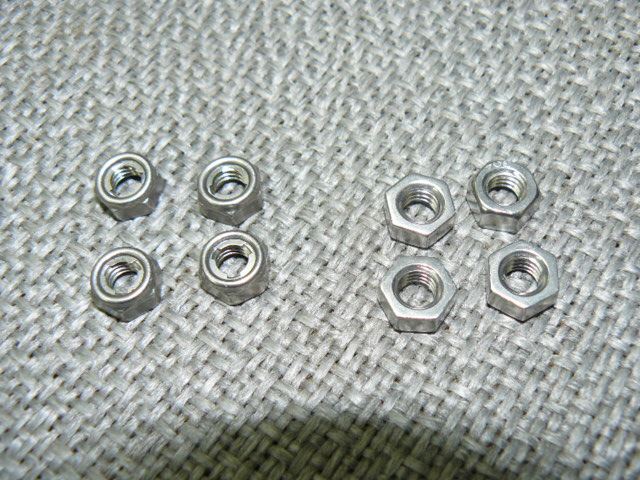

付属のナットは、ステンのロックナット6mm（左側）
最終固定までは、ロックナットは使いませんので、通常のステンナットにします

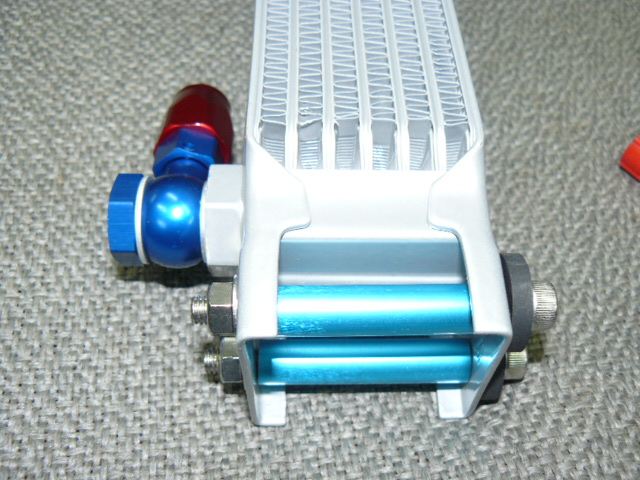

組むと、こんな感じです

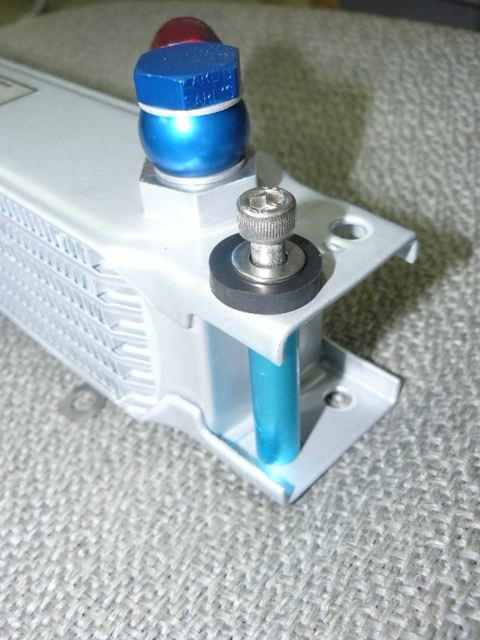

ゴムワッシャーの付く方に、きっとステーをかませるのでしょう
この組方が正しいかどうかはわかりませんが

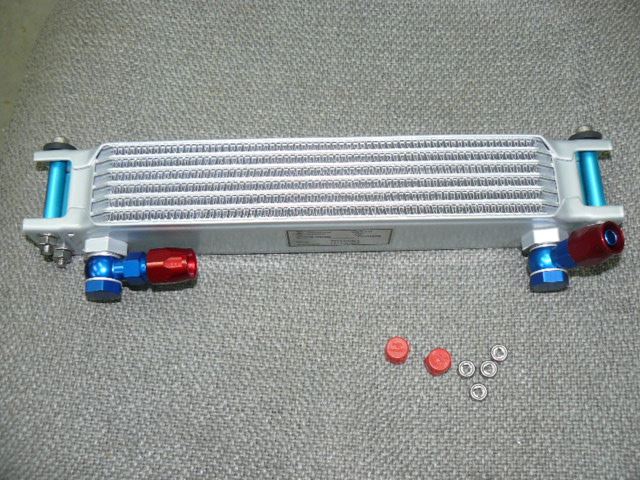

コアの方はこれでできあがりました
まだ仮組ですが
あとはホースと、付ける位置です

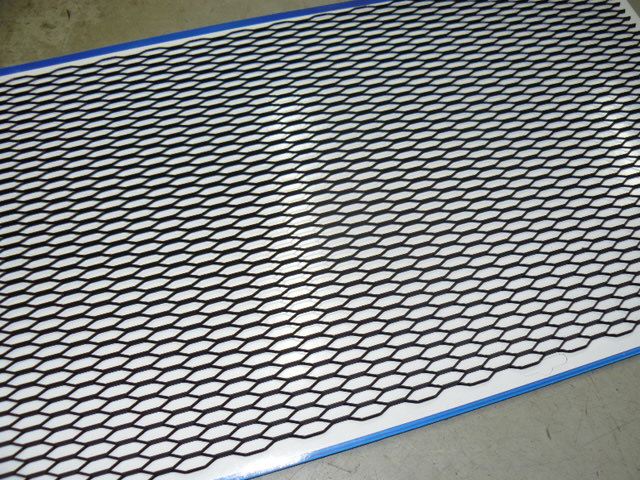

ちなみに、多分バンパーの加工が必要になると思い、コアの保護のためにバンパーメッシュも買いました
ヴィヴィオには充分過ぎるだけの大きさがあります
