【整備436】オイルクーラー取り付け 22 ｽﾃｰ決着

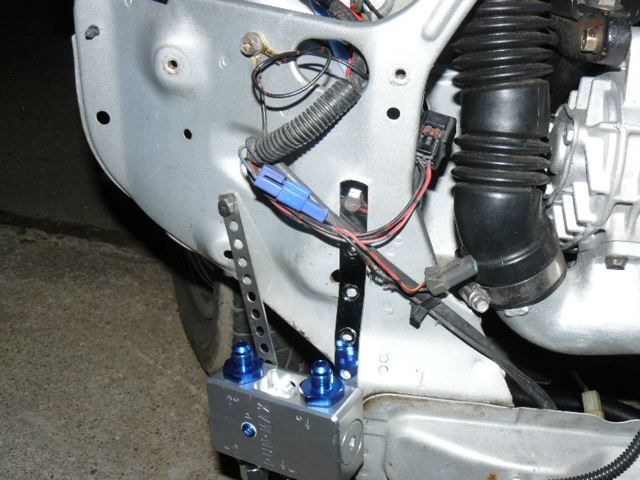

ステーの取りつけも、手がかじかんでナットは落とすしパネルは冷たいし、効率が落ちています

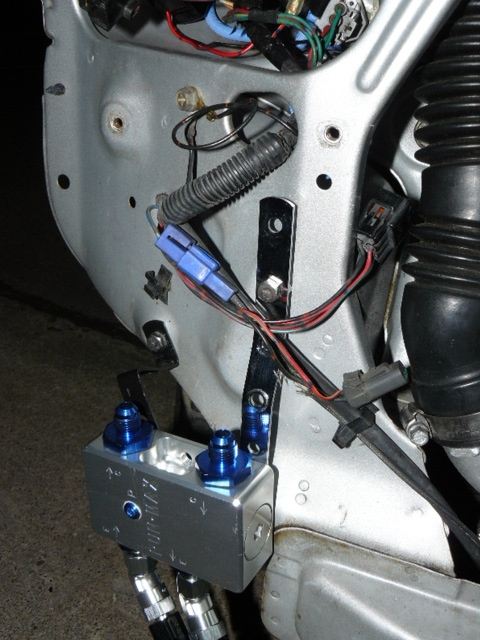

サーモは第一メンバーと同じ高さにありましたが、今ではかなり上に上がっています

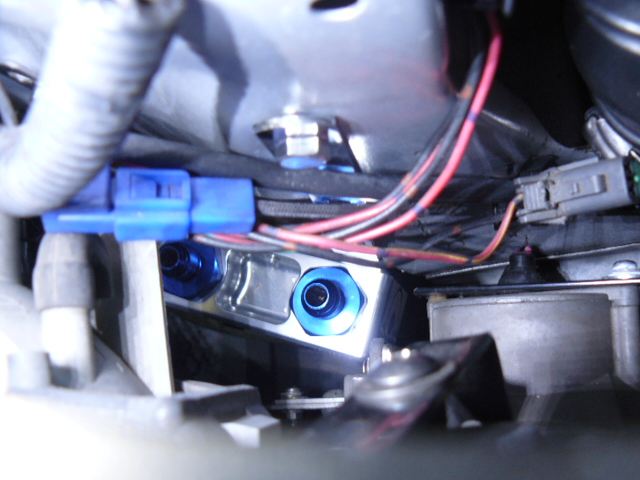

でも、上から見るといい感じ
あとはホースが出てくるかどうかです

ヘッドランプがないと、本当に確認がラクです
もっと早くに外しておけばよかったです

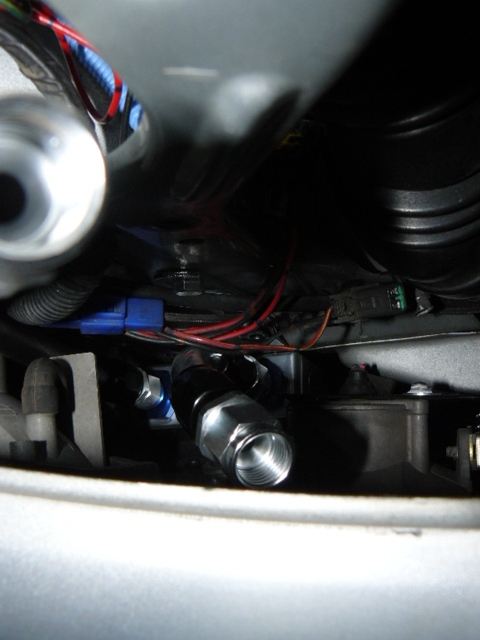

ホースの大小をつけます
長い方は実際はもっと長くなるのですが、仮作成のホースです
当たりが確認できればいいのです

短いホースはクリアしてますが、長い方が抜けますが曲がりません
ターンランプにこんなに邪魔されるとは当初思ってもいませんでした

このあともまだまだ試行錯誤が続きますが、いい加減ページばかりが増えてしまうのでもうやめます

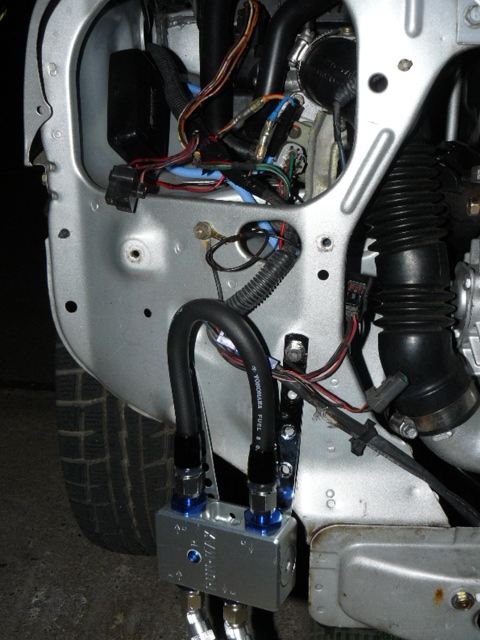

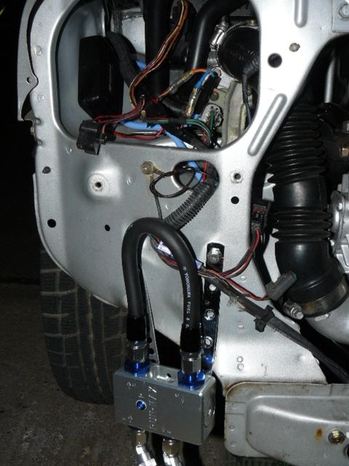

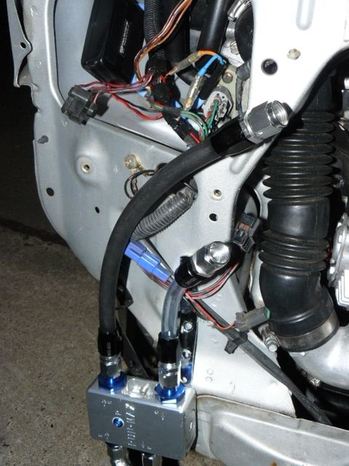

結果はこれです

このステーで、上も下も大体ホースは問題なく付くのが確認できました

終わってみれば、なんと簡単な形状のステーでしょう

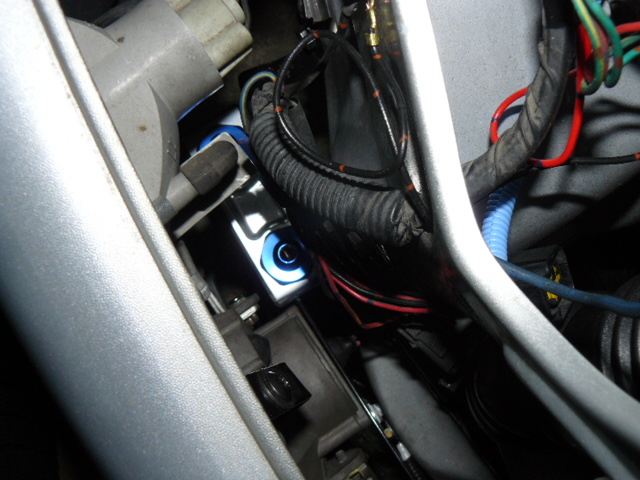

上から見るとかなり斜めになりました
長い方のホースは、ラジエターサポートのパネルに沿って上がり、ヘッドランプの下で曲がってオイルクーラーに行きます
これでターンランプの後ろの出っ張りをクリアできます

クーラーはまだつかないので、オイルの出口と入り口を仮ホースで結んでしまいます
当面はこのまま、油温だけを計ってみます

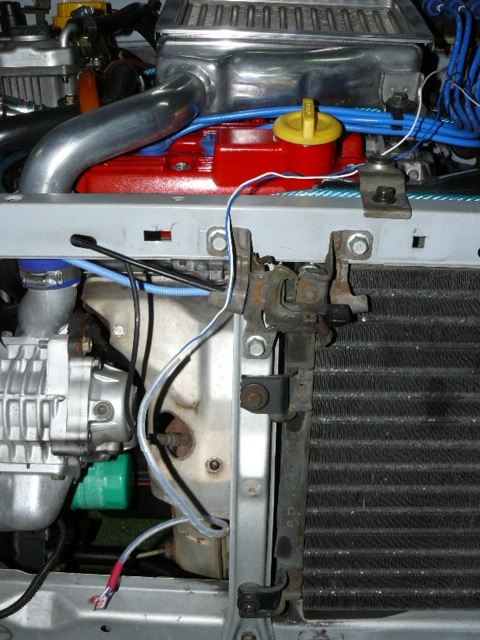

油温計から出ているセンサーハーネス
この先にセンサーがついて、インラインサーモスタットに入ります

・・・ところで、油温計のセンサーが行方不明のまま、まだ見つかっていませんでした

段取り悪いです
