【整備443】オイルクーラー取り付け 29 ｸｰﾗｰ取付･ｽﾃﾝﾒｯｼｭﾎｰｽ作り

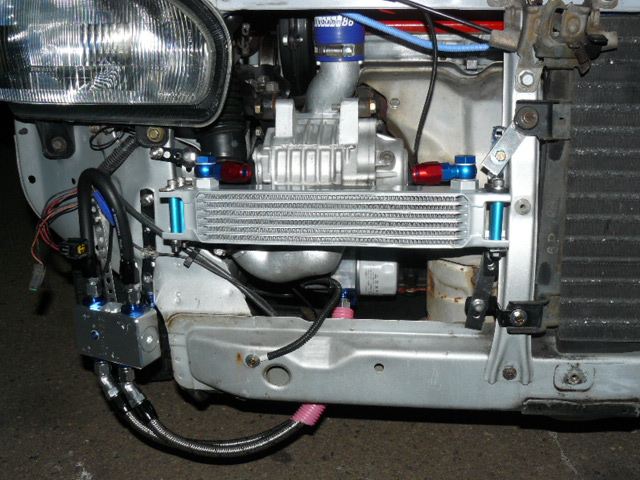

クーラーを取り付けます

クーラーの脱着も、バンパー脱着の半分くらいやりました
早く決まって欲しいものです

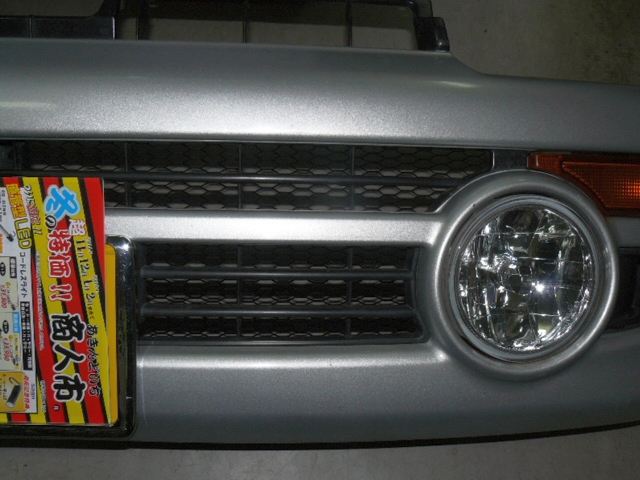

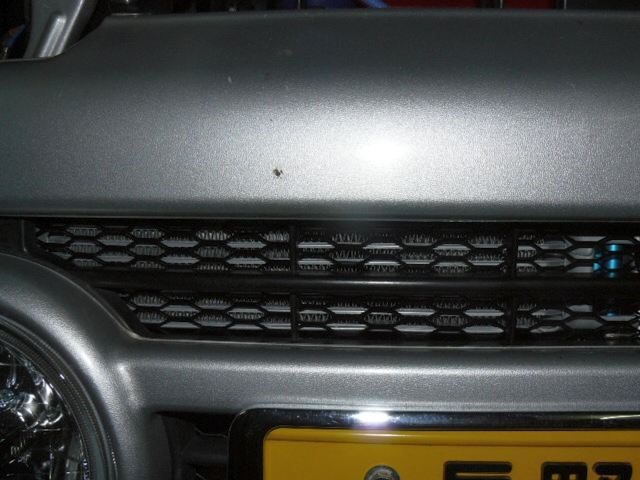

バンパーのメッシュも、下側も貼りました


細かいところも貼りました
しっかり付けたと思いますので、脱着時に取れない事を祈ります

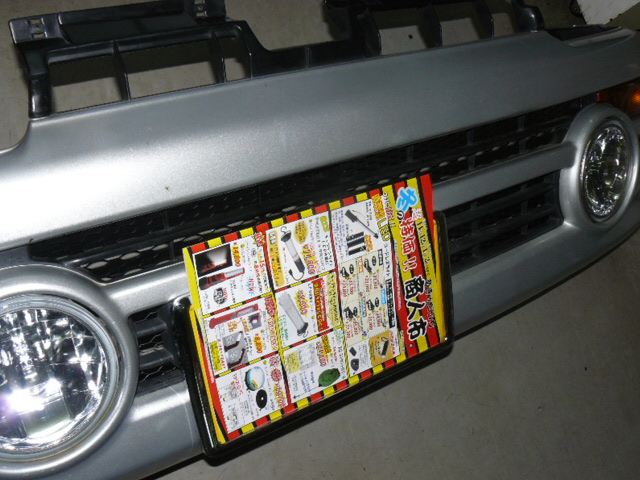

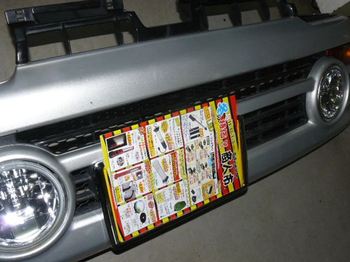

バンパーを付けてみると、ほぼピッタリ
水平も悪くないですし、クーラーとバンパーには少し余裕がありますし
スーチャーにも干渉しないクリアランスも維持できています

やっと位置が決まりました

これでやっと最後のホースが切れます

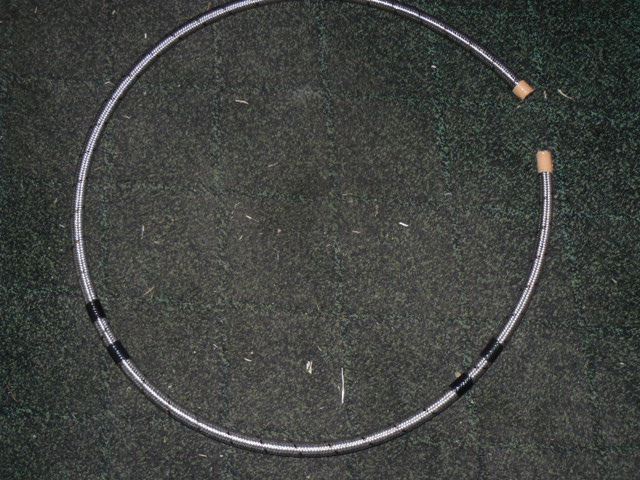

インラインサーモスタットとクーラーの距離を大体測って、短いホースと長いホースを切り出すための目印にテープを巻きます
２箇所ずつテープが巻いてあるのは、切り口に失敗した時の保険です
いいホースを作るには、後にも先にも『切り口命』、です

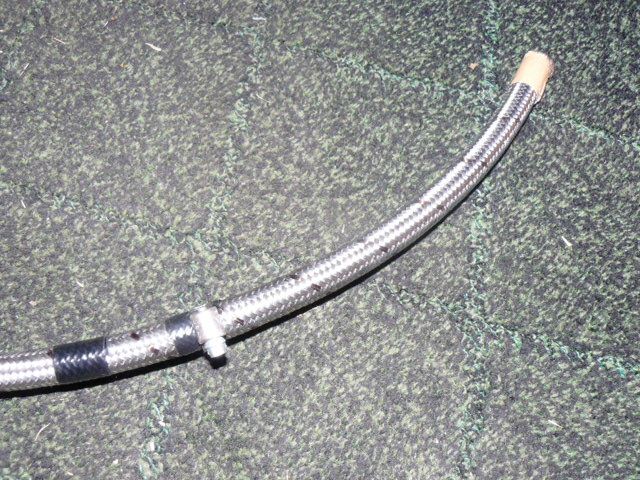

前回編み出した、ホースバンドのガイドによる切り出しをします
ホースバンドを通して、切り口のテープの上で締めます

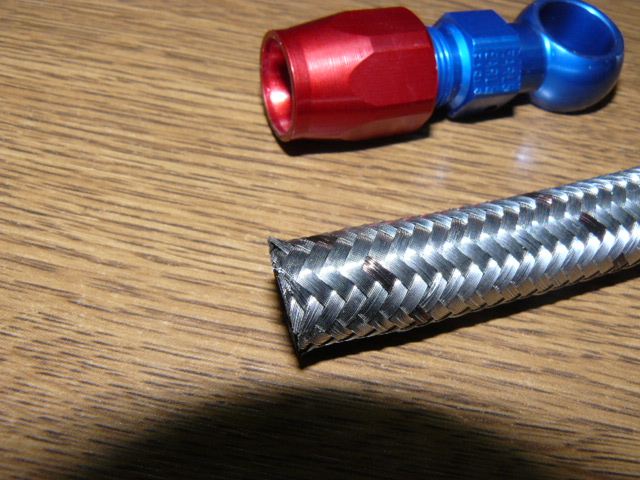

切断砥石で切ってみると、今までで一番上手に切れました
これならホースエンドの取り付けも血だらけにならずに済みそうです

作業ってものは、一番慣れた頃に終わるんですね


アールズのホースエンドと

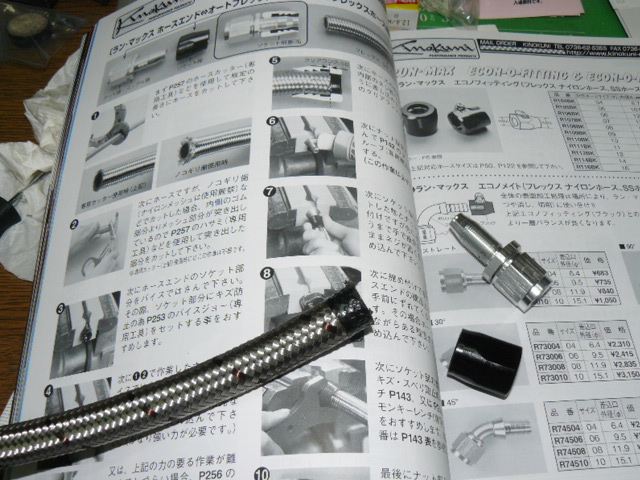

キノクニのホースエンドは、作り方が若干違います
カタログには懇切丁寧に作業手順が載っていて、助かりました

今回は、方側がキノクニ、方側がアールズということになります
