【整備444】オイルクーラー取り付け 30 ｽﾃﾝﾒｯｼｭﾎｰｽ作り

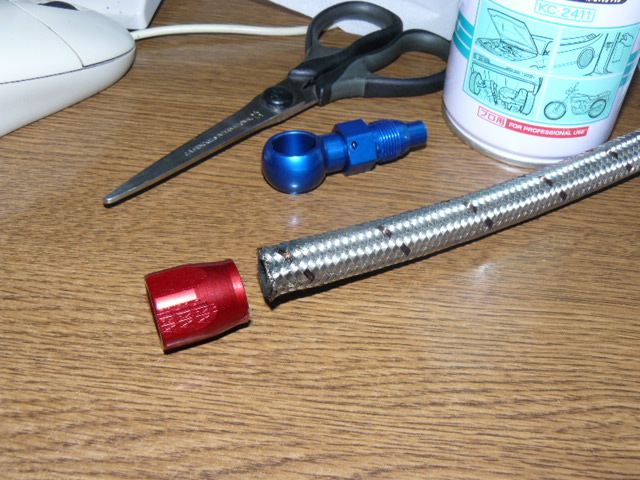

クーラーコアに付く、アールズのホースエンドをバラします
内部形状が少々違いますが、大体キノクニのものと同じ感じです

切り口が揃っていたので、メッシュホースの挿入は楽でした

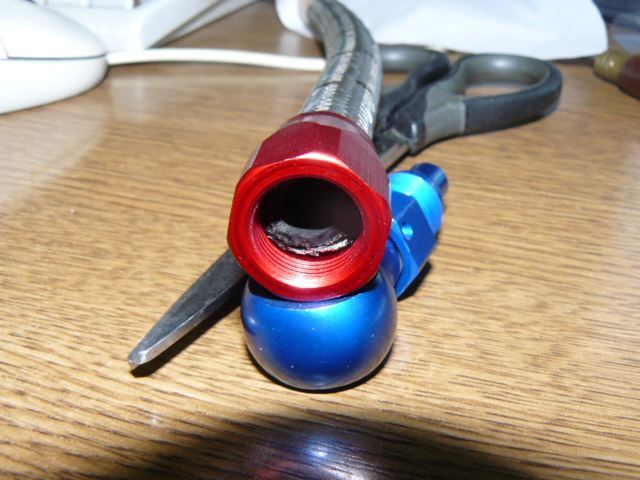

キノクニのフィッティングは、入るだけホースを入れるのですが

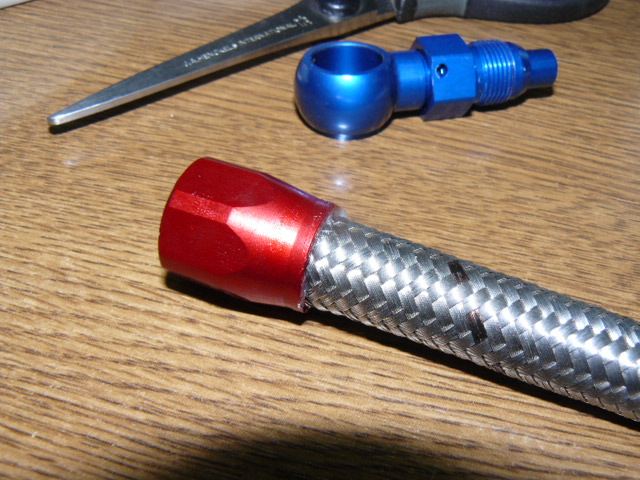

アースズは、ホース位置をほんのわずか手前で止めます

あとは同じようにねじ込んでいき、最後はダブルスパナでしっかりかしめます

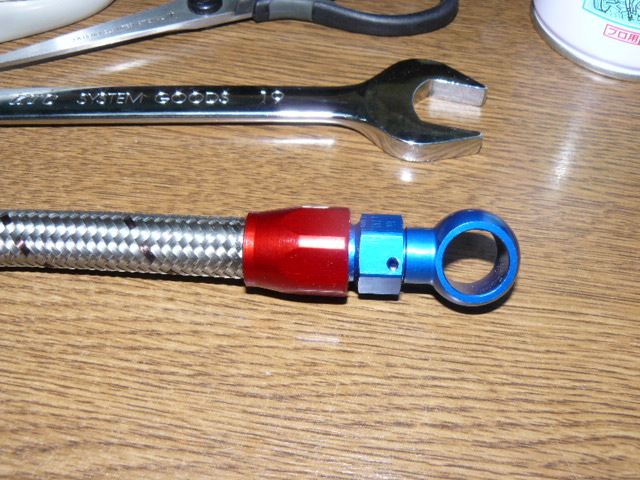

コア側のアールズのフィッティングは完成

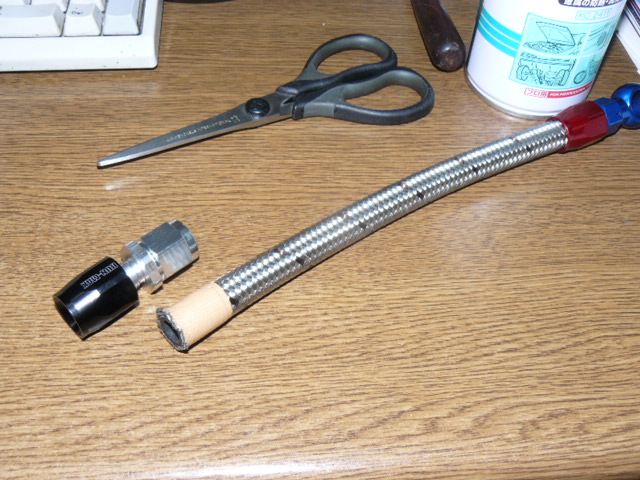

反対側の、サーモ側のフィッティングをキノクニでつくります

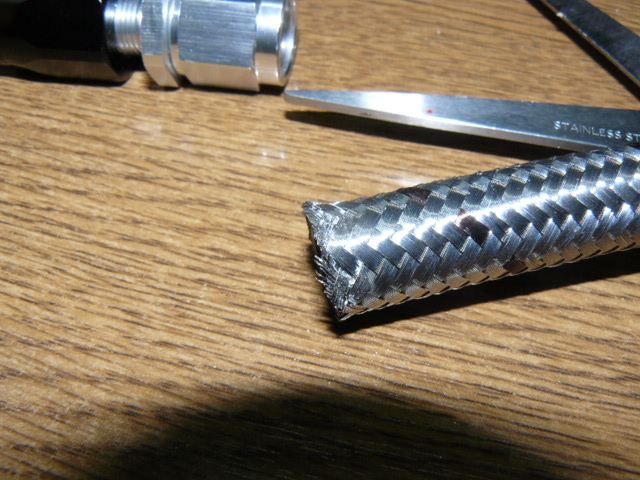

うまくなったと思ったら、ちょっと気を抜くとこうしてメッシュがささくれだちます
ニッパーよりハサミでカットした方が整えるのが楽な事に、終わりごろになって気付きました

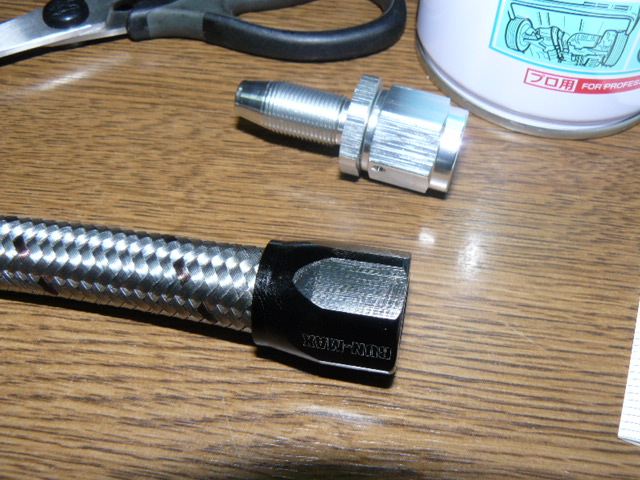

こちらは手慣れたものです
出血もしなくなりました

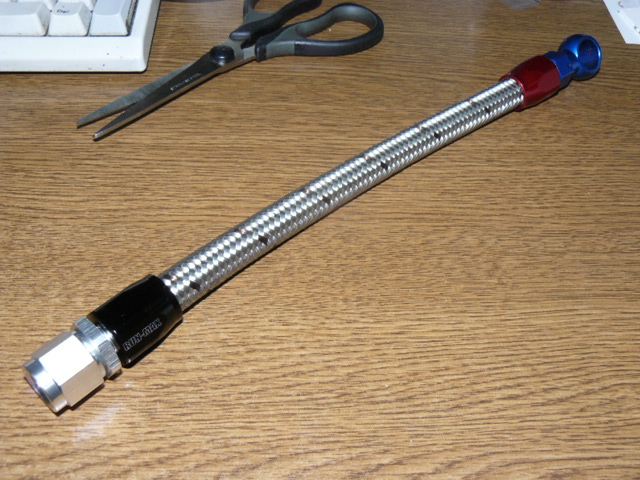

１本完成
あと１本、同じように作ります
