【整備452】メーター透過照明化 プレオ流用取付 5 ｳﾞｨｳﾞｨｵ基盤加工

私は、出来るだけインジケーターも移植したり増設したりして自分専用の分かりやすいメーターにしたいので、足りないものはどこか、要らないものはどれか、ない知恵絞ってあれこれ考えます

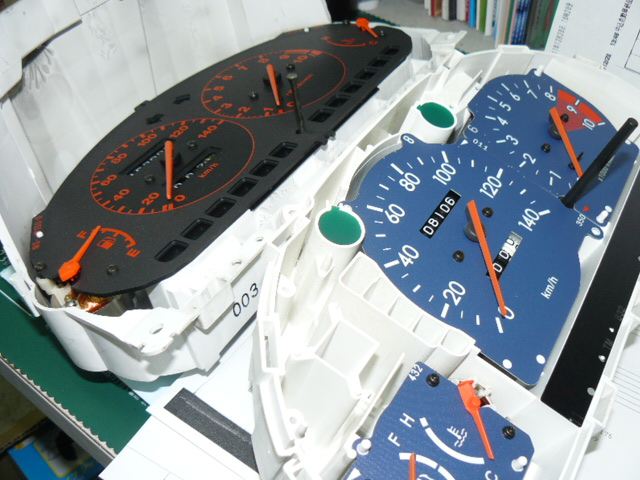

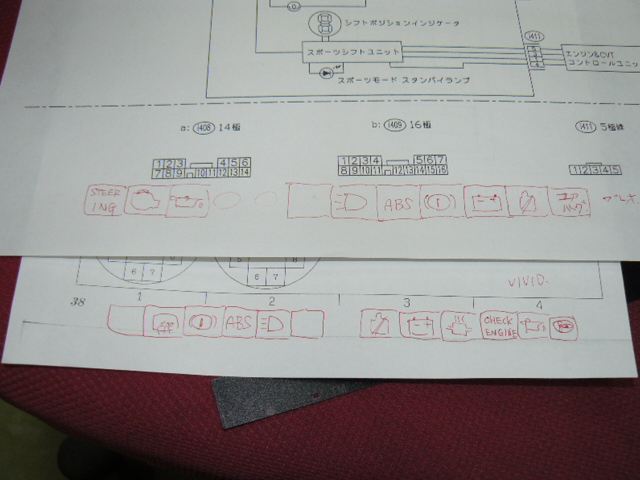

いちいちインジケーターの後ろからライトを照らして確認するのは面倒なので、画を描きました
我ながら良く描けてます

上がプレオＤ型
下がヴィヴィオＡ型


接続の確認は大体取れましたので、いよいよ基盤を切り取ります
この丸い部分が２箇所だけあればいいのですが、いろいろ増設の予定もありますので、少し大きめに切ります

ハサミを入れたら、後戻り出来ません
ちょっと覚悟が要りますので、切り取り方をよーくシミュレーションします


気持ちが定まったところで、エイヤっとハサミを入れたら

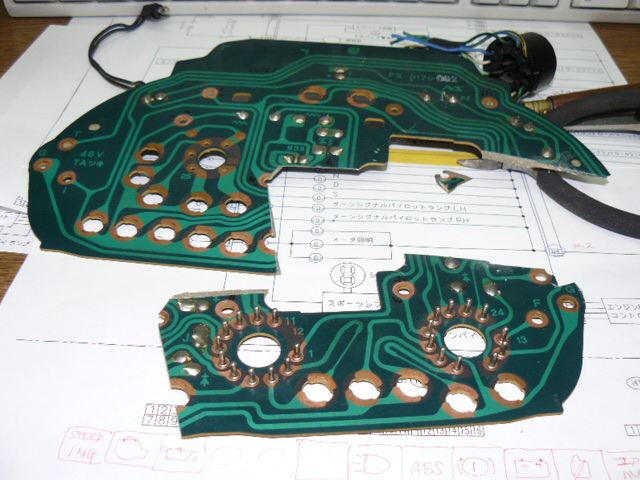

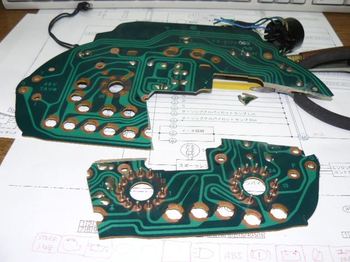

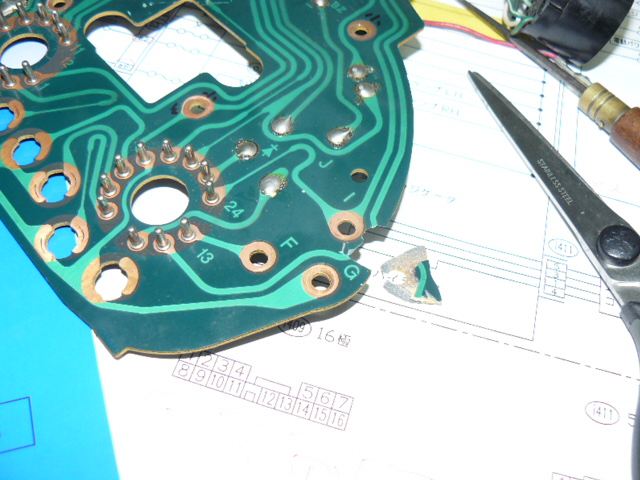

割れました

かなり硬いくせに、モロイです
もう少し大きめに切らないと、大事な部分が割れてしまう可能性があります

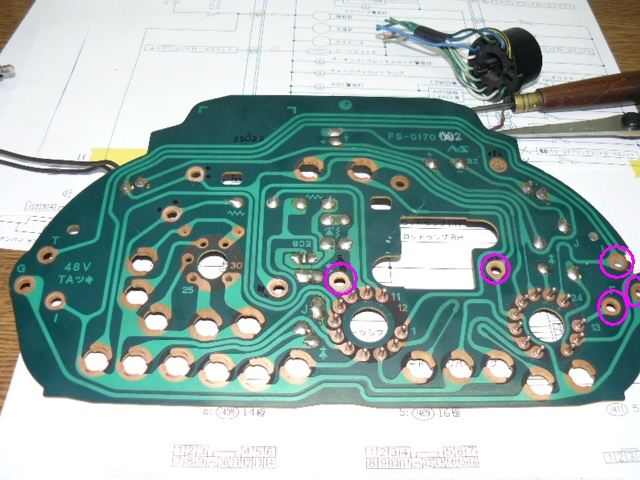

使いたい所、使えれば便利なところに○をしました
ここは出来れば割りたくないです
残しておけば、後々の増設に便利です

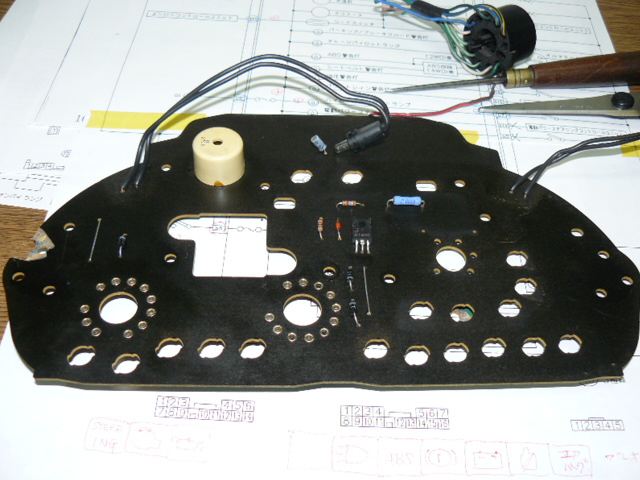

裏側は、無視
特に何にもありません
何かダイオードとか抵抗とか付いてますが、無視します


割れてしまうなら、割ってやろうじゃないか
ということでハサミをやめて、カッターで少し切れ目を入れて、度胸一番、パキっと割ります
おお、綺麗に割れるではないですか

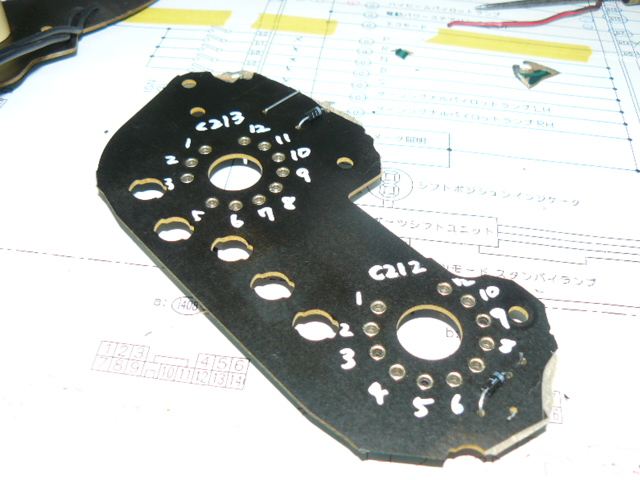

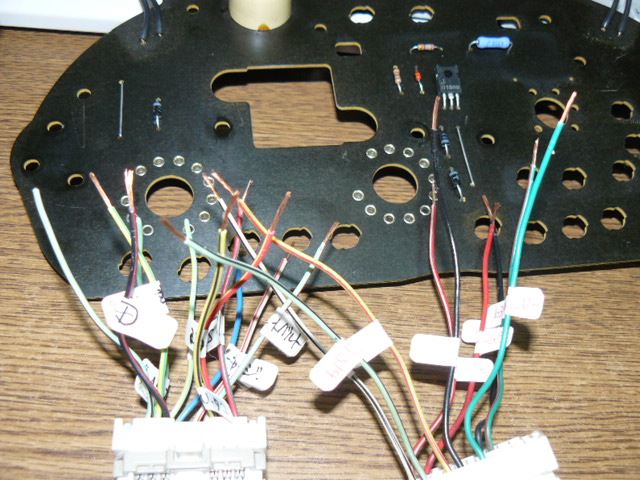

裏に、カプラーナンバーのC212,C213を区別して、白マジックで番号を振っておきます
これでハンダ付けが分かりやすいです

一本でも配線を間違えたら、大変です
