目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★
作業時間 12時間以内



1

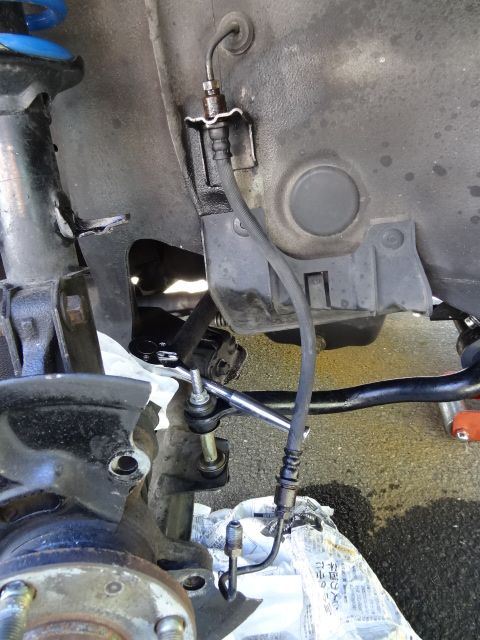

知恵の輪状態でブレーキホースを動かしながら、ようやくショックから外しました
一箇所分、切るところを節約できました

2

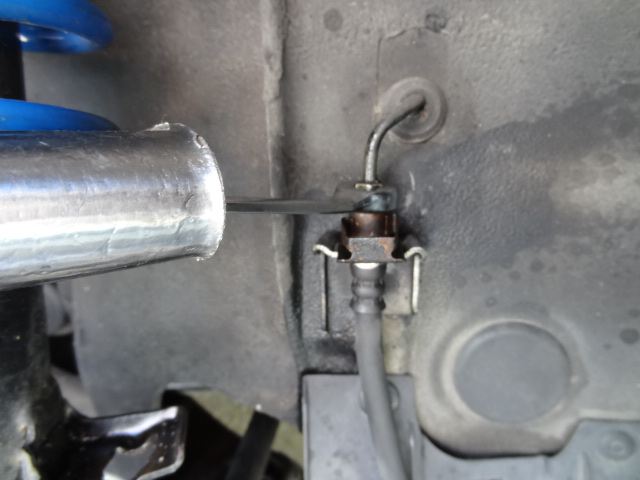

最後にブレーキホースの根元を外します
力が結構要りますので、倍力君出動です
ちょっと恐かったのですが、パキン！という音とともにフレアナットが回りました

3

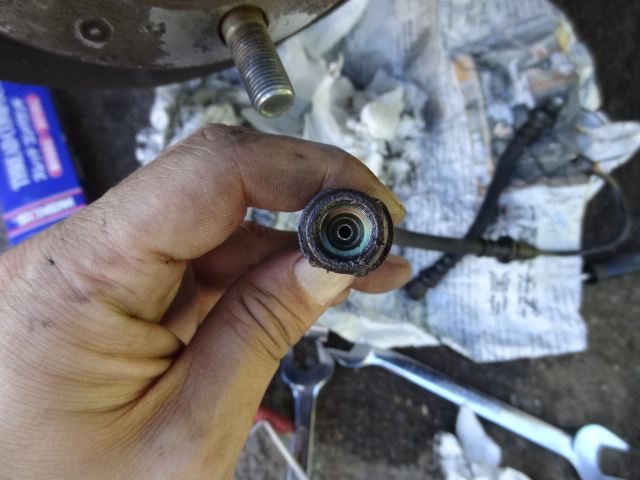

外はドロドロですが、中は綺麗です

4

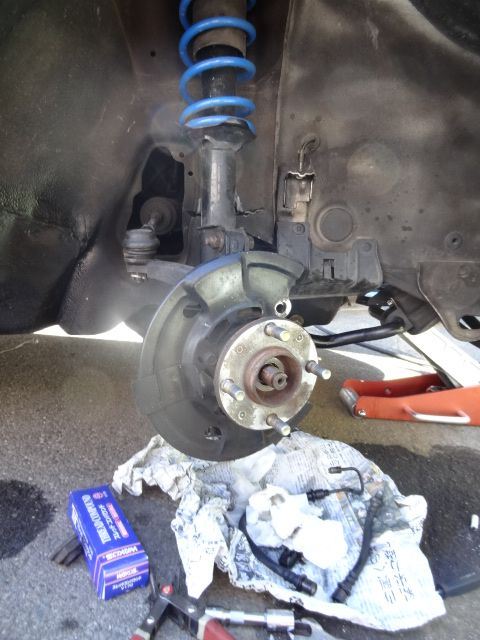

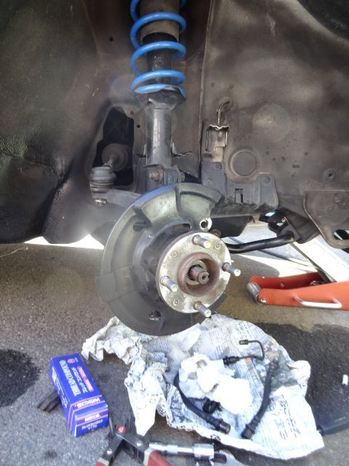

キャリパーもローターもブレーキホースもなくなると、足回りは随分スッキリするものです

5

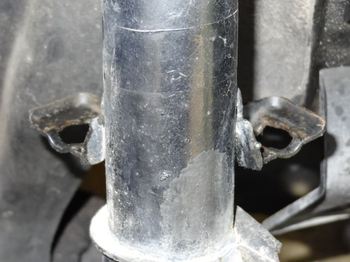

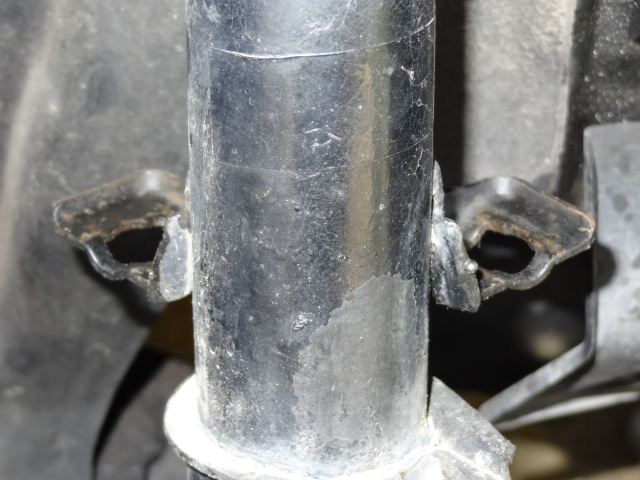

ブレーキホースのブラケットは、貫通式です
いちいち通さなければなりません

切りかきにした方が今後の作業は大変楽になりますが、雨雲との時間の戦いのため、今回はパスします

6

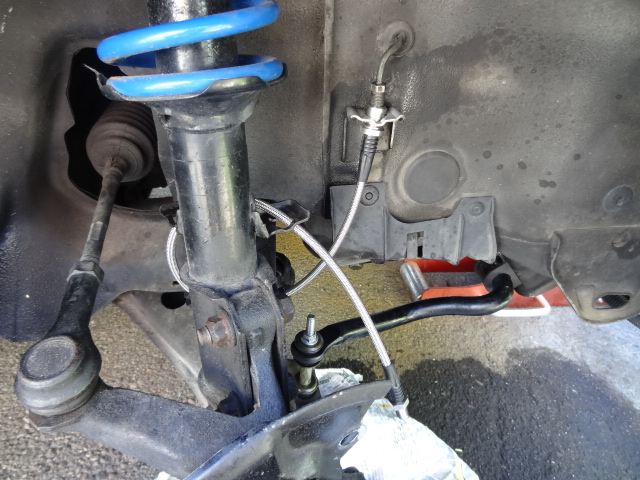

ブレーキホースを通してみます

なるほど、長さもいい感じです

7

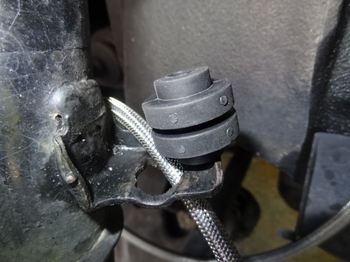

グロメットみたいなのが4つ入ってました
ここに2箇所つけろ、という訳ですな

グロメットは割れていますのでブレーキホースは通せますが、果たしてこのブラケットの小さい穴にはめ込むことが出来るのでしょうか・・・？


8

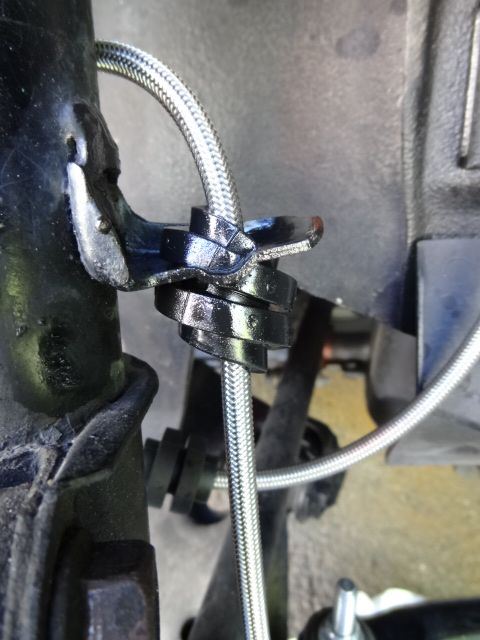

ブレーキホースに通して、ＣＲＣをタップリつけて、いざ通します

かなりキツイ
入るのか？

でもちゃんと入れなければ、メッシュが鉄とスレてマズイです
ブレーキホース保護の為に、どうしても入れなければなりません
