目的 修理・故障・メンテナンス
作業 DIY
難易度
作業時間 30分以内



1

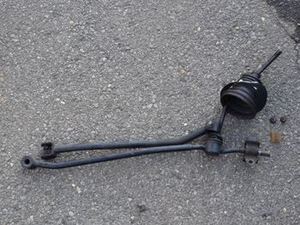

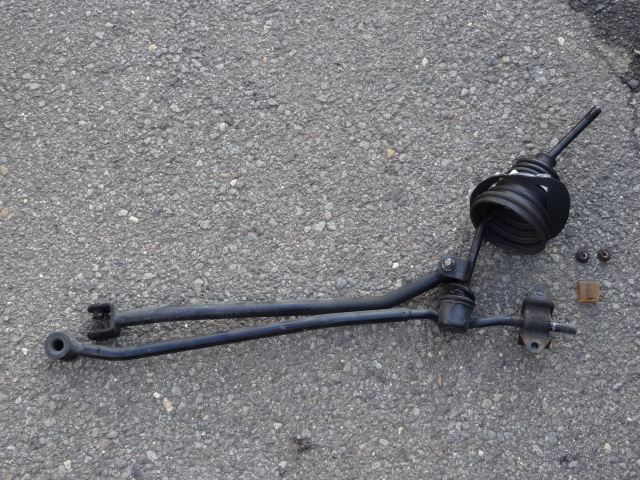

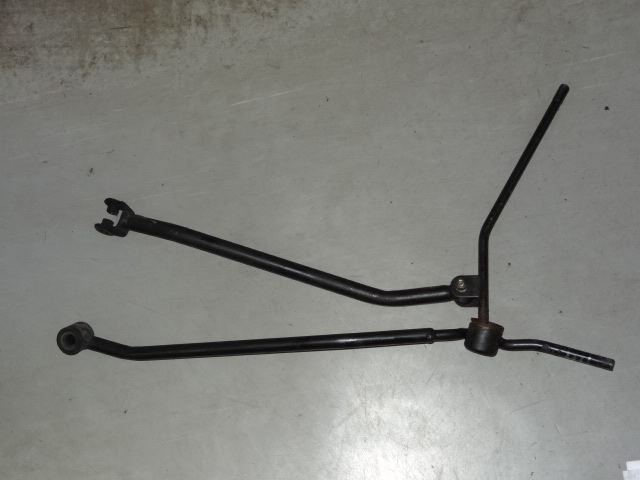

ミッションを降ろす時に外したギヤシフトロッド(シフトリンケージ)
防音のため変なものが付いていますが、気にしない

せっかくですので、ついでにこいつをオーバーホールします

2

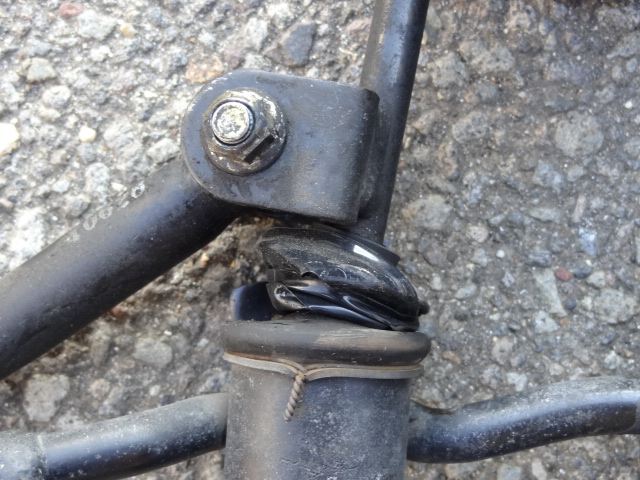

今までは使用上、特に何も問題はなかったのですが、以前74-SSさんにぐにょぐにょシフトを改善してもらった時に発見してしまった、

ブーツ破け・・・

その時は応急処置でテープを巻いておいただけですので、今回ようやく交換できるのです


3

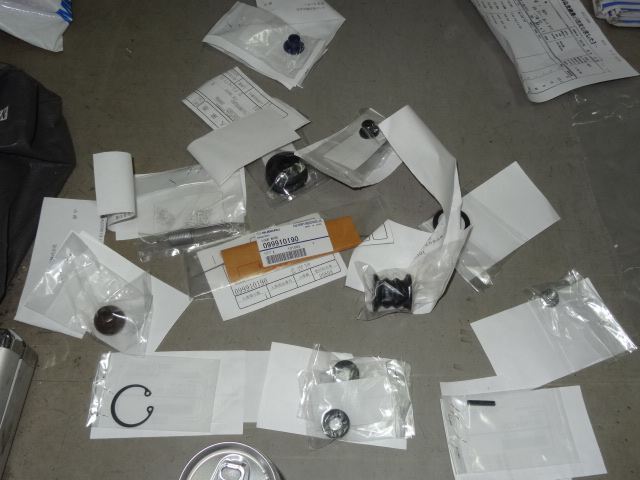

部品は揃ってます
20周年オフ会に出品していたのですが、ダレも気付かなかったようです

私が使います

4

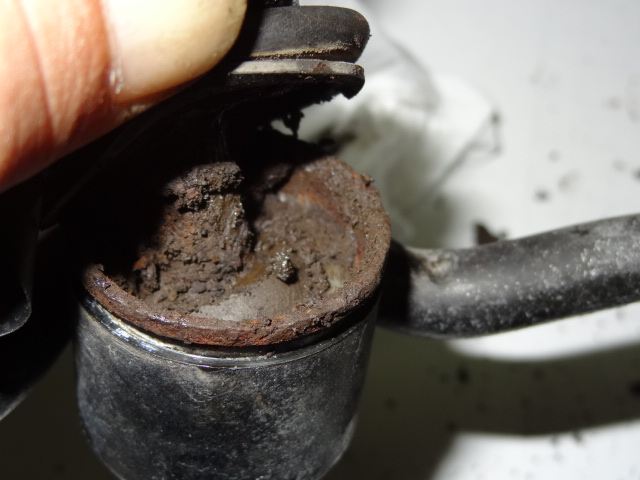

ブーツをめくって見ると
「なんじゃこりゃ~!」状態

どう見ても、ドロです
なんでこんな微妙なところにたくさんのドロが詰まったのか、不思議です

5


ドロをかき出します
部分的に固まっています
どうやら、グリスのなれの果てのようです

6

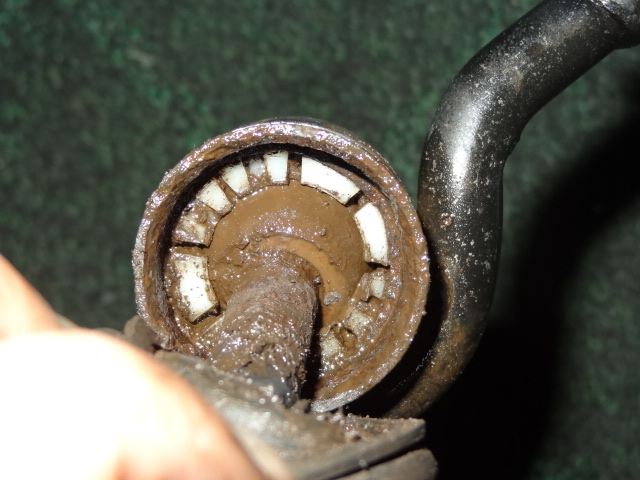

CRCをかけながら、さびとドロをやわらかくして、ようやく何か見えてきました
電子カタログで確認してみると、ボールを囲んでいるスペーサーみたいなのと、それを押さえているスナップリング?

7

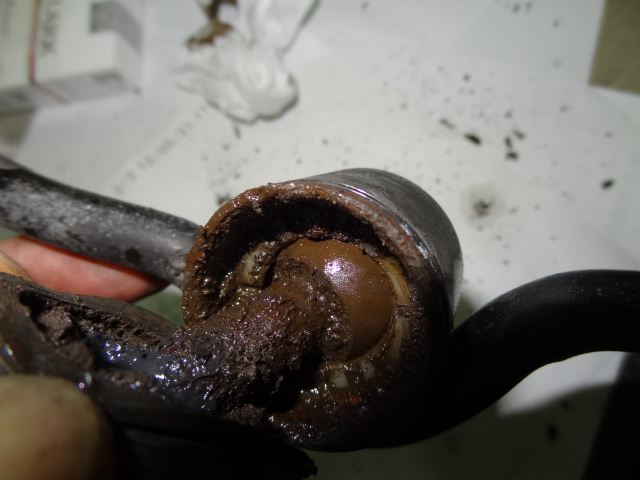

スナップリングを外さないと、スペーサーが抜けないのでシャフトが外せません
ところが、スナップリングの穴がサビて溶けてしまって、抜きようがありません
大体、サビでガッチリ固着している状態

こんなにひどいとは・・・

8


破れてたブーツはちょん切ってしまいました
もう元には戻せません
この状態でリンクを付け直したとしても、走行中にシフトが抜ける可能性もありますし、ふたがないのでサビが進行しシフトチェンジできなるかもしれません

途方にくれて、HELPしました
持つべきものは、みん友です
