【整備613】運転席シートベルト バックル 交換 3 ﾃｽﾄ･組立て

一応なおして組みました
接点部は黒く焼けていたので、磨いて綺麗にしました

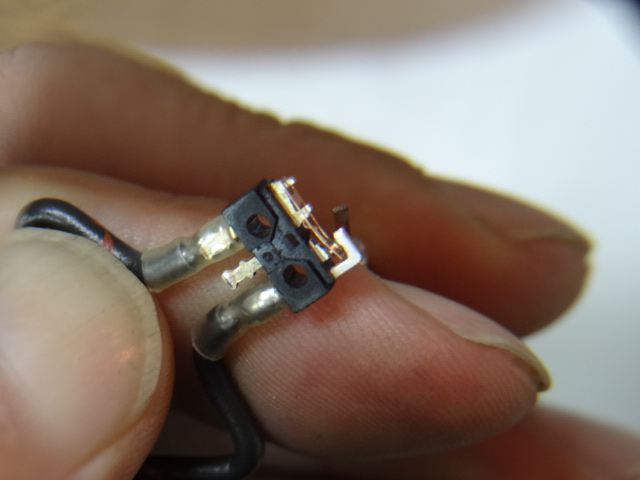

・・・なおったのか、接点部を押したり離したりしてテストします
本当に小さな、わずかな力です
クリアランスは1mmありません

やはり、バックルに戻して実際の力で試してみないとわかりません

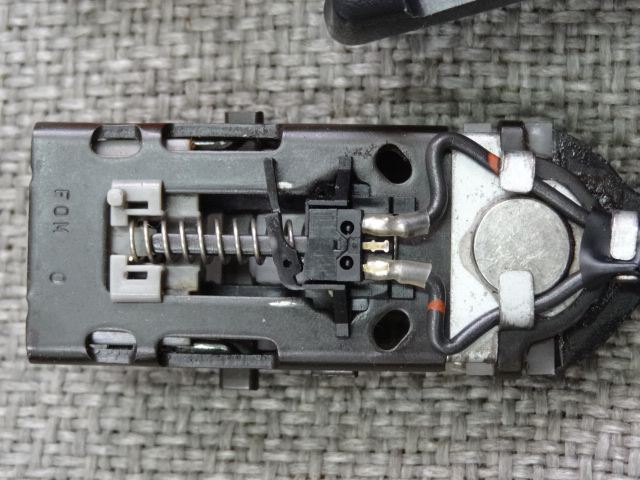

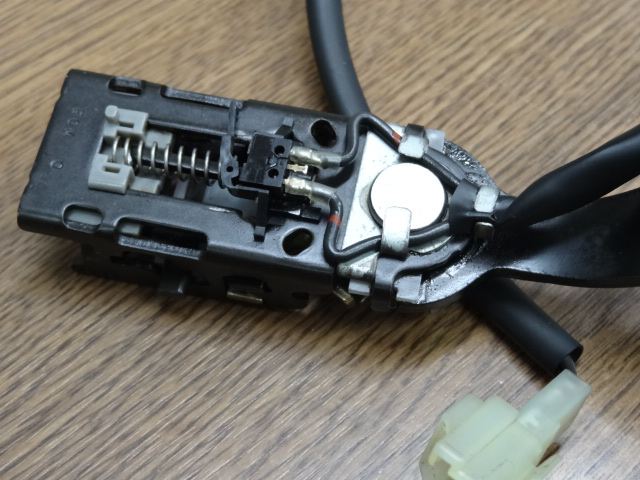

マイクロスイッチのフタも戻し、バックルに取り付けます

スイッチのフタについている小さなレバーを、シートベルトが押す事によってスイッチの接点が離れ、シートベルトランプを消すのです

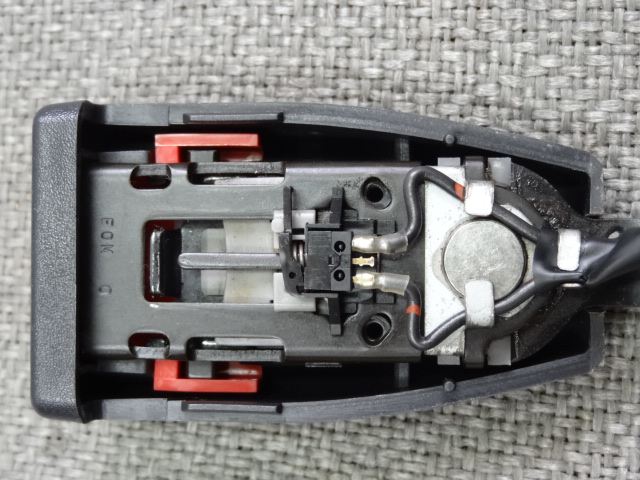

これは押し込まれた状態
シートベルトを差し込んだ状態

レバーが押され接点が押されスイッチは離れ、ランプは消えます

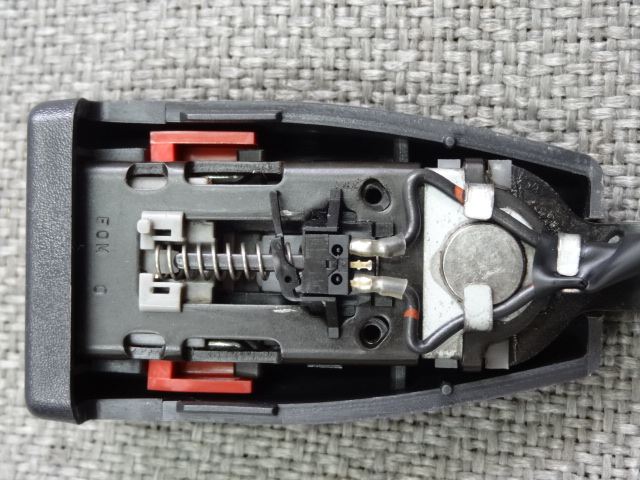

これは開放された状態
シートベルトを外した状態

レバーが弾力で戻り接点がバネの力で戻り接触して、ランプをつけます

何度かテストしましたが、テスターは良さそうなので、実車テストすます

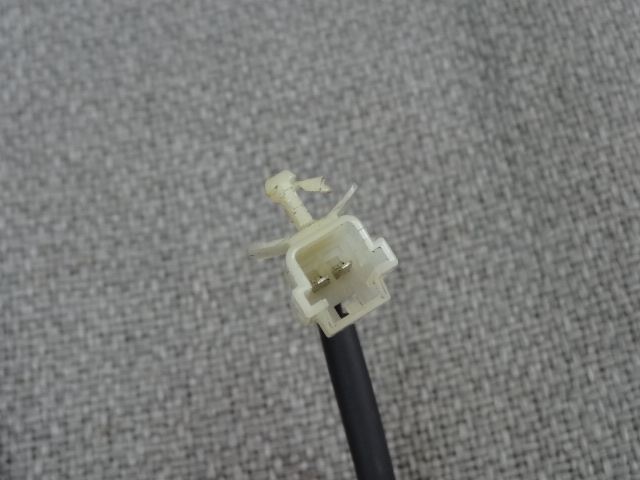

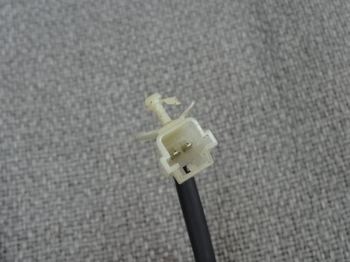

ちなみに、引っこ抜く時に、必ずこうなります
カプラーの引っ掛かりが、取れてしまうのです

いいクリップ外しなら、うまく抜けるのですが
まあ、取り付けにさして支障はありません

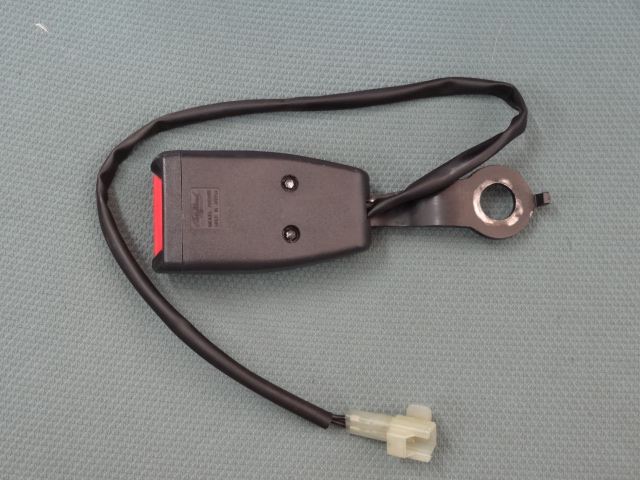

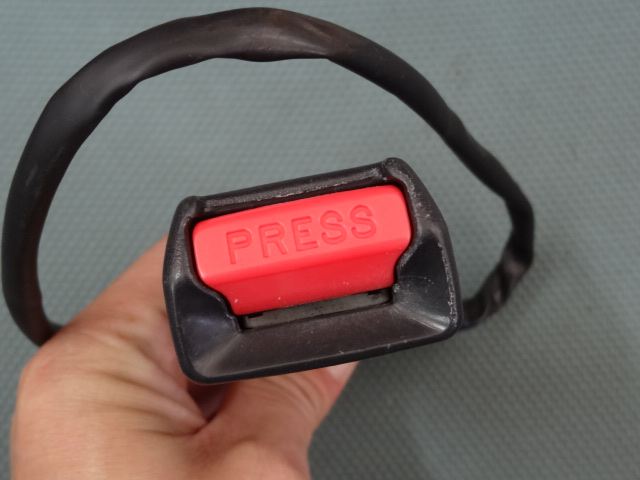

カバーを取り付けて完成

中も外も綺麗になりました


この『ＰＲＥＳＳ』ミゾには、手垢が一杯詰まってました

綺麗になってちょっと嬉しいです
