【整備677】リヤディスク化への道 10 ﾘﾔｷｬﾘﾊﾟｰ奥まで分解

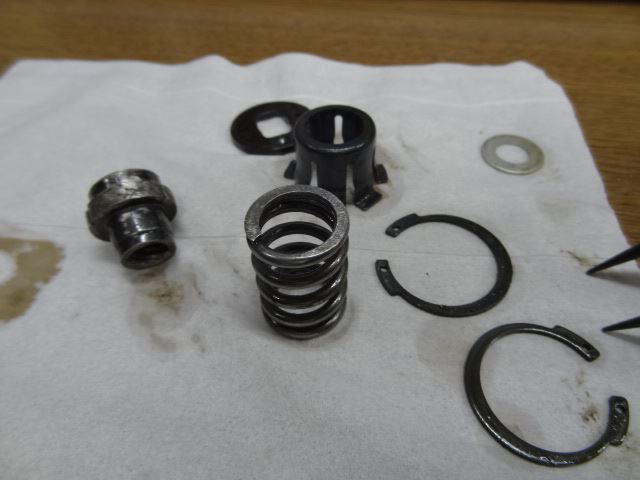

このスプリング、結構頑強で元凶です
見た目も強さも、バルブスプリングにそっくりです
流用しているんじゃないかと疑いたくなるくらいです

最後に残った真ん中の棒、あとは引っ張れば取れると聞いたのですが、いくら引っ張っても取れません
もう押さえてたり引っ掛かっているものもない筈ですが

仕方なく、オリャッ！と力を込めて引っ張ったら、ズボッ！と抜けました

どうも、Ｏリングがしっかりと止めていたようです

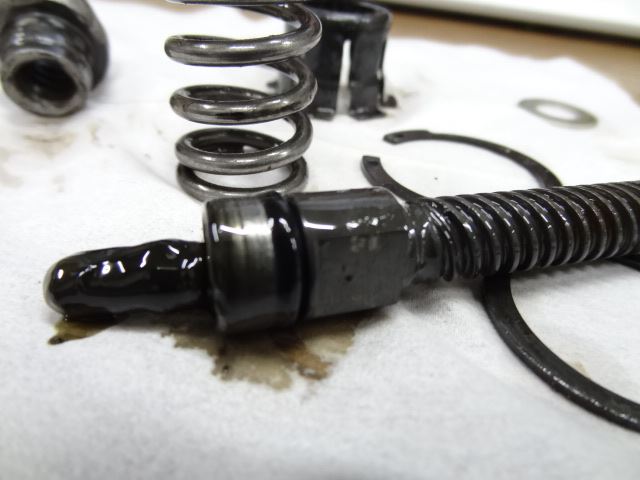

一番最後に、グリスまみれになってくっついてきたピン
これが抜けなかったシャフトに引っ掛かっていたモノのようです

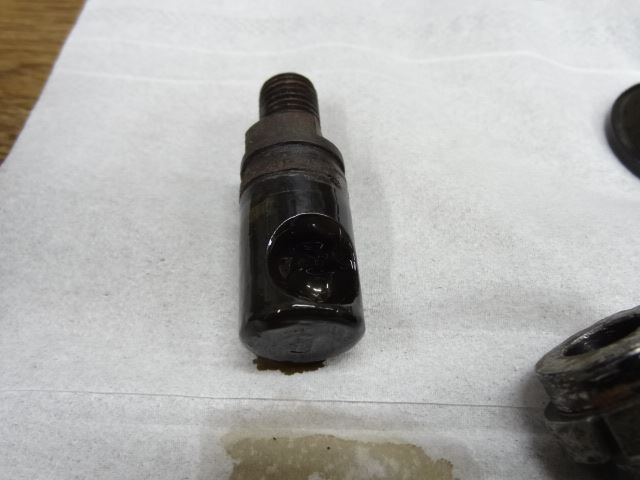

いつまでも抜けなかったパーキングブレーキのシャフト

引っ張ったら、今度は簡単に抜けました
抜けてみてわかりました

どうもこの大きな穴に、あのピンが入っていて引っ掛かっていたのですね
不思議な作りです

もっと不思議なものが出てきました

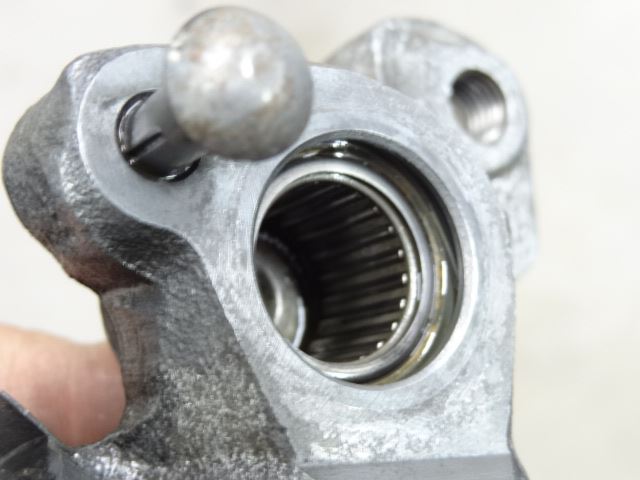

なんと、キャリパーの一番奥に、シャッターがあるではないですか！

変！

すごくヘン

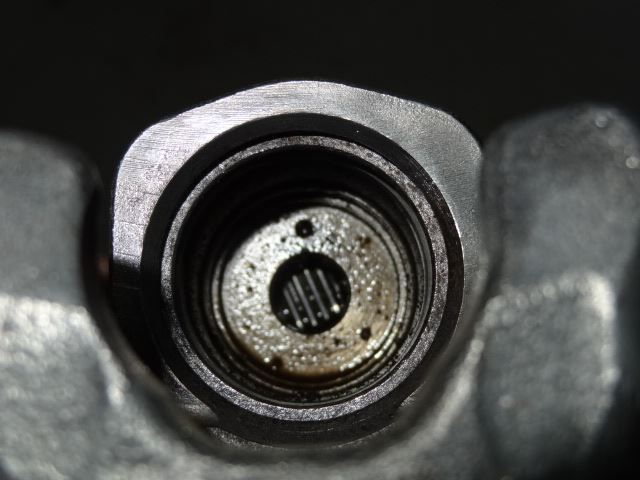

古いグリスでドロドロだったので、綺麗にしてみました
こちらの方が見やすいですが、カメラのピントがなかなか合いません

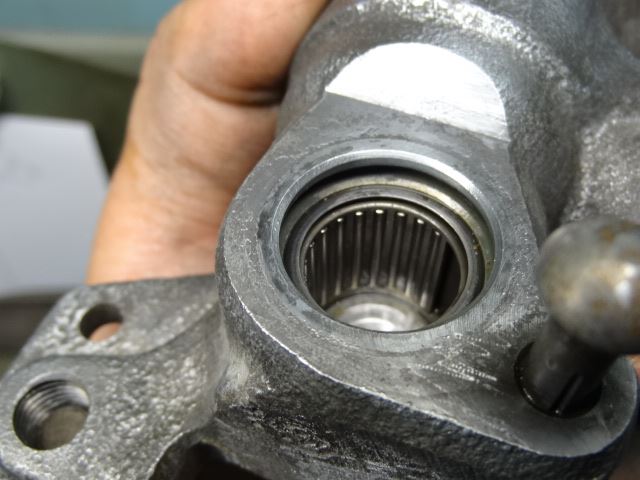

このシャッター、指を突っ込んで回すと、壁面に沿ってぐるぐる回ります
細い棒は、ベアリングのコロになってます

面白い！

一回転はせず、270度くらいで、行ったり来たりの、繰り返し～♪
回って回って回って回るぅ～♪

どうやってもこれ以上の分解は出来なさそうなので、遊ぶのはやめました

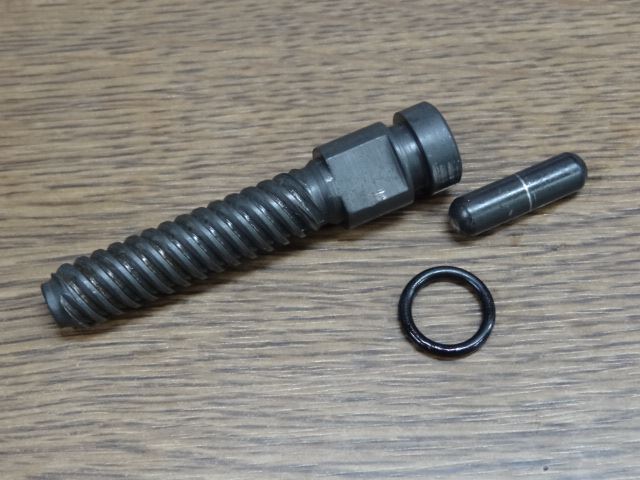

キャリパーの中心にそびえ立つ、ネジ切りシャフト
と、ピン
根元のＯリングは、オーバーホールキットの中に入っているので、交換部品です

グリスを取っただけで綺麗になりました

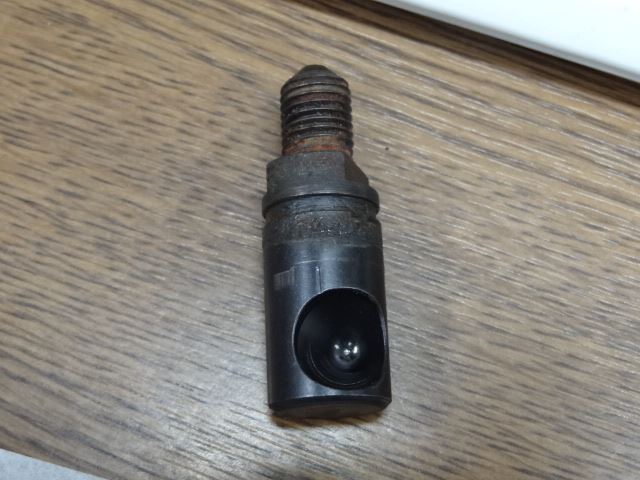

パーキングレバーの、根元のシャフト

大穴の部分に先程のピンが入って、滑らかな球面体のなかで動くようです

あとでもうちょっと磨きます
