【整備681】リヤディスク化への道 14 ｷｬﾘﾊﾟｰ組立て ﾊﾟｰｷﾝｸﾞﾌﾞﾚｰｷｼｬﾌﾄ

キャリパー本体を組み立てます

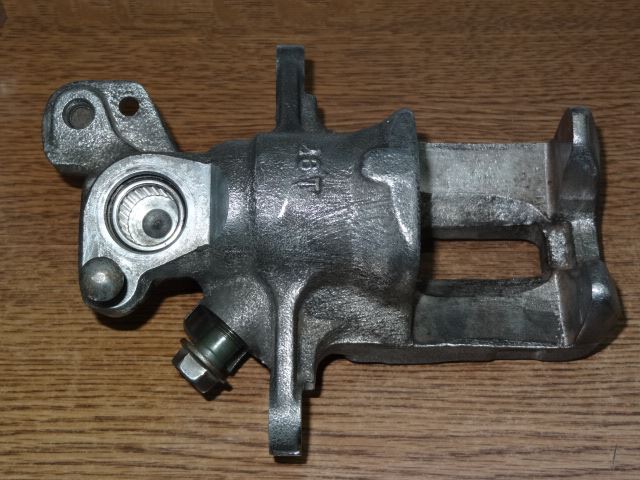

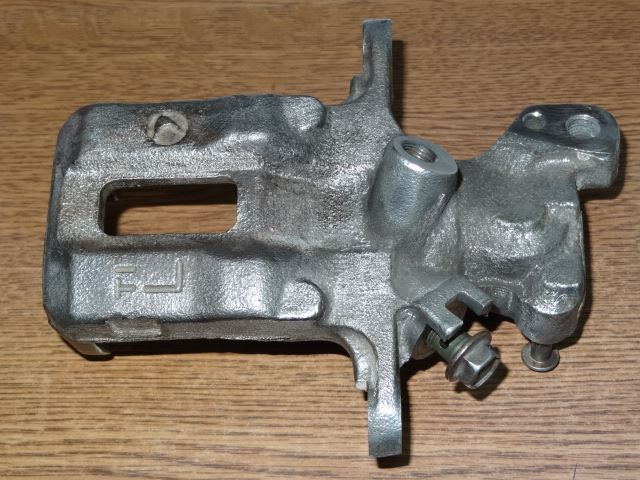

一生懸命ダストを落としたおかげで、
大体綺麗になりました

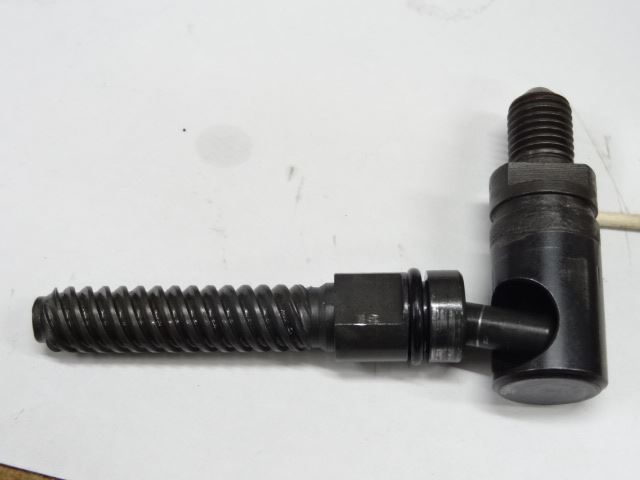

ねじ切り棒とシャフトとピンの関係は、こうです

穴にピンが入って、回転運動で棒を押し出すのです

・・・・ヘンな想像はしないで下さい

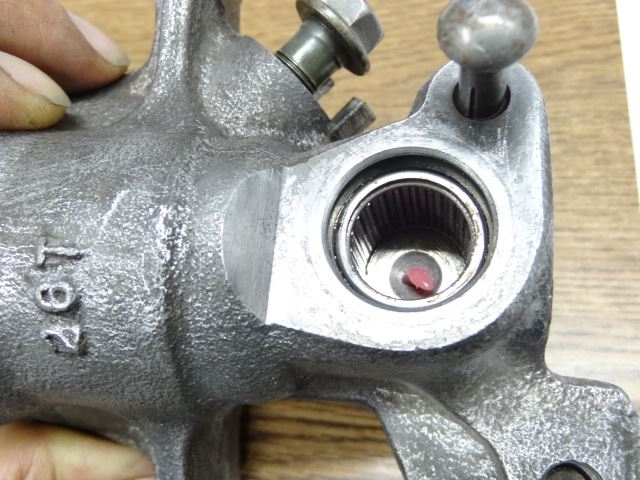

シャフトの入る穴に、グリスを付けておきます
もっとつけてもいいかと思いますが、ここも掃除したときに古いグリスが残っていたので、程ほどにしておきます

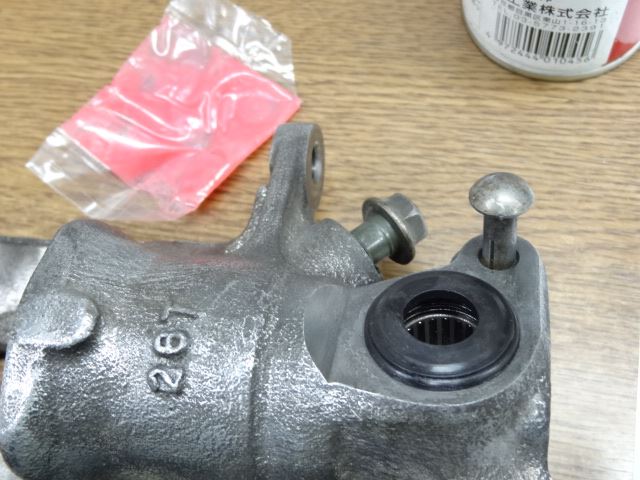

キャップにグリスを薄く付けて、はめ込みます
ミゾがあるので、綺麗にピタッとはまります

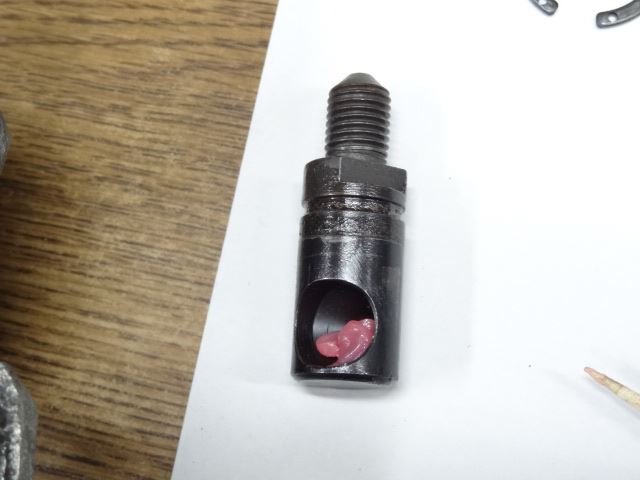

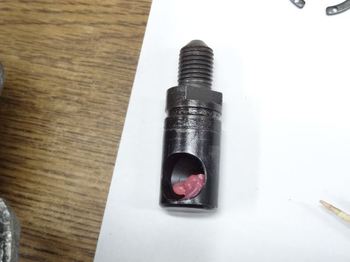

パーキングのシャフトの穴に、てんこ盛りにグリスをつけます
これは仕方がないです
後で指など入りませんし、まったくふさがれて見えなくなるところですし、ピンを挿しやすくするためです


シャフトを下まで、グッと差し込みます

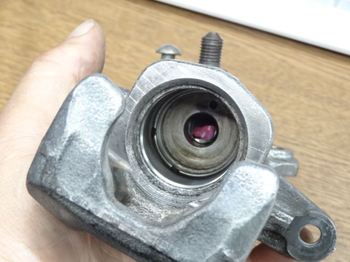

その前に、ぐるぐる回るシャッターの位置を合わせておく必要があります

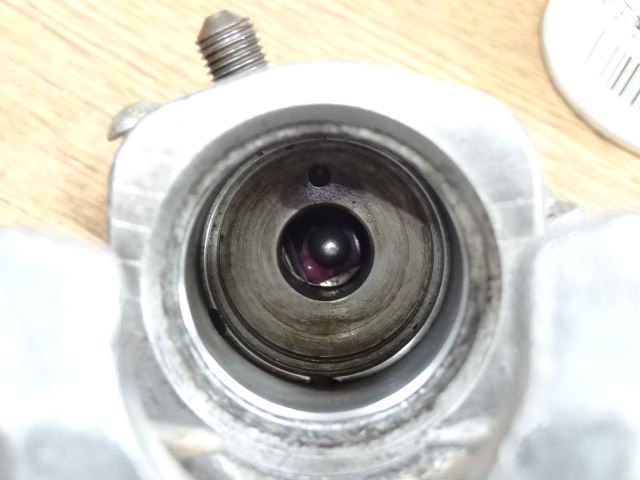

ピストン側から見て、差し込んだシャフトのグリスが見えるように、窓を開けておくのです




そこへ、ピンを刺します
グリスがたっぷり入っているので、とりあえずは立っています
