【整備691】リヤディスク化への道 24 ｷｬﾘﾊﾟｰ組立て ｼﾑ･ﾊﾟｯﾄﾞ取付け

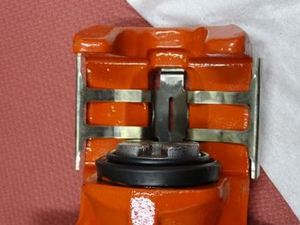

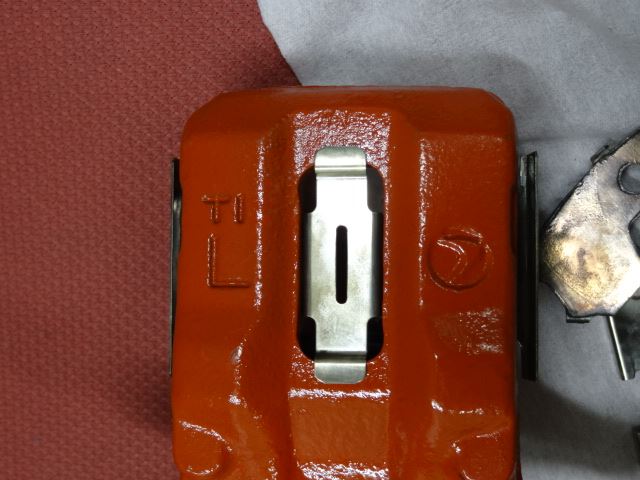

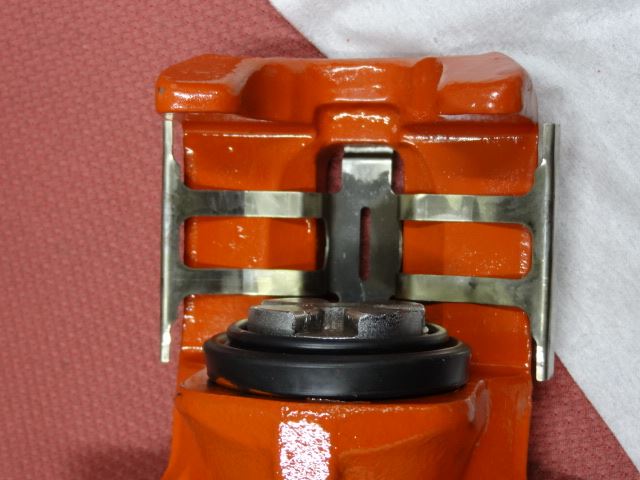

シムというか、フィッティングをキャリパーに取り付けます

引っ掛ける感じです

真ん中の穴に入って、前後が引っ掛かるようにすればＯＫのはず

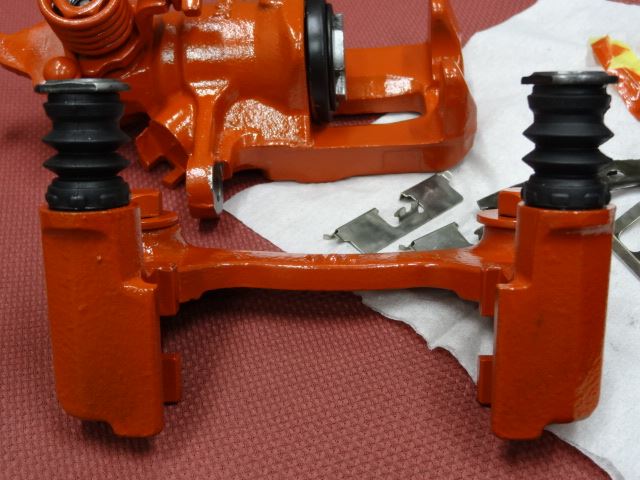

ブラケットに、苦心して再度スライドピンを挿入します

こうなると、エアサスで伸びてくるのかゴムの力で伸びてくるのか良くわかりません


パッドのあたり面にシムを両側取り付けます

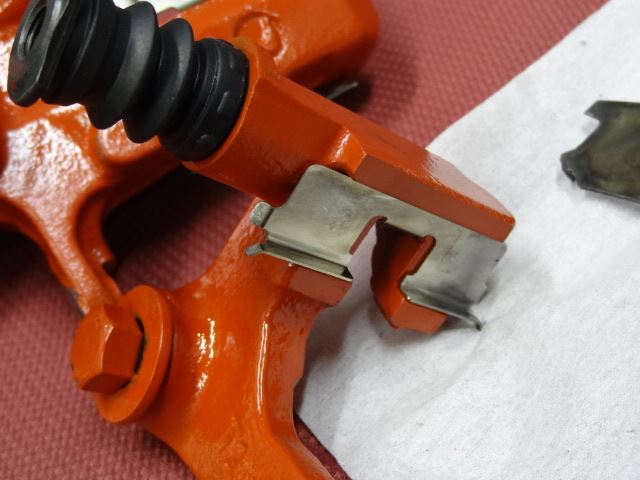

なんかヘン

これではパッドが入りません

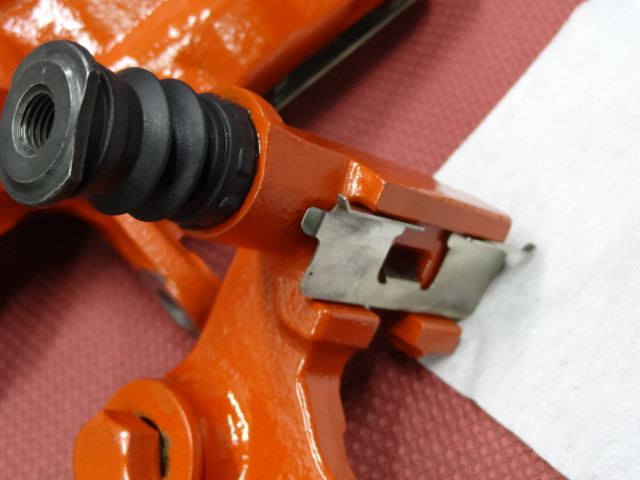

多分ですが、これが正しい向きかと思います
もっと写真を撮っておけばよかった

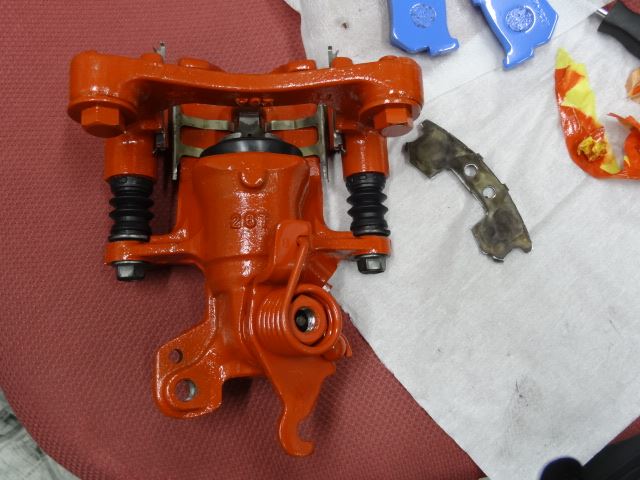

ボルト２本で、キャリパーにブラケットを取り付けます
まだ仮締めです

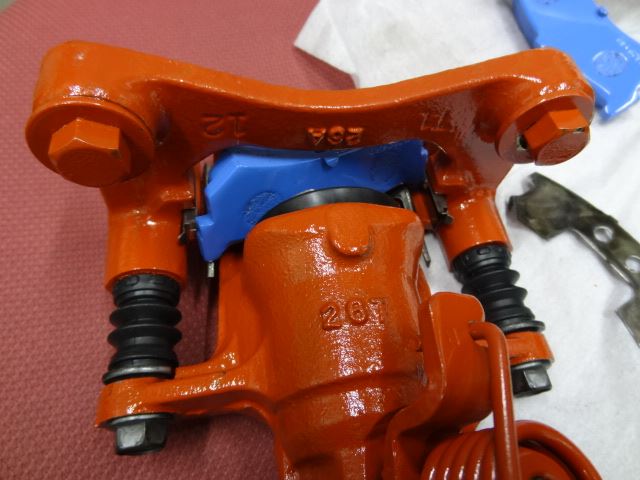

パッドを入れようとしますが、なかなかうまく入りません
かなり厳しい

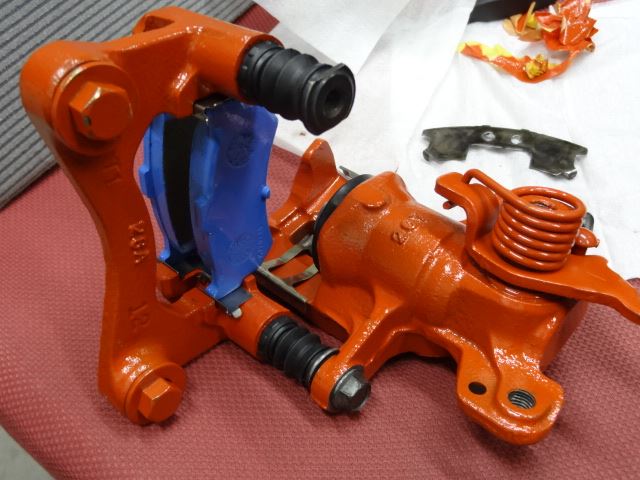

仕方なく、片方外して入れます
これは簡単でした
多分、交換する時はこのやり方が正しいような気がします

パッドのポッチがうまくピストンのあたり面のくぼみに入るようにします
