【保存版】ヴィヴィオのクラッチ 3 ディスク編

【保存版】ヴィヴィオのクラッチ 3 ディスク編
イベント クラッチ比較
作業 研究
モデル ヴィヴィオ 全車種
場所 ㈲中込自動車部品商会




1


今度は、ヴィヴィオのクラッチディスクを比較してみましょう

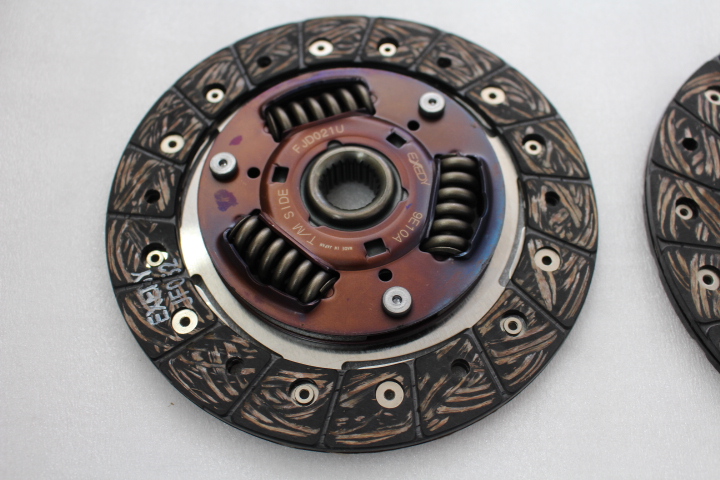

これはFJD021U
EXEDY製

NAの、C型中期以降(C型後期)、1995年1月1日からの生産車が適用です

したがって、マッチングする相手カバーは、先のDHC553Uが適用です
プレオ/プレオバンのNA系も、こちらです

適用純正品番:30100KA410/411/412

2

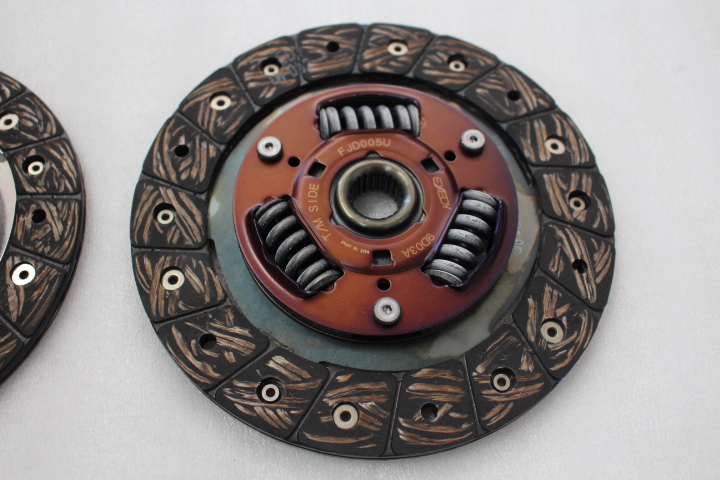

こちらは、FJD005U
旧品番は、FJD004Uです

RX-R、RX-RAなどのSC車のA~D型に適合
E型前期も含みます

マッチングする相手カバーは、DHC518Uです

適用純正品番:30100KA290/291

3

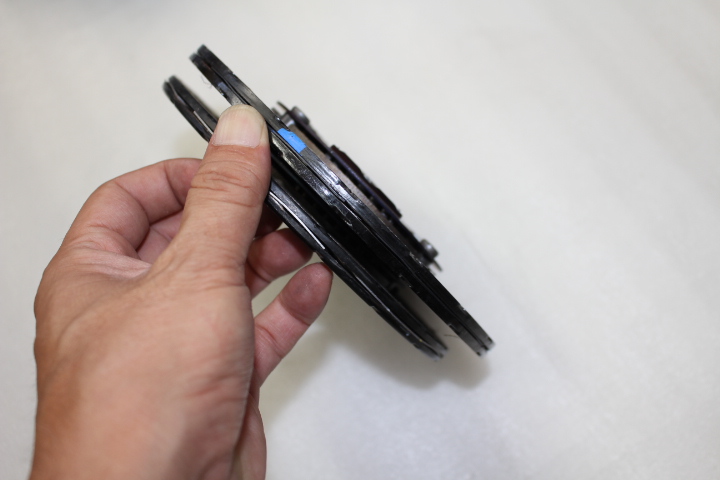

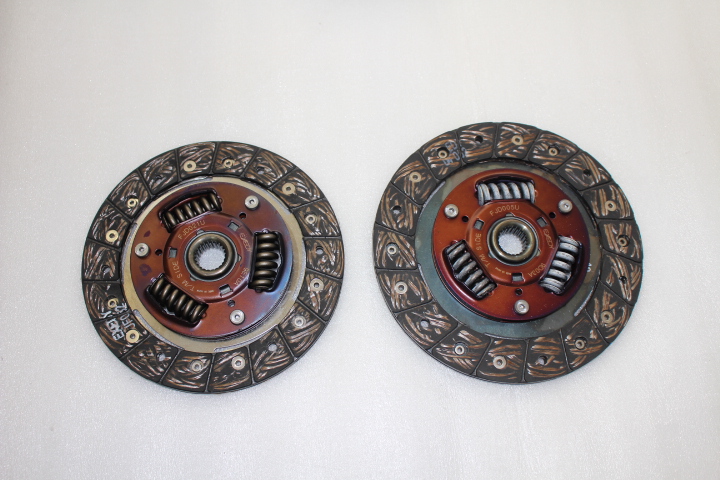

大きさを比較してみました

左の小さい方が、FJD021U
右の大きい方が、FJD005U

サイズ:FJD021U
外径 170mm
内径 120mm

サイズ:FJD005U
外径 180mm
内径 125mm





4


中心のスプライン歯数はどちらも23、大径も19.7mmで一緒です

こうして見ると、結構大きさは違いますね





5

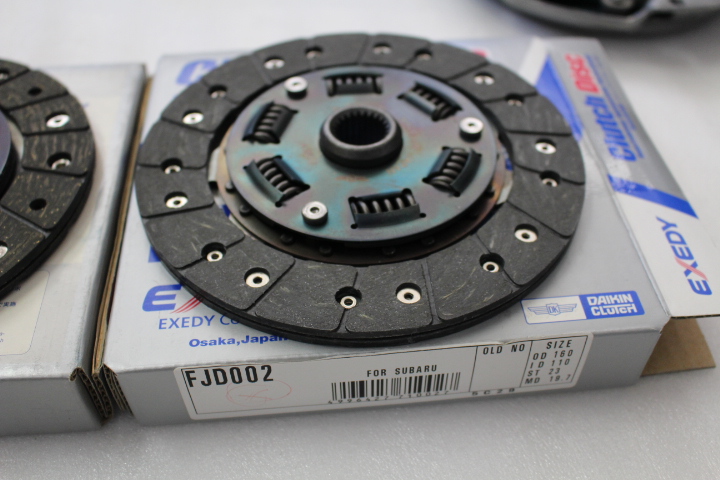

こちらは、FJD002
もう旧商品です
これを在庫で持っている部品商は、少ないでしょう
・・・いえ、デッドストックではないです

NAの、C型中期、1994年12月31日までの生産車輛(セレクティブ4WDも含む)は、全車こちらが適用です

見たところ、一番小さいディスク

スバル純正(対応)品番
30100KA271

6

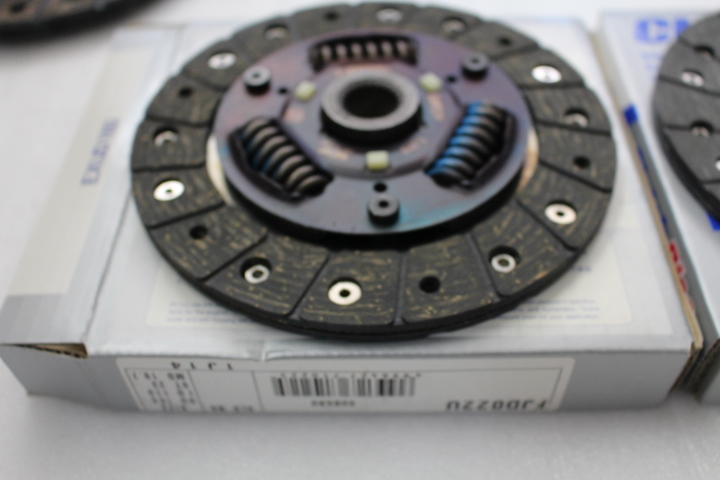

こちらは、FJD022U
旧品番のFJD002が、こちらへ変更になるようです

ですので、サイズはどちらも同じ

スバル純正(対応)品番
30100KA351

サイズ:
外径 160mm
内径 110mm

7

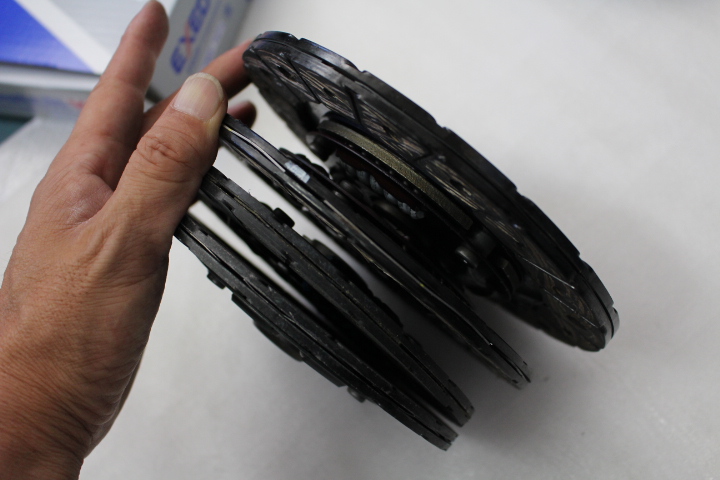

4枚のクラッチディスクを比べてみました

写真は、下から

FJD002
DJD022U
FJD021U
FJD005U


8

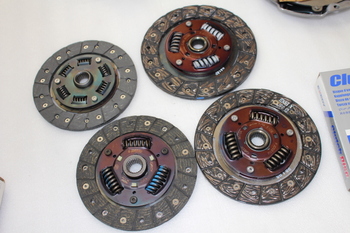

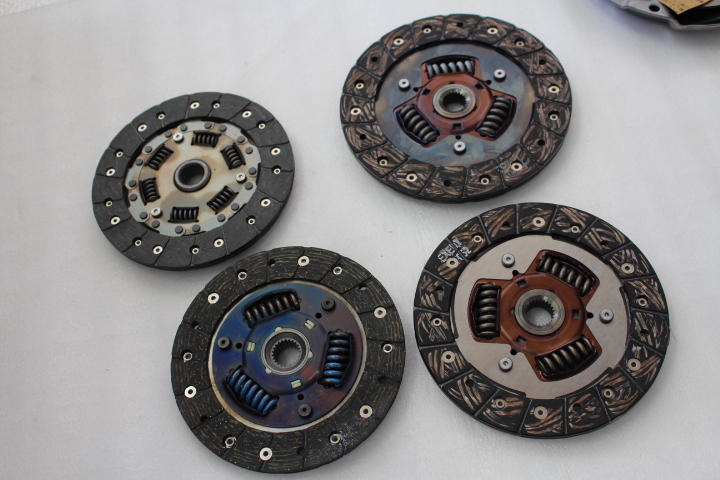

4種類、比較

旧商品は、ダンパースプリングが6本でしたが、技術の進歩と合理化、軽量化などにより、ユニティディスク(お尻にUがつく品番のディスク)は3本になっています

フェーシングは、多分、FJD002だけ、アスベスト

今現在は法律の改正により、使用していません

9


裏側の比較

ヴィヴィオ全種類のクラッチディスクを4枚も並べて、写真を撮っている部品屋なんて、日本に私以外にいるのでしょうか?

それ以前に、キャブからNAからT-TOPからビストロからRX-Rまで、在庫で全種類持っている部品屋も、そうそういないでしょう

ん?、強化クラッチがない?

・・・実は、あるんです
また次回
