【整備248】エンジンOH その51 Ｃ型ｴｱｸﾘｰﾅｰﾎﾞｯｸｽ･ｽﾛｯﾄﾙﾎﾞﾃﾞｨ1

吸気系統を比較します

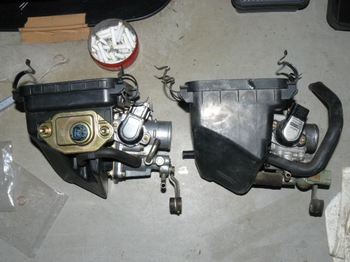

左はＡ型、右がＣ型

結構形や構造、取り回しが異なっています

無知が為にＡ型をオーバーホールしてしまいましたがこれからあらためてＣ型を分解・点検・清掃します

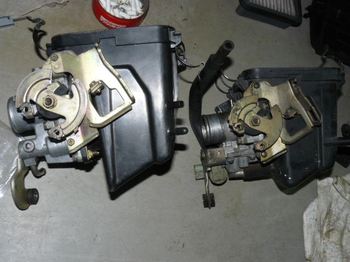

反対から見た形

大きさがかなり違って見えますが撮り方によるものです

でも、結構違います

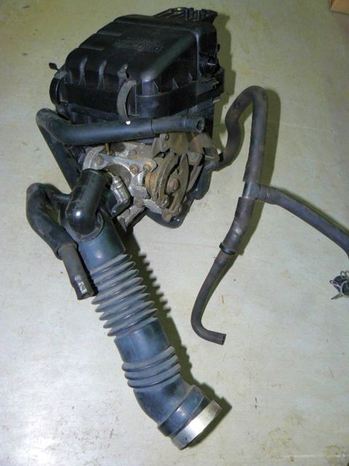

ちょっと戻って、分解前

この手前のスーパーチャージャーホースも、Ａ型とＣ型では違うようです

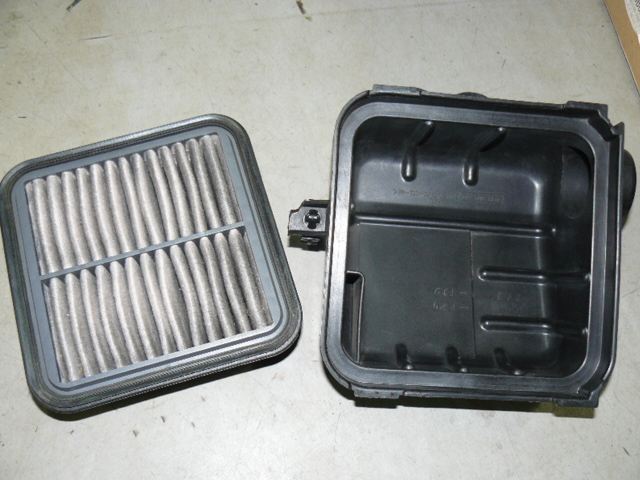

このエアクリーナー

替えてからさほど走ってはいないのですが汚れていると見るか、まだ使えると見るか私には判断がつきません

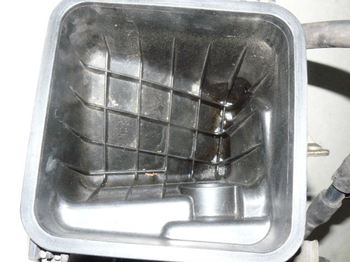

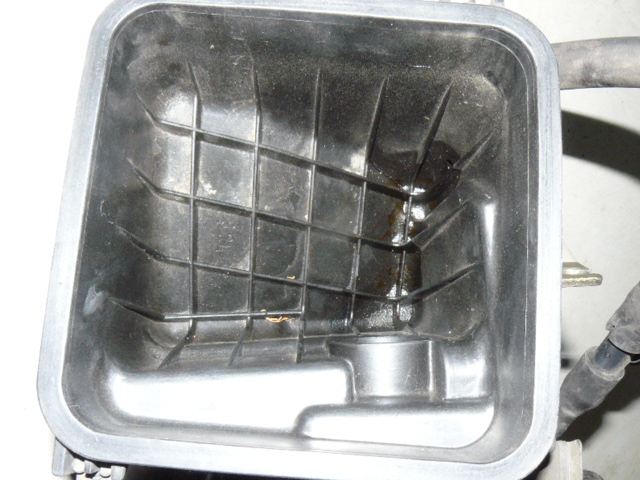

エアクリーナーケースの底には、例によって汚れがたまっています

それ程ひどい感じではなさそうですが、洗って綺麗にします

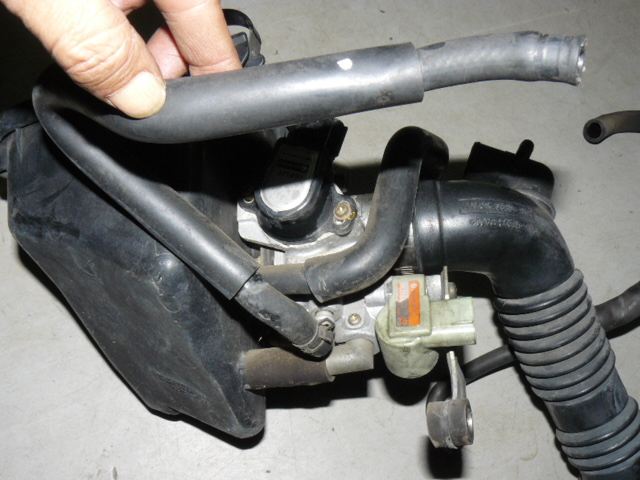

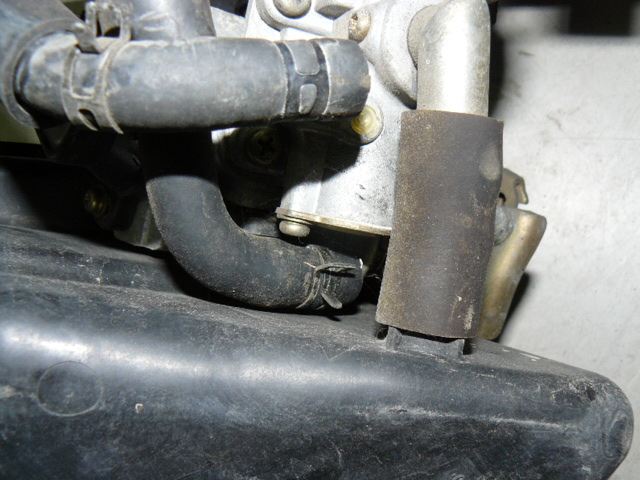

スロットルボディの下側には、ホースが３本集中しています

ちょっと外すには狭いです

水のホースが２本、エアのバイパスのホースが１本他のエンジンをあまり注視して見たことはないですがヴィヴィオのエンジンは、なんかホースだらけという印象です

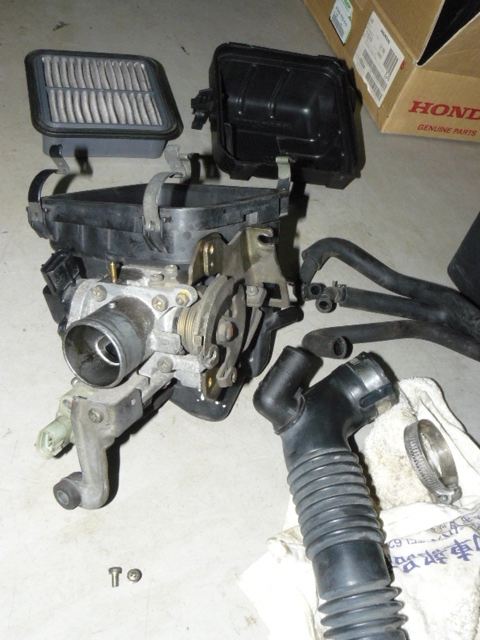

ひととおり、分解出来ました

スーチャーのホースは高いので別にしてどこまでホース類を新品に替えるか、悩むところです
