【整備315】ヴィヴィオ　アーシング取り付け　その2

アーシング集合ステーを、移動させる事にします
何人かの方は、やはりそのように工夫していました
またいい方法が見つかったら替えるとして、とりあえずラチがあかないのでこの方法でやってみます

どうやってもフードに当たりそうなので、位置を少しずらすのですが
そうするとマイナスターミナルからそのアースポイントまでの、短いアーシングケーブルが必要になります
で、作ります

太いケーブルだし、防水・防滴も考慮に入れなければなりません
でも、一本くらいなら何とか作れるでしょう

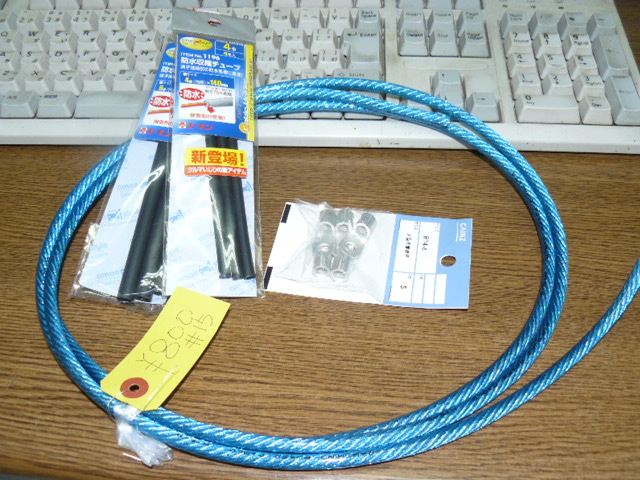

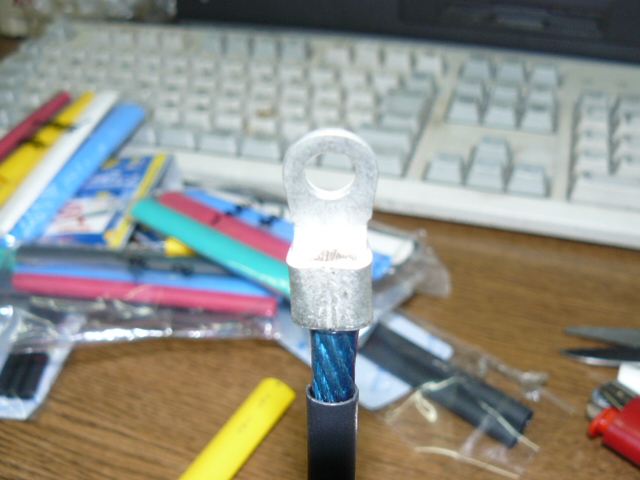

ということで、買ってきた汎用のケーブルを10cmくらいに切って、両端をカシメます
ボルト穴は6mmです

熱収縮チューブも使います

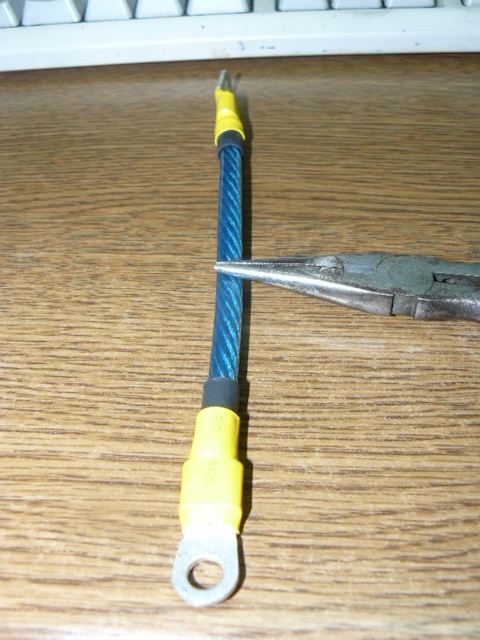

短いケーブルですが、コレがないと取り付けられません
90°ひねってあるところがミソです

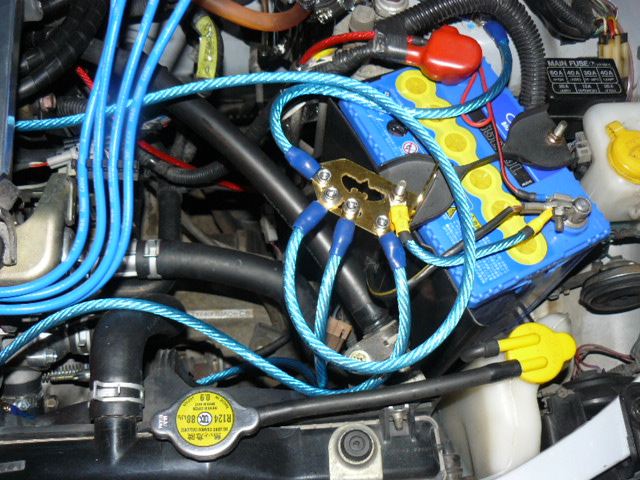

アース集合ポイントは、バッテリーボルトにしました
ここが一番じゃまになりません
そこまでの短いケーブルを作ったのです
これさえ付けば、あとはアーシングケーブルを付けていくだけです

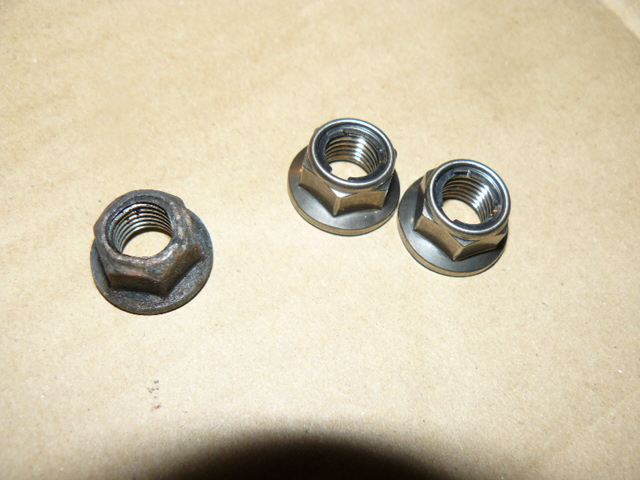

ショックのアッパーマウントのナット
ロックナット、ゆるみ止め防止機能付きのナットです
よくみると真円でなく、少しオムスビ型をしています
ということで、ウチで売っている特殊ロックナット
形状も機能もほぼ一緒ですが、ステンレス製です

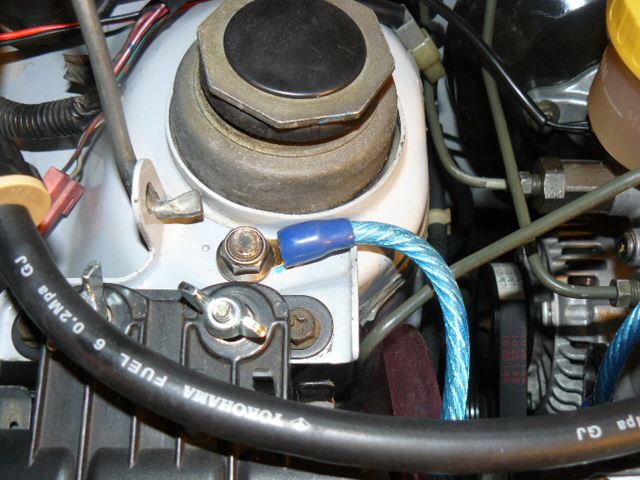

両ショックのマウントにアーシングします

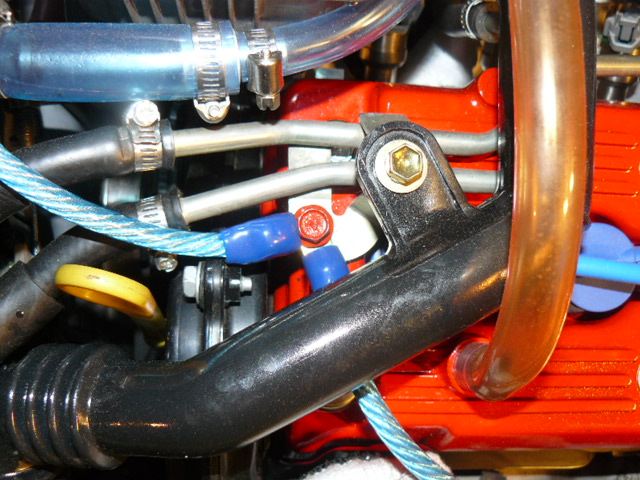

ヘッドカバー、あとヘッドもアーシングします
イグニッションコイルの根元とトゥボードにもアーシングしました

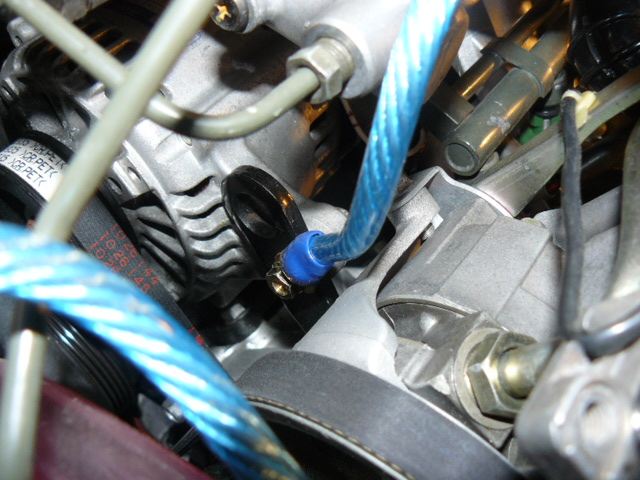

オルタネーターもアーシング
このボルトナット、相変わらず大変です
やっとの思いでつけました

キットのアーシングはこれで終わりです

あとはワイパーモーターとフードにも増設したいと思っています
