1

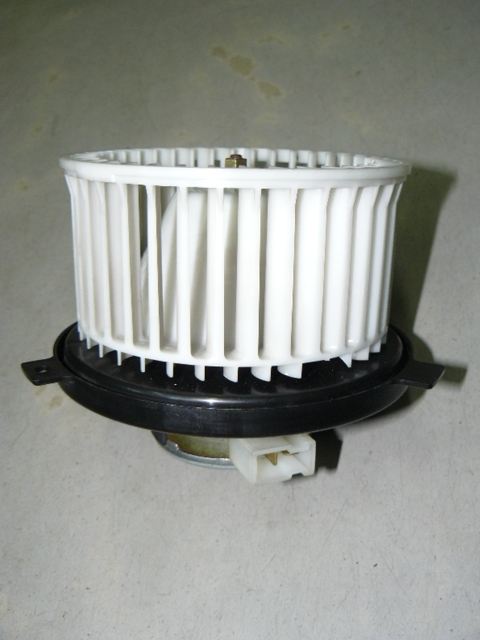

ヒーターモーターに、ファンを付けます 中心にナット一個です 切り欠きがありますので、共回りしません 残念ながら、二箇所、欠けがありますが
2

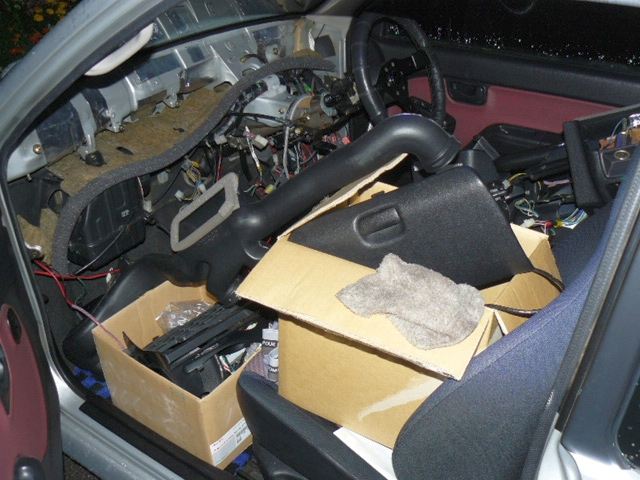

できたヒーターユニットを、いよいよ車体に取り付けます ・・・片付けからやらないと ・・・☂降ってますし ・・・夜でよく見えないし ちょっと気持ちが折れそうです
3

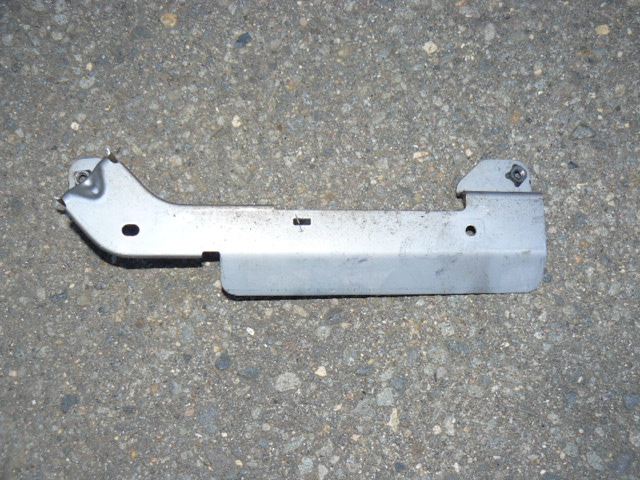

E型ヒーターケースを、他の型のヴィヴィオに取り付けるときの ミソ! このステーが必要になるそうです のうてんき。さんはじめ、多くの方のアドバイスとパクリのおかげで 忘れずに部品取りしてきました
4

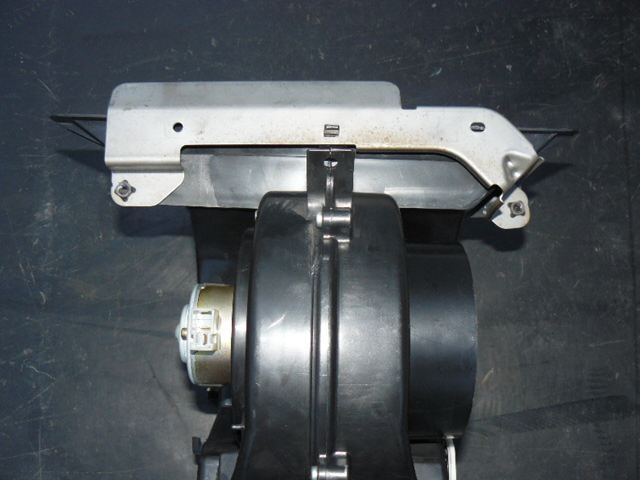

ステーのつき方がさっぱりわからないので、まずヒーターユニットに当てて見ます やってみると、取りつき方がわかったので、この向きを元に車体に取り付けます
5

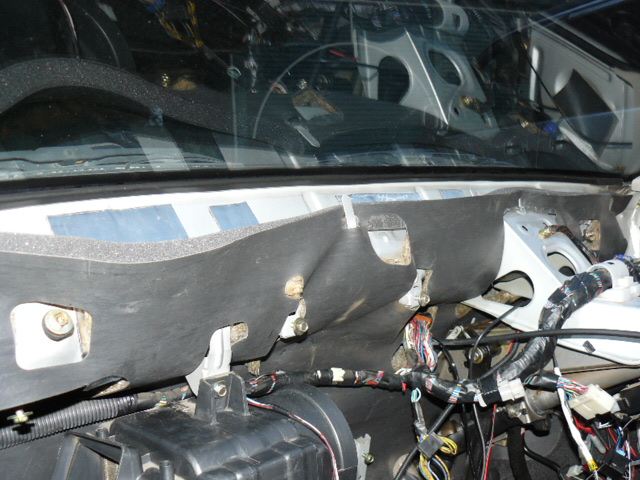

多少デッドニングした時に、ペロっとめくってあったままのカバーを元に戻します 厚手のスポンジを貼ったので、少し浮き上がり気味なのが心配です
6

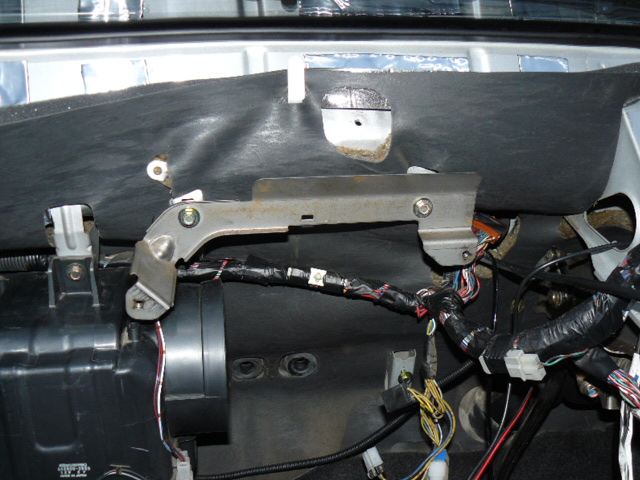

向きを確認して、E型専用ヒーターユニットステーを取り付けます 素直につきました
7

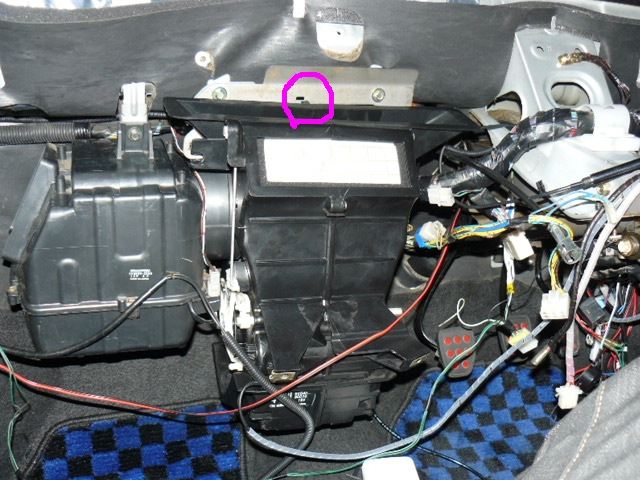

ステーが決まったので、ヒーターユニットを取り付けます 最初にヒーターパイプを突っ込んで押し込み 横にずらして丸い大きなダクトをはめ込みます 上の小穴にケーブルのクリップを止めます
8

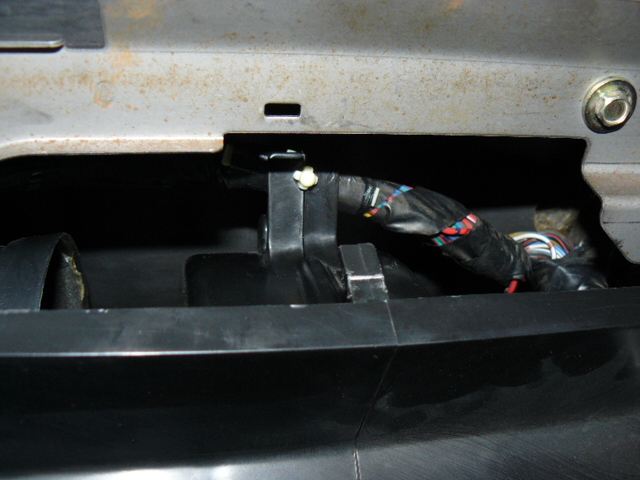

最後にステーの穴に、ヒーターユニットの出っ張りをはめ込みます ところが、ボルト2本が足りません ステーを車体に止めるのに使ってしまって、ステーにヒーターを止めるボルトが足りなくなってしまいました 慌てて6mmのボルトワッシャーを2本用意します
