【整備408】車検対策:ウインカーポジションキット取付け 3

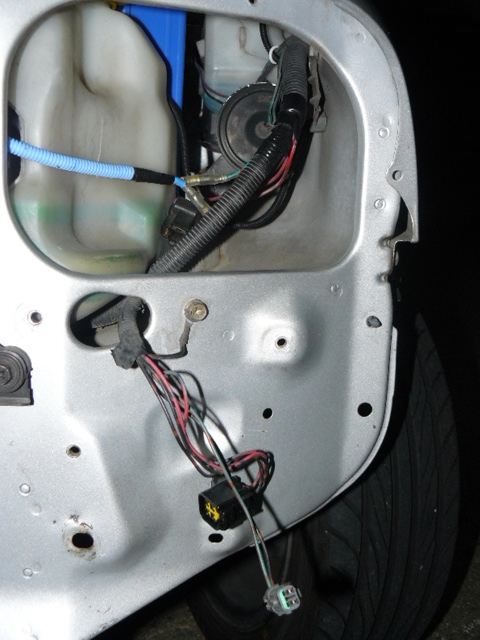

はがしたコルゲートチューブを戻し、配線をナシジテープで巻きなおして、左側は終了しました

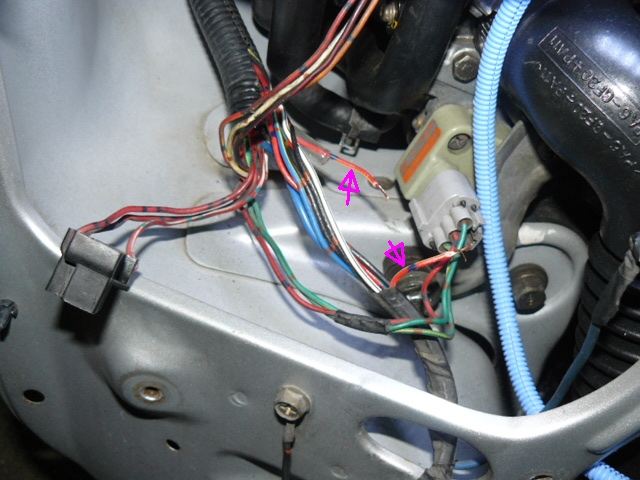

右側も同じく、配線をちょん切ります
【赤に黒点（青点?）、黄色スジ】　の線です

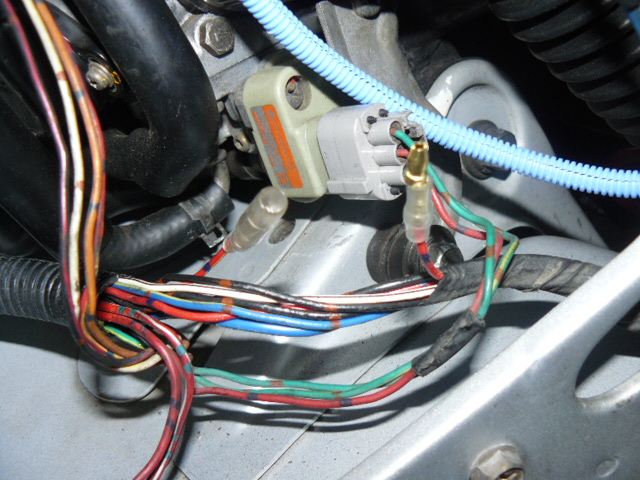

同じように、狭い所で苦労してギボシを付けました
寒いので、会社に戻って暖をとって体を温めながらの作業です

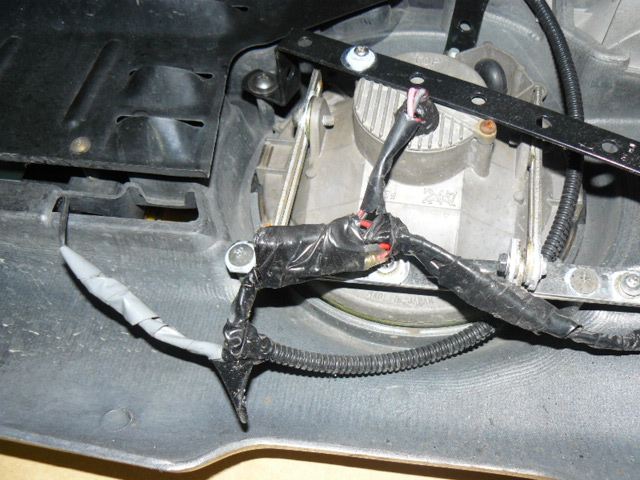

次に、バンパー裏の、プレオフォグの作業にかかります
ここからポジションの＋線を割り出します

プレオとヴィヴィオのフォグはカプラーが違いますが、私はｳﾞｨｳﾞｨｵ用に付け替えてあります

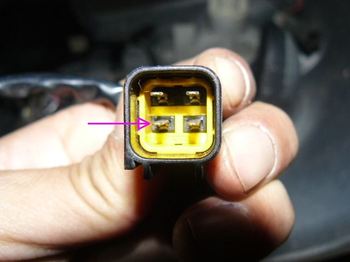

線を探すと、矢印のピンにポジションのプラスが来ているようです

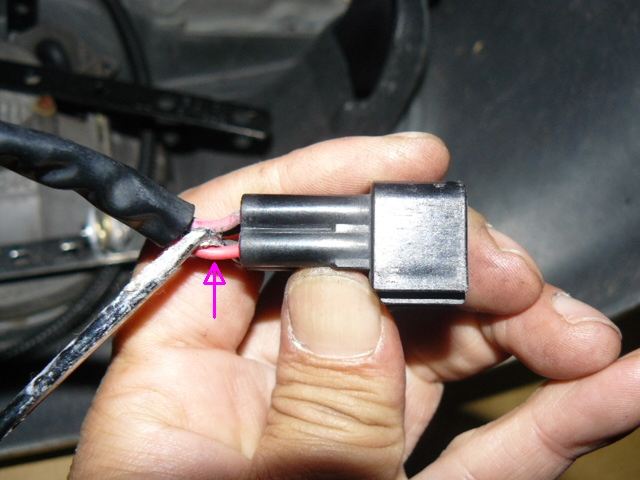

私はポジション加工した時、フォグの色とまったく同じ赤黒の配線でつなげてしまっていました
こんな事があるなら色を替えておけば良かった、と思っても後の祭りです

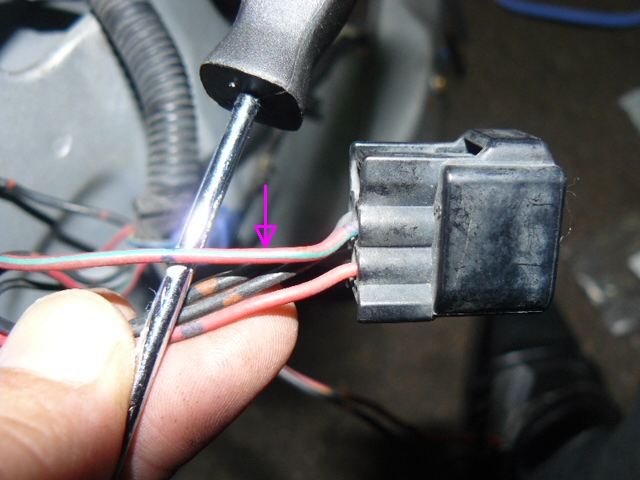

ボディ側の相方のカプラーで見ると
【赤に青点、緑スジ】　です
・・・まったく、配線と言うものはややこしいですが、こういう事があるからすべての回路の配線の色やデザインを替えてあるのですね
よく考えたものです

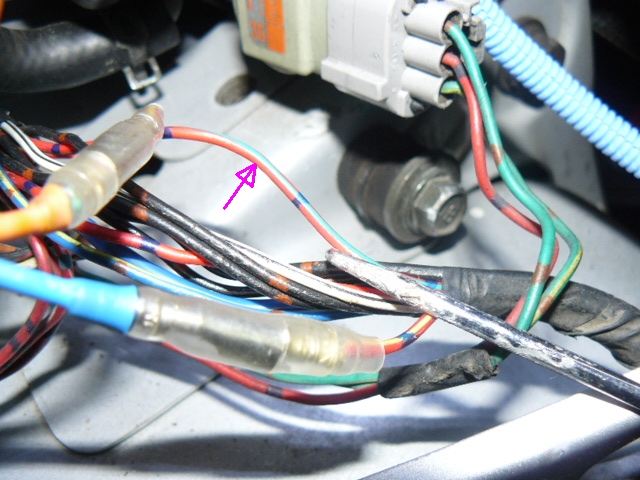

線を追っていくと、見つかりました
この線はちょん切らず、少し皮をむいて、ウインカーポジションのユニットから出ている線を割り込ませるだけです
コネクターを使えば簡単ですが、前述した通り私はコネクターに嫌われています
