目的 修理・故障・メンテナンス
作業 DIY
難易度
作業時間 30分以内



1


メーターはほぼ完成ですが、パワーランプがまだつきません
パワーは、オルタネーターの負荷切り替えスイッチに連動させたいのです

ということで、まずスイッチを探します
エーモンでよさそうなのが出てました

2

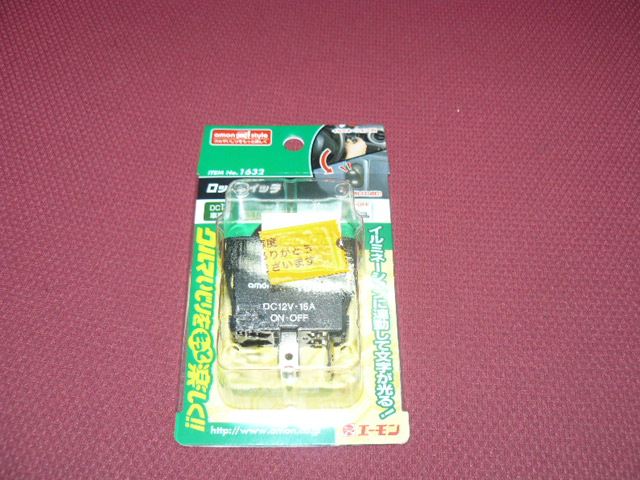

NO.1632
イルミ付きロッカースイッチ

なんとなく、ヴィヴィオのスイッチパネルにそのままはまりそうな雰囲気

3

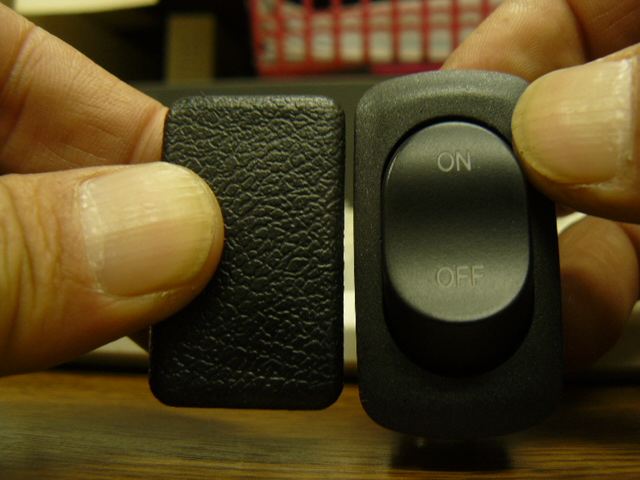

めくらぶたと大きさを比較します

ちょっとフェイスパネルが大きいですが、問題は裏側

4


非常に似たような大きさです
ひょっとしたら、このままうまくはまるかも

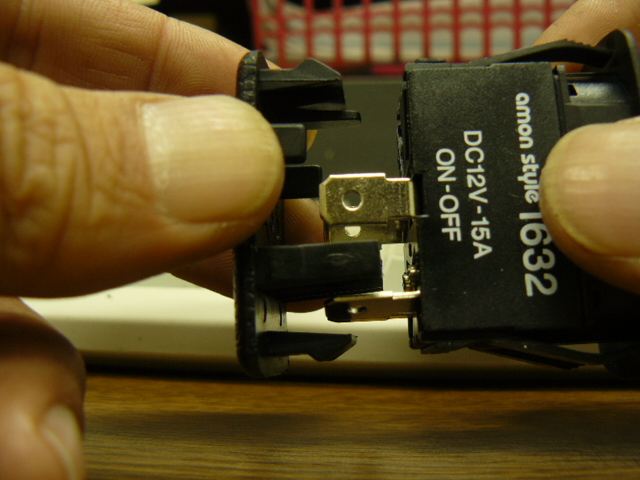

やってみました

・・・現実は甘くありませんでした
微妙に、ビミョーに入りません

5

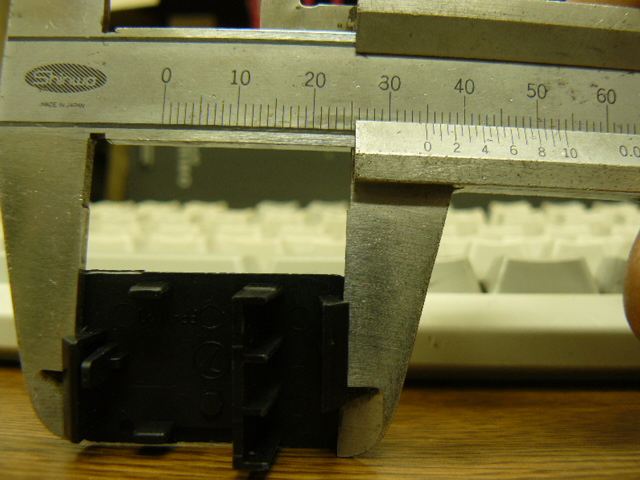

ヴィヴィオのスイッチ(メクラブタ)の大きさ

約35mm

6

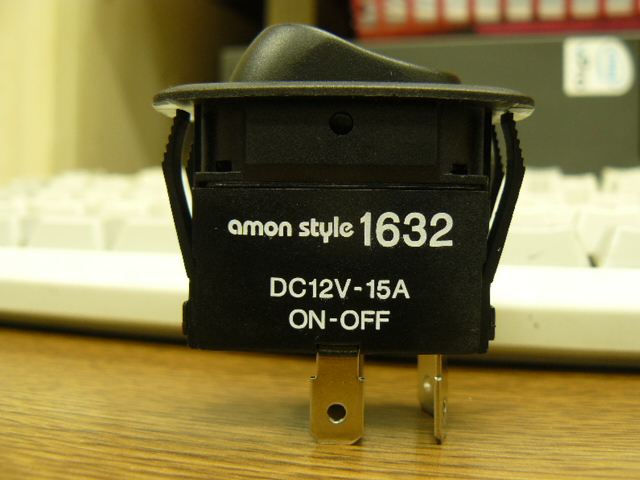

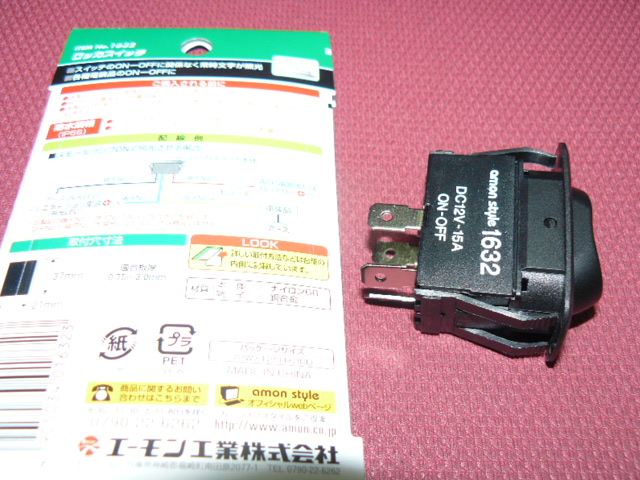

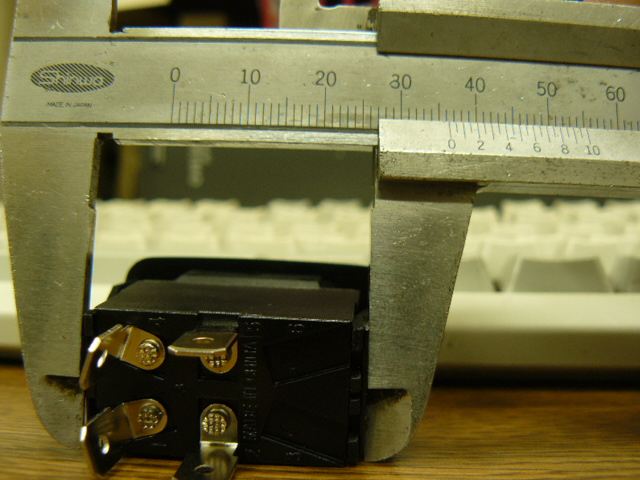

エーモンの1632 ロッカースイッチ

約36mm

なんと! たった1mm
このわずか1mmの違いではまりません

7


う~ん
このまま取り付けば、非常に楽チンです

わずか1mmなら、スイッチかインパネを削るしかありません
その位の加工なら、手間はかからないでしょう


8


並行して、回路を考えます
ステラ・R2用オルタネーターの専用ハーネスから出ている一本の線を、アースに落とせばいいだけです
あとはスイッチ本体のイルミ接続

回路的には簡単ですが、オルタ→スイッチ→メーター というコードの取り回しの方がよっぽど大変そう

この回路図は、ハーネスを買った時についてきたもの
新充電システムにともなうオルタ発電量切り替えは、たった一本のコードで出来るようなのです
ボカシてあるのをご了承ください
