【整備101】キーレス 取付 5

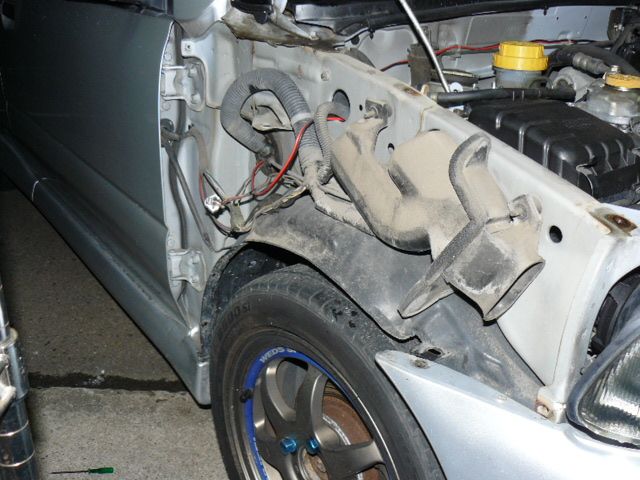

配線を室内に引き込むために、フェンダーを外します
外さなくても前は通したのですが、勉強のためです
・・・えらい勉強になってしまいましたが

結論から言えば、夜の老眼作業では、フェンダーを外さなければもう無理だと思ったからです
こちらの方が、確かに断然早くて楽です

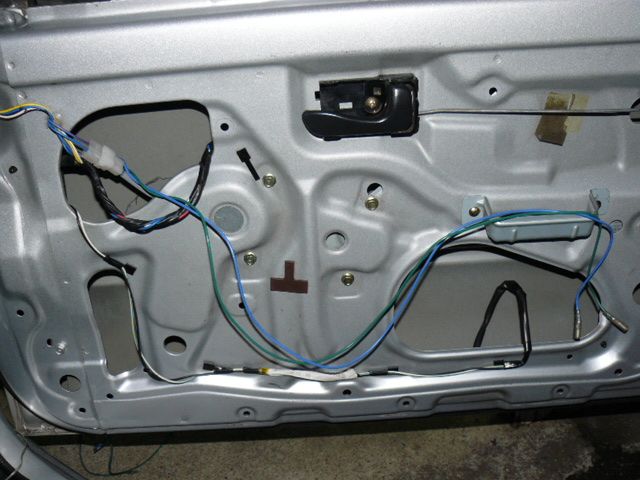

ドアハーネスに合わせて引き回します
ガラスが下がった時に当らないように

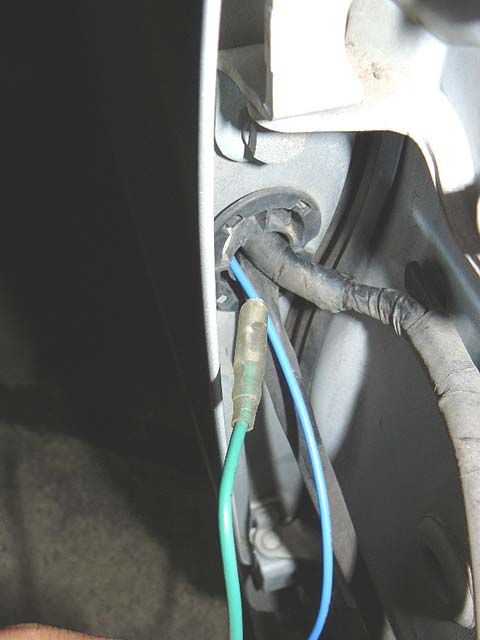

ドアのグロメットから配線を通します
ギボシが付いてても、一本づつなら楽に通ります

後でコード類の引き回しが決まったところで
かみ込まないように、タイラップでドアハーネスに止めます

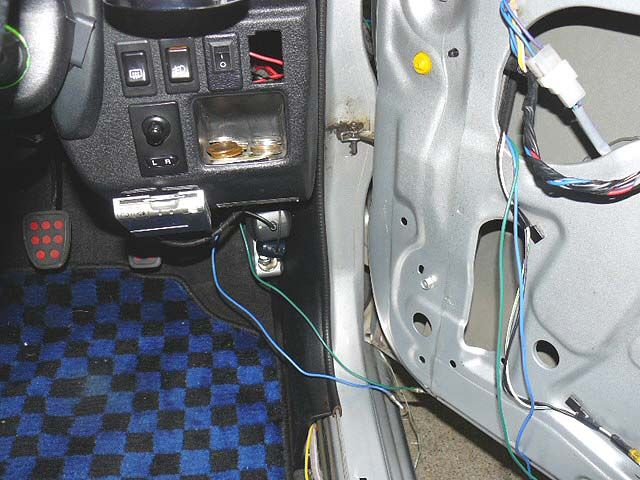

ドアロック～ドアのグロメット～フェンダー裏～室内へ
配線が回りました

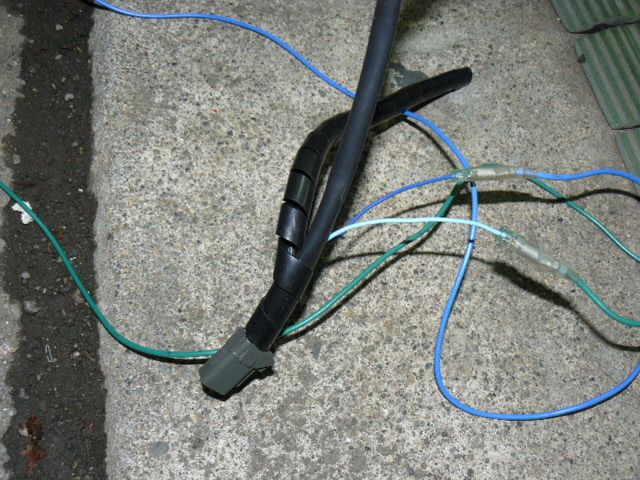

ちょっと長いようなので、少しでも邪魔なコードを減らすよう丁度良い長さで切って端子を付け直します

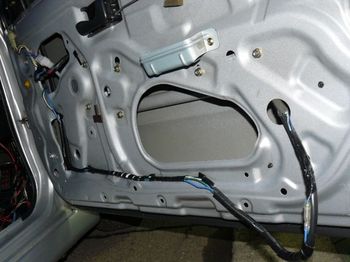

結束チューブで巻いて、ドアハーネスに這わせます

後はドアロックにカプラーをつなげれば、一応ドア側は終わり

パワーウインドウスイッチをつけて、ガラスがハーネスに干渉しないかチェックしておきます

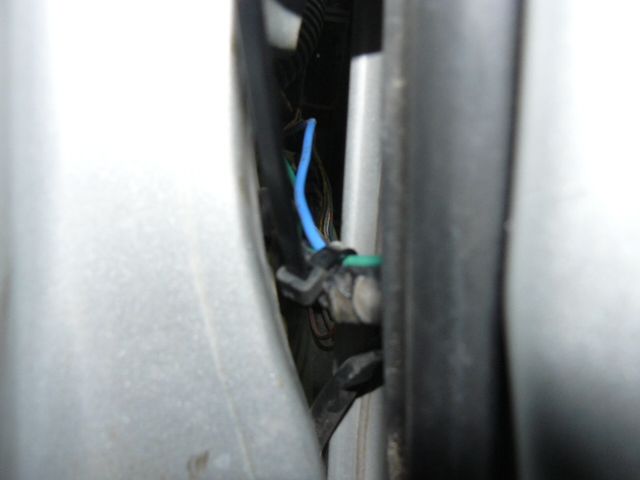

コードの長さが決まったので、フェンダー裏でドアハーネスと配線をタイラップで結束して固定します
たいしたことではありませんが、コードが緩んだり遊んでヒンジやチェッカーに噛み込まないようにするためです

さあ、皆さんおなじみ

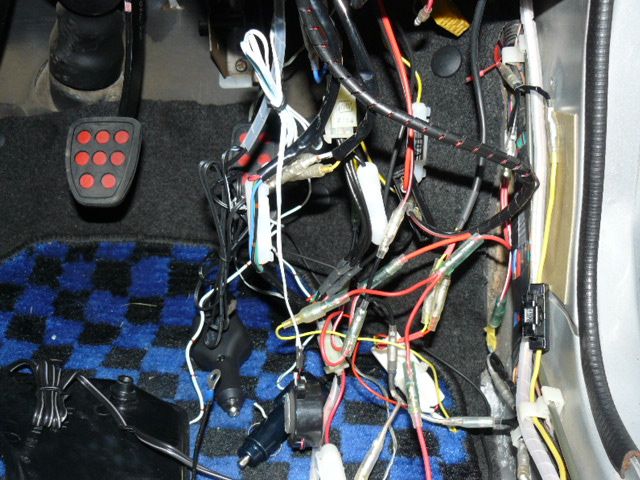

室内側は配線がにぎやかです
これからもっとにぎやかになるのです
