【整備357】インパネまわり改造 その35 E型ﾋｰﾀｰﾕﾆｯﾄ分解清掃6

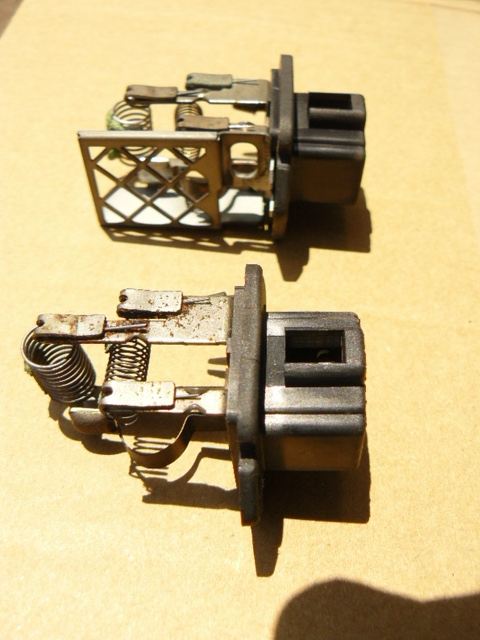

ヒーターレジスター　比較
上がＥ型で、下がＣ型です

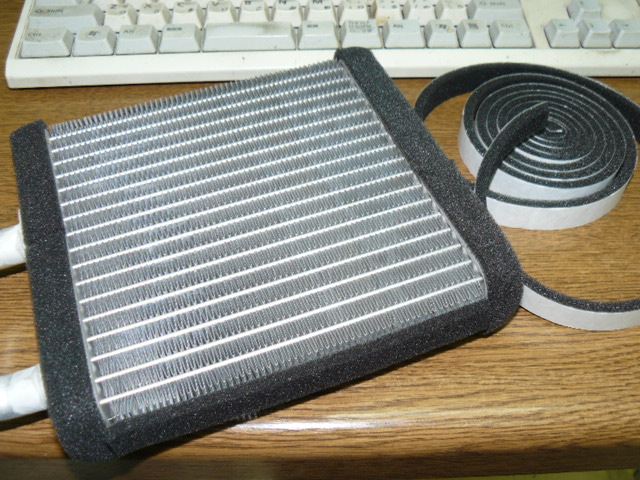

綺麗にしたヒーターコアに、スポンジを元の形に貼っていきます

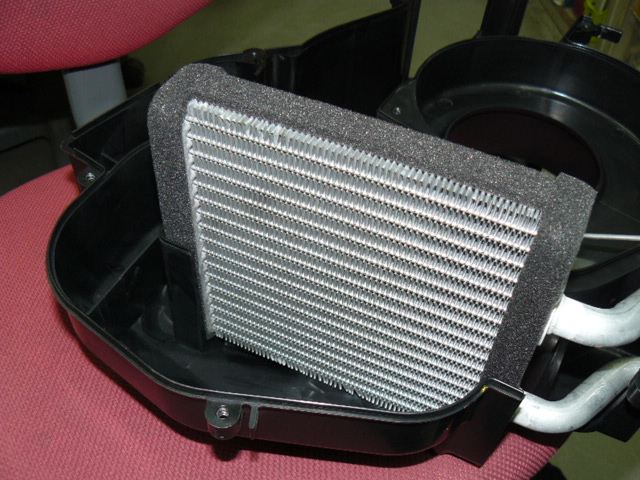

はめて見て、感じをつかみます

ゆるすぎず、きつすぎず

ヒーターコアはネジなどで一切固定されていません
ただはまっているだけなので、この感覚は大事な気がします

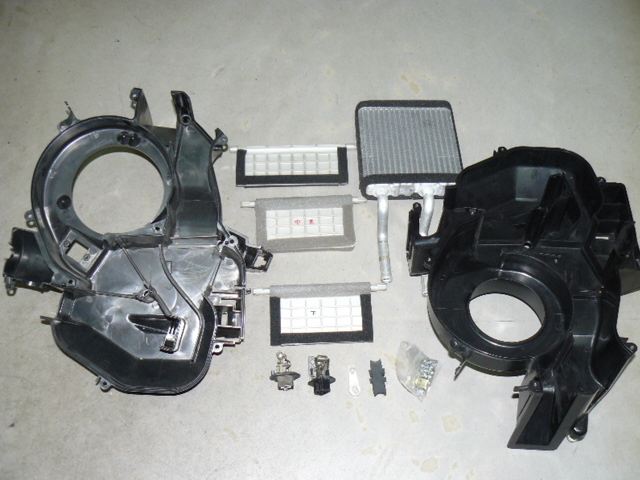

パーツはすべて分解清掃終わりました
これで安心して綺麗な空気が吸えるというものです

・・・ヘビースモーカーの私が言うのも、なんだか

パタパタの向きに注意して、組み込みます

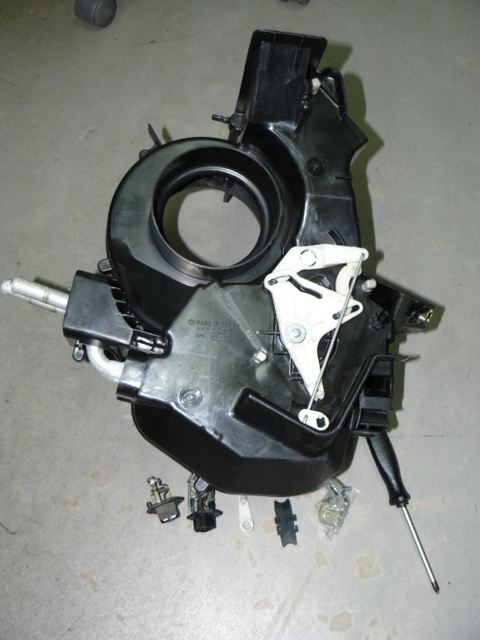

ヒーターケースのネジを止めたら、パタパタをそれぞれ手で回してみて問題ないか確認します

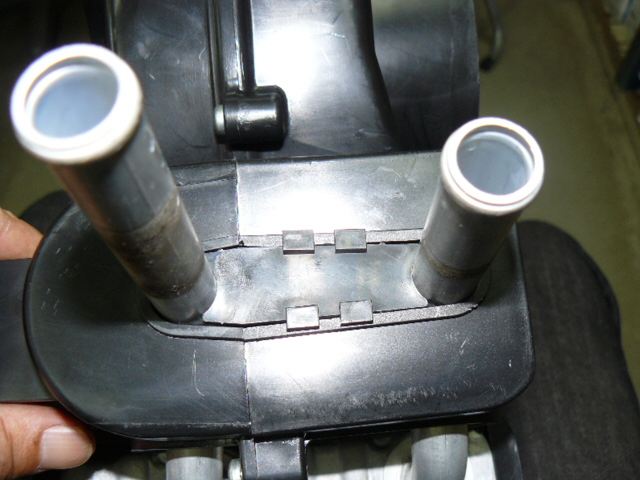

コアへのクーラントの入り口出口のパイプ
その間に小さいプレートを使っているので、これも忘れずはめます

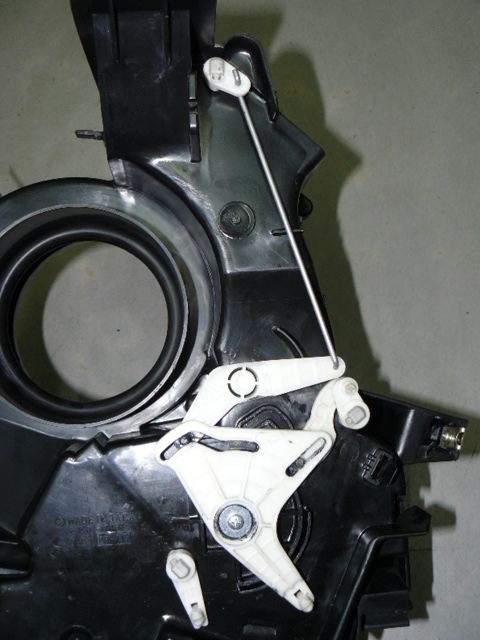

リンクを、外す前の自分の写真を見ながら組み合わせてはめていきます

最後に、コントロールワイヤーが引っかかるところを持って、手動でパタパタやってドアがちゃんと閉まったり開いたりするか確認します
結構面白い動きです
不思議な構造です

裏側にも一箇所ありますので、それも付けて動きを確認します

グリスは適当なものがなかったので、ディスクパッドグリスを適当に稼動部に塗り付けました

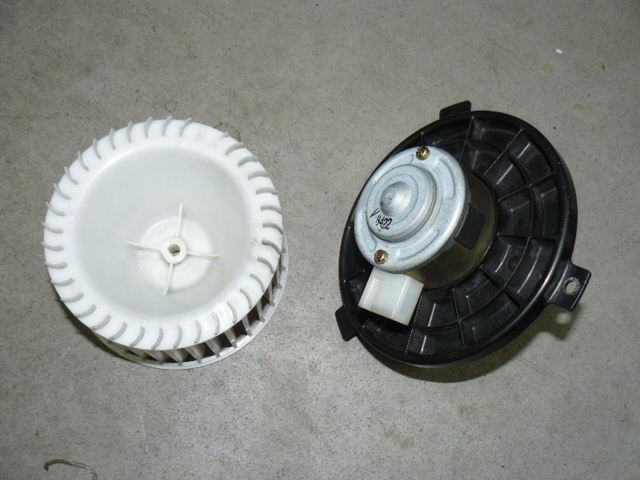

今回、ヒーターモーターは拭き掃除だけに留めて、分解まではしませんでした

ちゃんと動くこと前提で走ってます
もし動かなかったら、Ｃ型の物をつけます
