電動格納ドアミラー研究　3

日　時 2012年　2月　25日
ジャンル 研究・調査
難易度 ★★
作業内容 ドアミラー・電装格納・プレオ





1

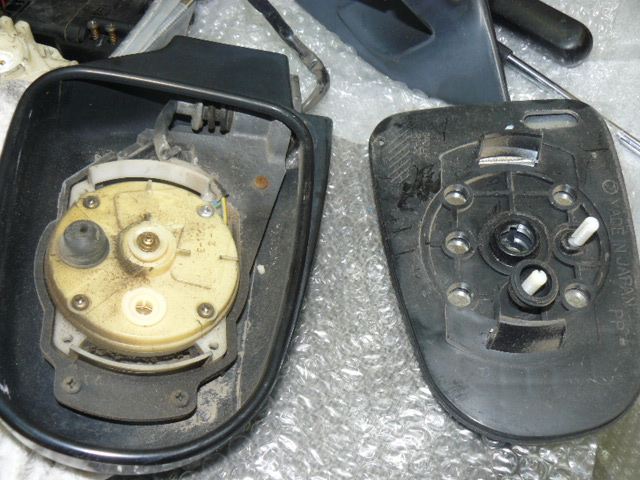

構造は、ヴィヴィオもプレオも似たり寄ったりと思います



2

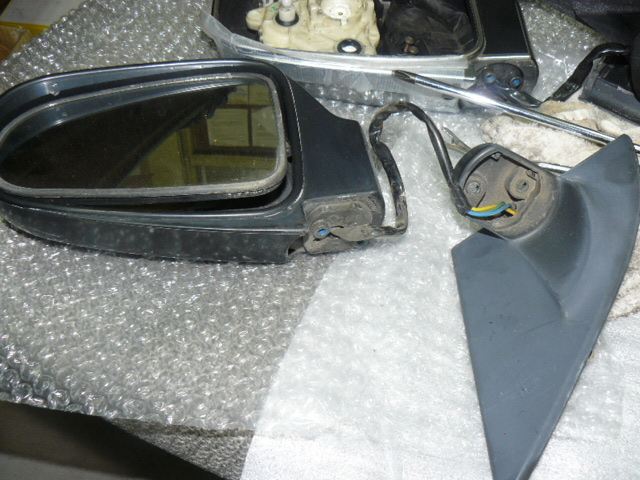

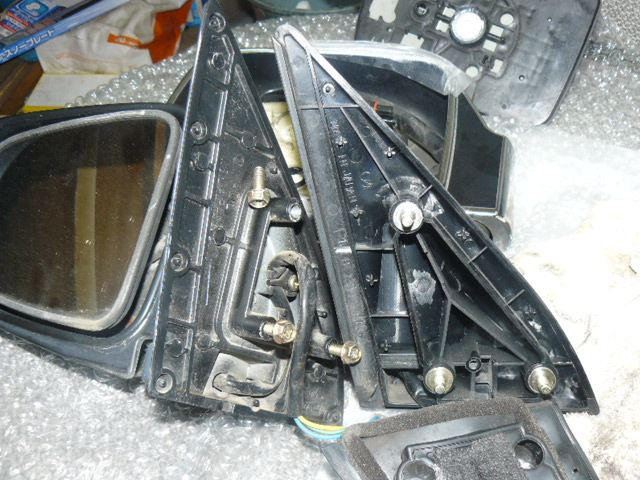

取り付けがこの通り違います

プレオはネジ３本

ヴィヴィオはネジ２本



3

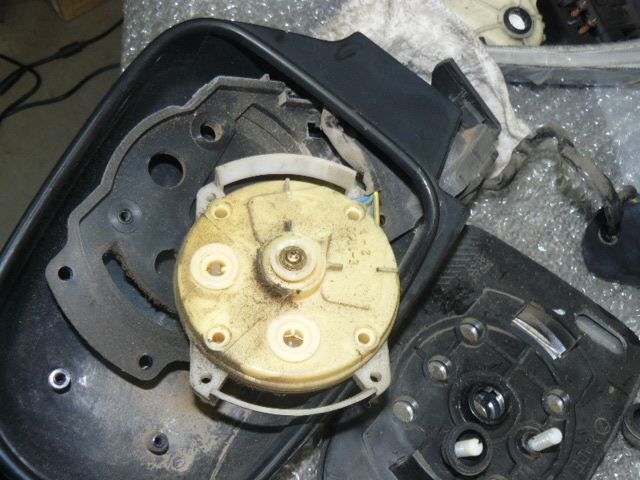

プレオの土台と比べてみると、ネジ止めが逆になってます



4

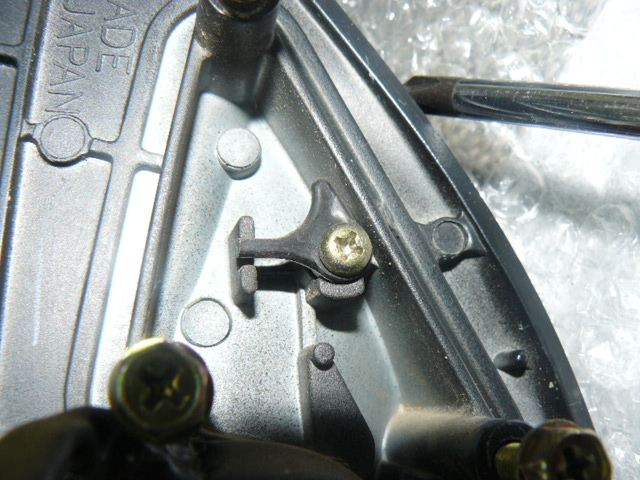

配線は綺麗にまとめられて、ミゾに走ってます

これは配線止めのようです



5

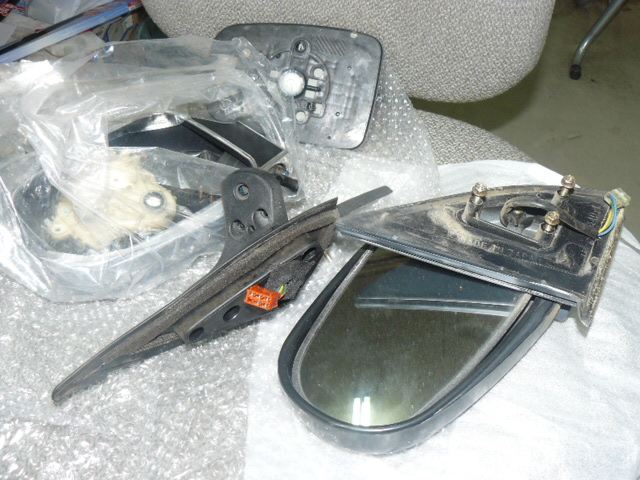

土台がとれました

6

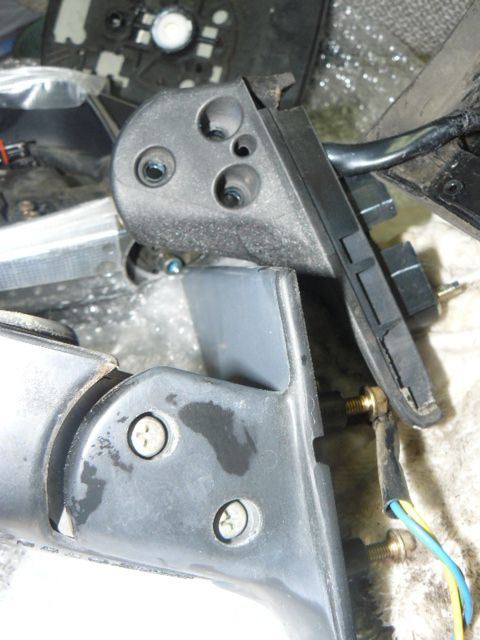

最初から、割るつもりではがしました

そのとおり、真中のタマが割れました（泣）

7

ミラーのアクチュエーターを外します

8

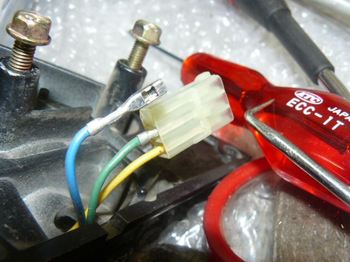

コネクターは３極

コネクターツールで一本ずつ外します
