【整備503】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 10 右ﾄﾞｱﾐﾗｰ作成穴あけ失敗

順序が後先になりましたが、ヘタクソな右側作成も備忘録として載せておきます

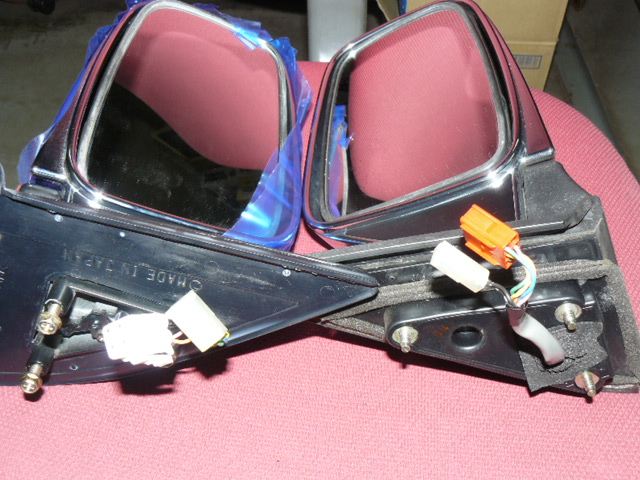

写真のミラーは、左はヴィヴィオ土台乗せ替え済み
右はこれから作成するプレオミラー

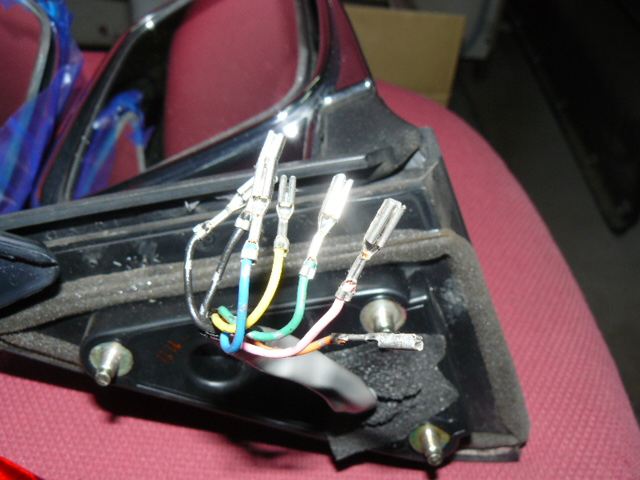

プレオミラーヘッドを土台から抜くため、カプラーからコネクターを７本抜きます

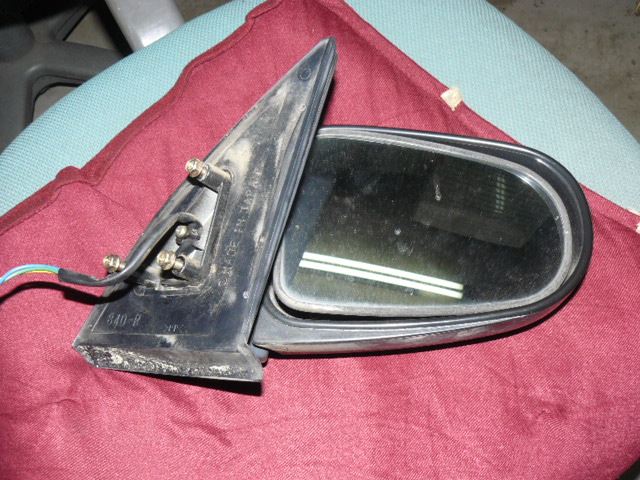

ヴィヴィオミラーも、同じく抜きます

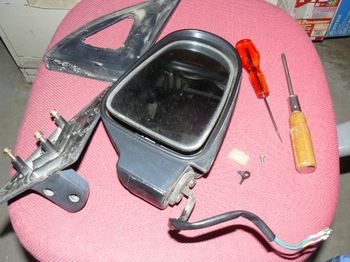

ヴィヴィオミラーをバラバラにします
土台とパッキンだけ使います

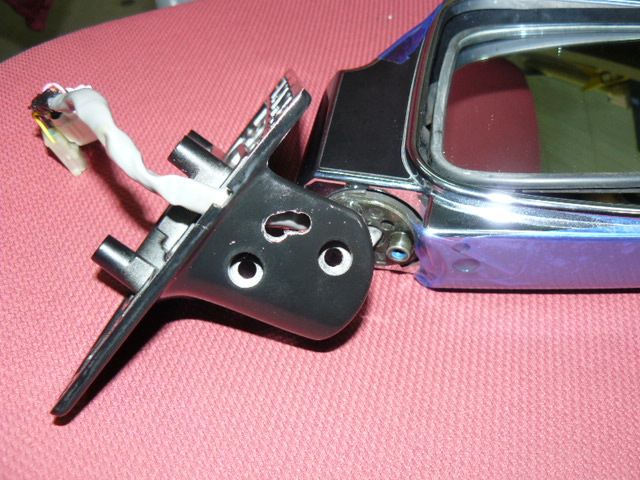

土台の穴を、失敗しました
カンで適当にあけたため、少し位置がずれてボルトがはまりません
ドンドンずらしていって、こんなみっともない穴になってしまいました

止めてみると、若干ミラーが傾いて付いているようです
電格操作時に、ミラーヘッドと土台がスレそうです

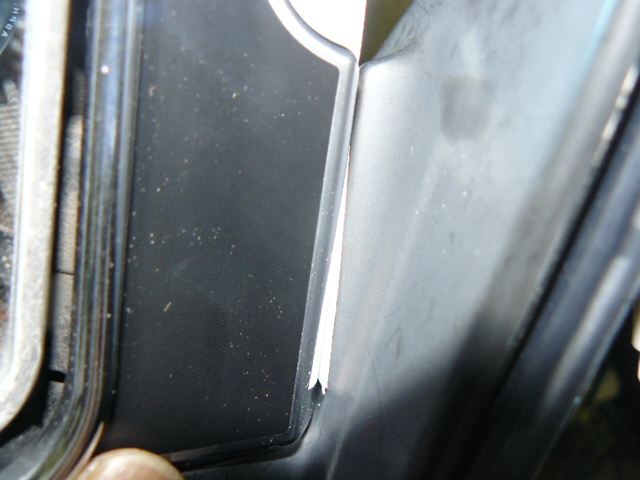

クリアランスは、紙一枚の厚み

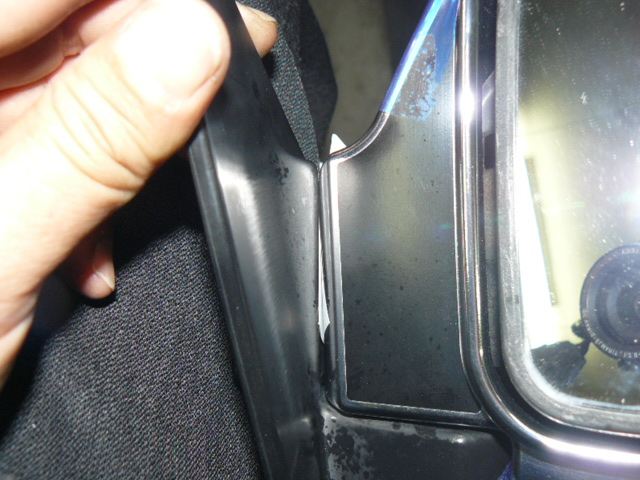

名刺をゲージ代わりにして、紙がはいるかどうか試します

う～ん
ちょっと厳しい
ボルトを締めたり緩めたり、穴を再度拡大したりして、紙一枚がなんとかはさまる位のクリアランスを確保しようとします


適当なところで、終わりにしました

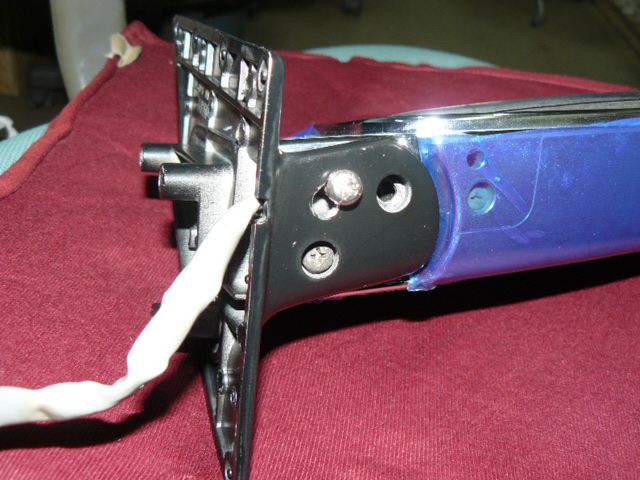

ボルト穴はこんなに広がってしまいました

まあ、なんとかなるでしょう
下側だから水は入りにくいし、見えないし
電格モーターは強烈だから、ちょっとぐらいスレたって格納してくれるでしょう
と自分を納得させます
