【整備626】ヴィヴィオ プレオファン 交換 2 ｳﾞｨｳﾞｨｵ用ｶﾌﾟﾗｰ変更

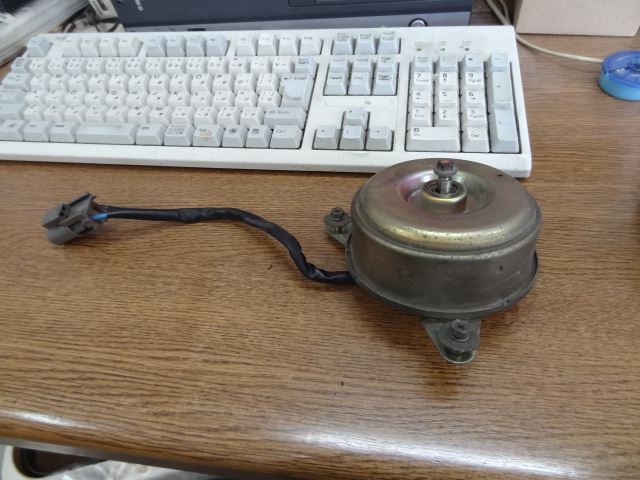

バラしたプレオのラジエターファンモーター

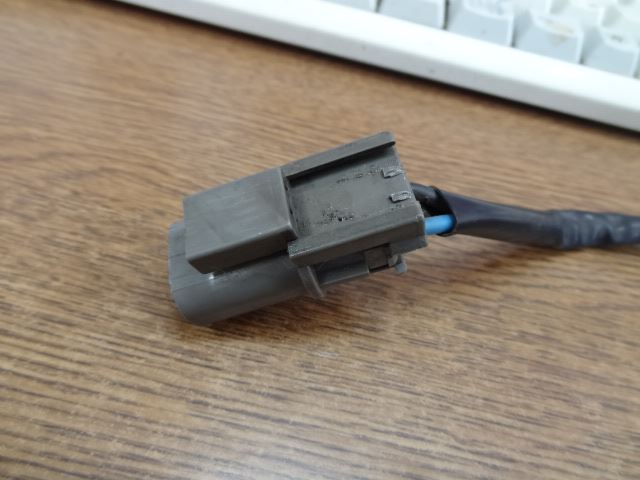

カプラーが合わないので、ヴィヴィオの車両側に合うように工作します

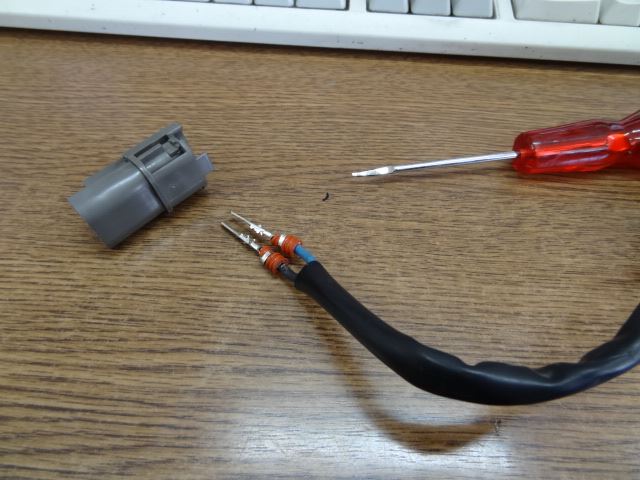

とりあえず、防水カプラーから端子を引き抜きました

カプラーの変更だけで、端子は使えるかもしれないと思ったからです
でもえらい苦労しました

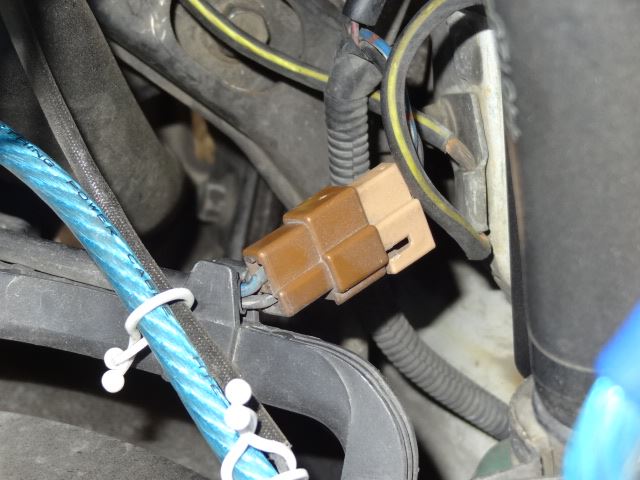

ヴィヴィオのカプラーをよく見てみると、よくある２極のロック付きＴの字カプラー

・・・端子は使えません

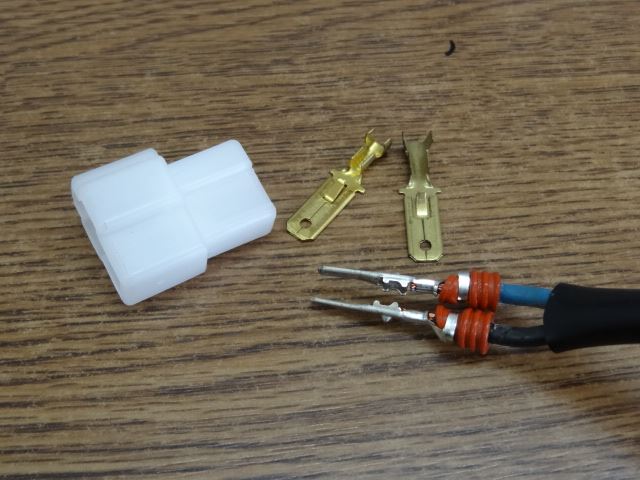

端子は多分このような平端子のハズです

仕方ないので、チョン切って作り直します

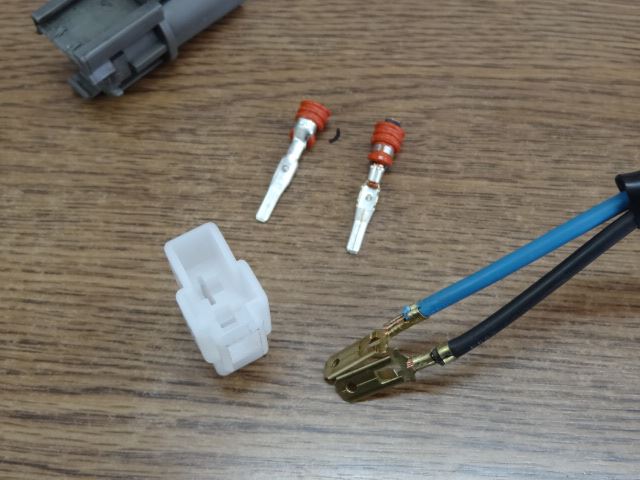

付け替えました

端子同士が垂直になるようにつけるのがちょっとしたミソです

端子を間違えて入れないように気をつけます

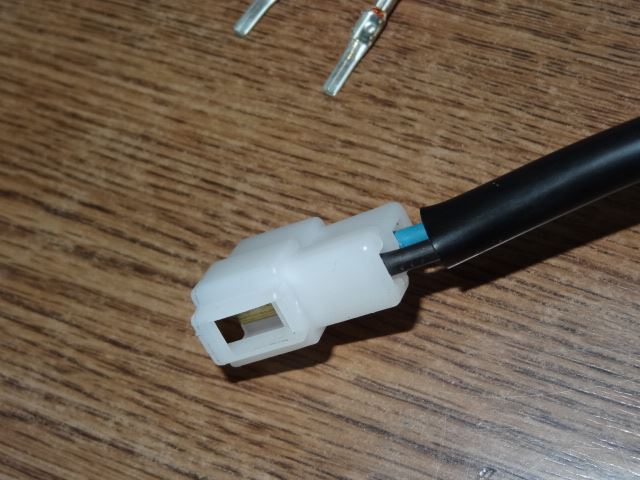

Ｔの字の、平らな頭にアースの黒
垂直側に青の線　でよかったと思います

これを逆につけると、どうもファンが逆回転になるようです

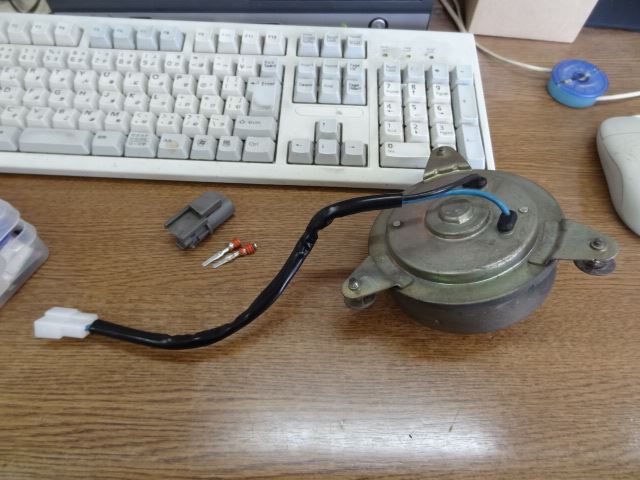

付け替えできました

線の長さが心配だったのですが、結果的に長すぎるくらい、十分に足りました
