【整備633】ミラーヒーター回線作成 2 ﾘﾚｰ研究･配線加工

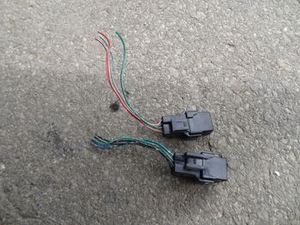

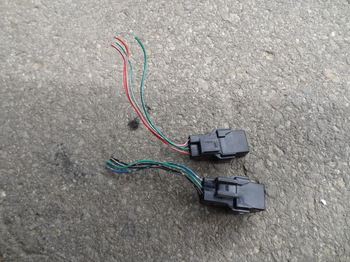

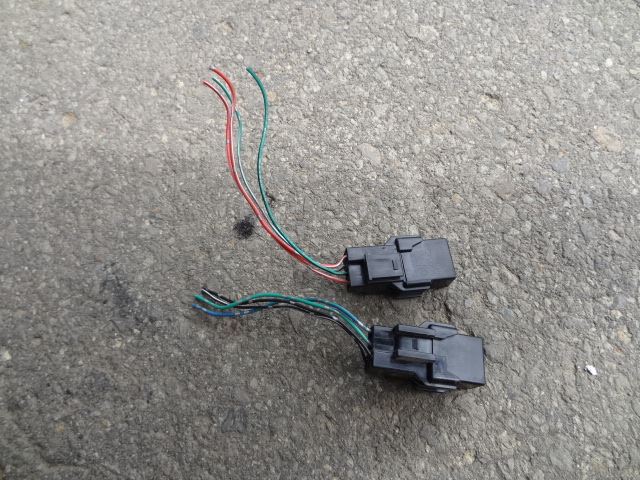

一応、そばに似たようなリレーがくっついていたので、保険にとっておきます

似てると言うより、同じもののような気がします
使用用途は違うのでしょうが

プレオのメーターつけるのに苦労しました
プレオのミラーつけるのも苦労しました
配線図のコピーは字が小さいし、肝心なところが切れてるし・・・

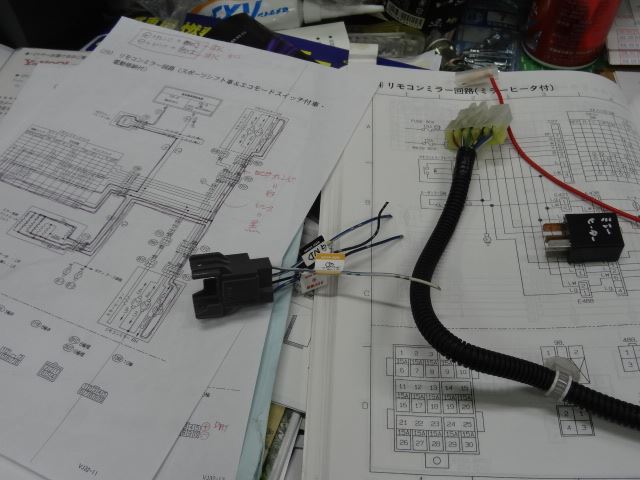

ということで、思い余ってプレオＤ型配線図集を買いました
これでいちいちＤに借りにいったりコピーをもらわずに済みます
書き込みも自由ですし、汚そうが破ろうが、私の勝手です

でもやっぱり字は小さいので、拡大コピーして使います
前のミラー取り付けの時の、大事な書き込みも参考にします

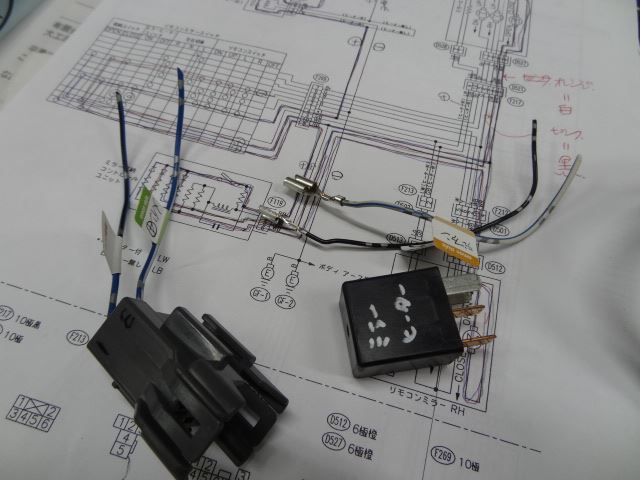

一応、リレーから出る４本の配線を解読し、名前のタグをつけました

配線の色から判別して、これがミラーリレーに違いないと思い、間違えないように名前を書いておきます

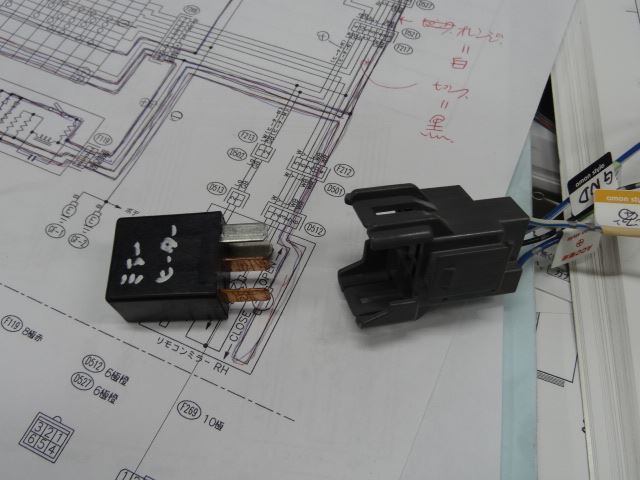

ロックもなにもついていないのですが、抜くのは結構大変です
これだけしっかりはまっているのならば、なるほどロックはなくても大丈夫そうです

早速、自分なりの配線を作るため、リレーのコネクターから端子を抜きます

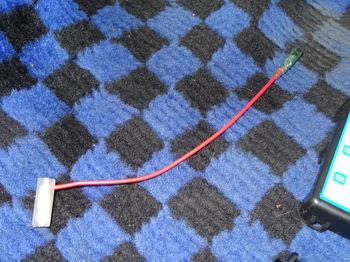

ヒューズボックスから電機を取り出すため、ワンタッチ電源を使います

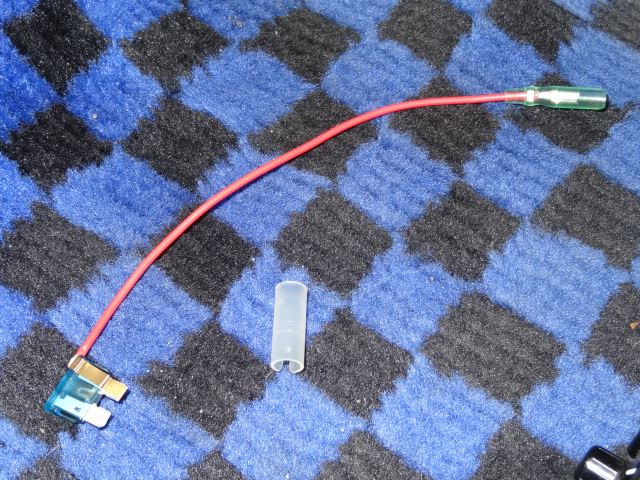

こんな風に、ヒューズに差し込んで、ヒューズボックスに差し込みます
じゃあなんでエーモンにあるような最初からヒューズ付のにしなかったかと言うと、ヒューズボックスの中で取り出しがかぶったら困ると思ったからです

このワンタッチ電源は、ヒューズ付電源にもかぶせることができるからです

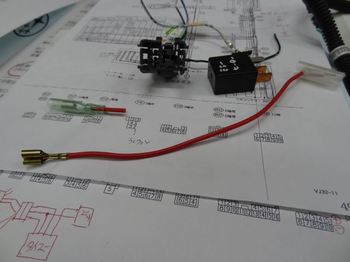

メス側をちょん切って、平端子メスに付け替えます
これでリレーのコネクターに直接入れることが出来、接続箇所をひとつ減らすことが出来ます
