【整備635】ミラーヒーター回線作成 4 ﾘﾚｰ接続端子比較

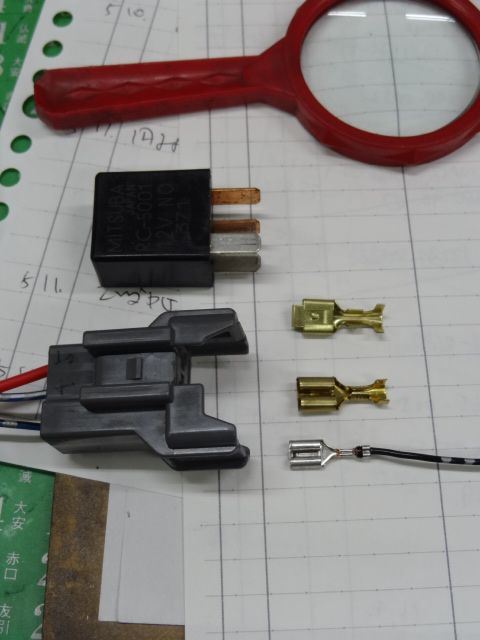

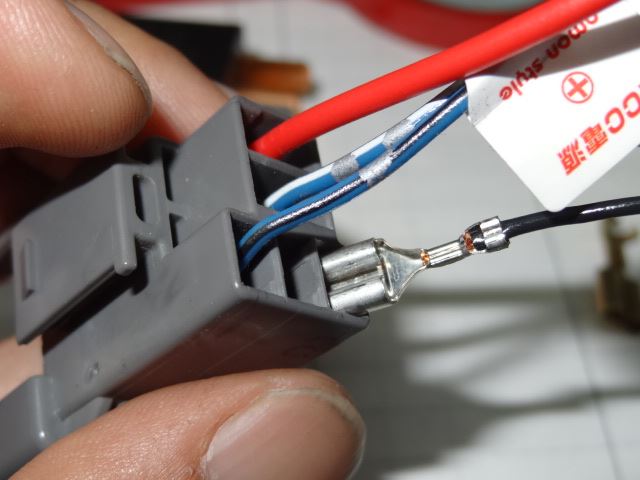

このリレーの、白い方、もう一度はまるものが無いか確認します

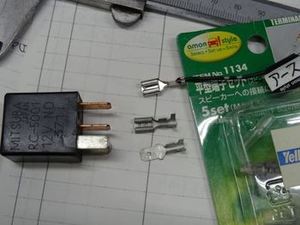

スピーカー用のギボシが近い感じ
でも微妙に違います

また違う端子を探してきました
電装店でわけてもらいました

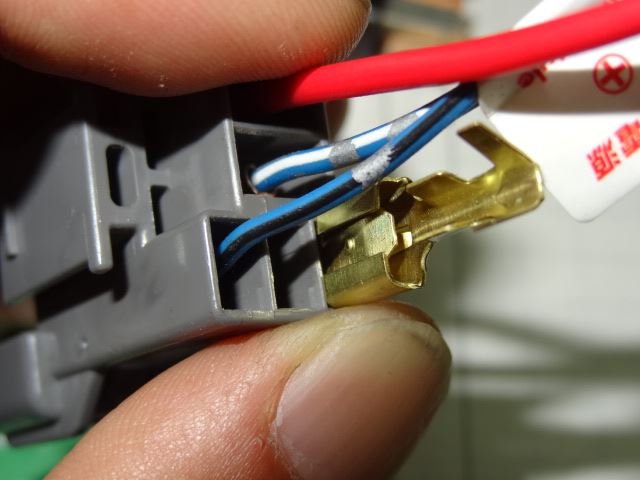

これは、元々カプラーに入っていたもの
当然、問題なくはまります
このサイズに合えばいいのです

が

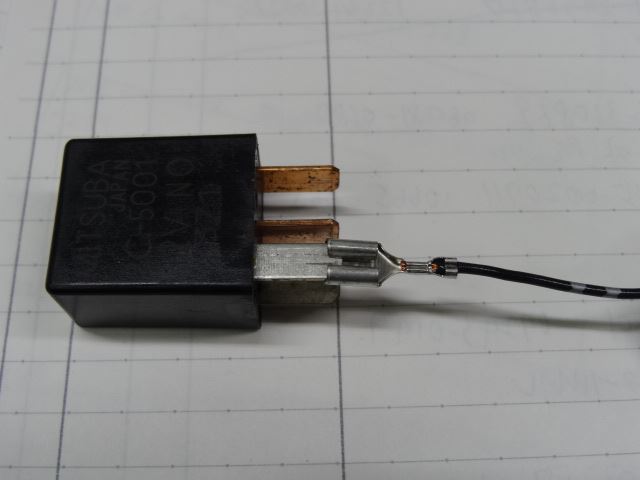

微妙に大きくて、これがはまりません
イケルと思ったのですが

やっぱり、元々のものでないとダメなようです

散々色々な端子で試して挫折
ここにきて、ようやく諦めがつきました

仕方なく、このハーネスを使います

回路をいろいろ考えたのですが、どうしてもよくわかりませんでした
そこへ、みん友のサイクロン63さんがやってきて、ヒョイヒョイと回路を説明してくれました
まるで、目からウロコが剥がれ落ちるように、回路の解き明かしをしてくれました

結論として、バッ直をもう一本、引きなおす事にしました

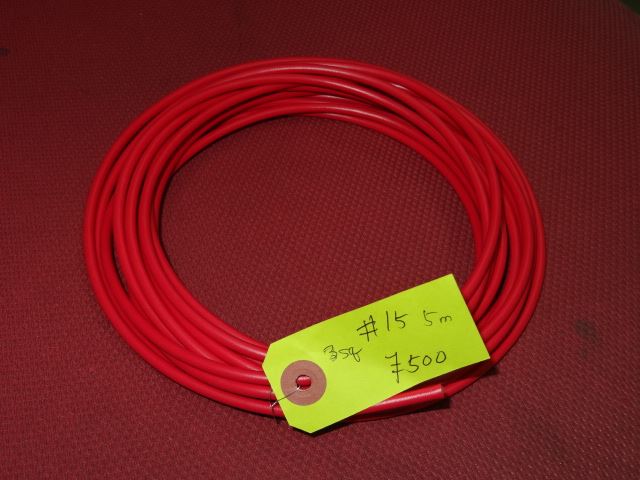

これは３スケのケーブル
太いです

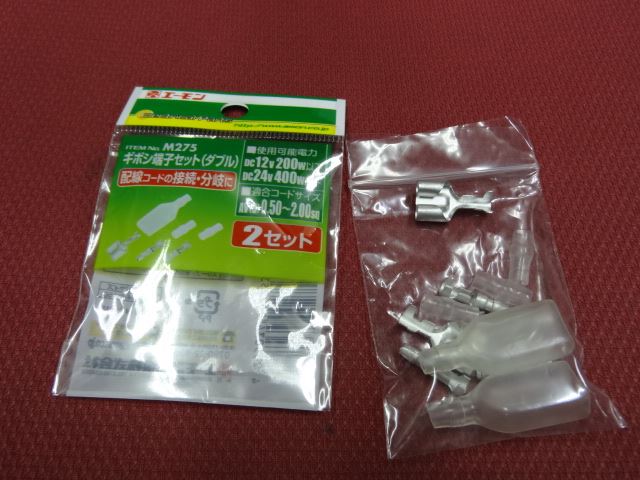

電力を大量に持ってこれるので、せっかくだから二又ギボシで電力を分けられるようにしておきます

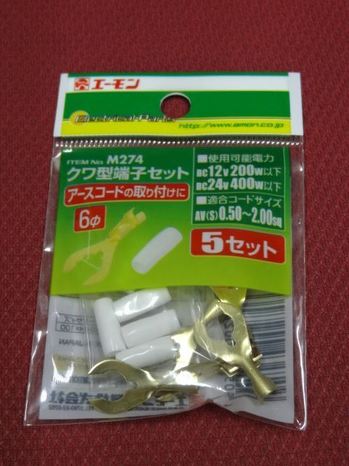

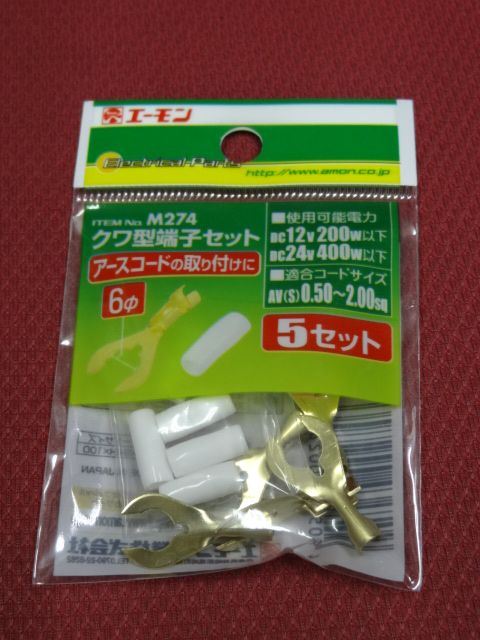

このワニグチでバッテリーのプラスから引っ張ってこようと思いましたが、線が太過ぎてつなげません
