【整備646】ヘッドレストモニター取付け 2 最大の難関クリア
目的 | 修理・故障・メンテナンス |
---|---|
作業 | DIY |
難易度 | ★★ |
作業時間 | 6時間以内 |
1
クリアしなければならない最も大きな課題の一つ
シートの中を通して配線が出て来るか?ということです
シートはまだバラした事がないので、内部の詳しい構造はよくわかりません
ヴィヴィオでヘッドレストモニターを載せてるのは、調べたところ赤コーラさんだけで、詳しい通し方までは書いてありませんでした
ならば、ファミリーカーなら沢山あるだろうと、ヴォクシーやセレナ、bBなどを調べてみました
全然書いてない!
つけた人はタップリいるのですが、シートの中をごにょごにょした表記がありません
パーツレビューはたくさんあるのですが、途中経過の整備手帳は有用な情報があまりありません
仕方なく方法を考えます

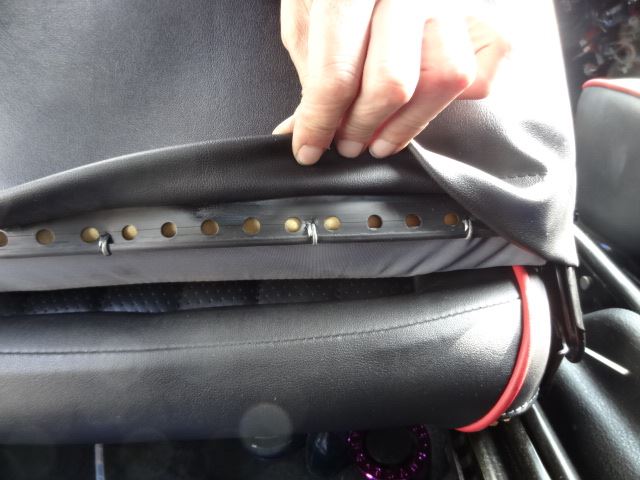

背もたれの皮を止めている、丸いリングを切るか外す⇒ やるのも大変、戻すのも面倒= 却下
隙間は全然ありませんが、針金みたいなものを通して、強引に押し出す⇒ やはりこれでしょう
2

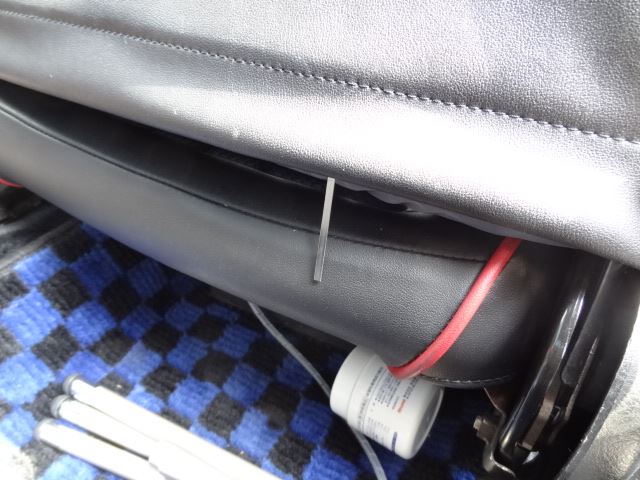

背もたれ内部に多少の空洞があることは、配線が全部入ってしまったことから想像はできます
問題は、ピッタリきつく締まっているので、配線が出てくるか、です

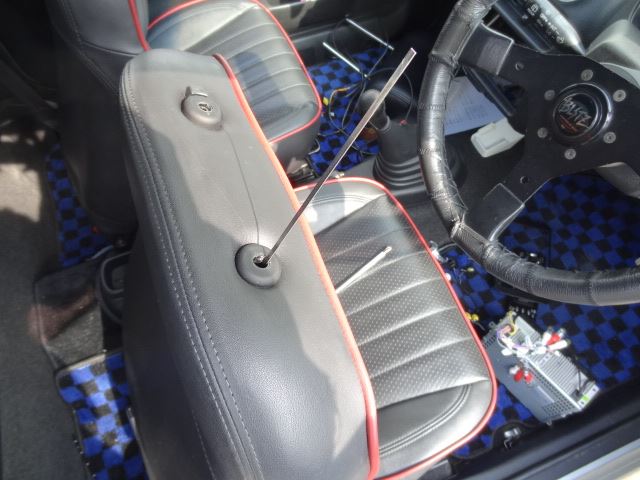

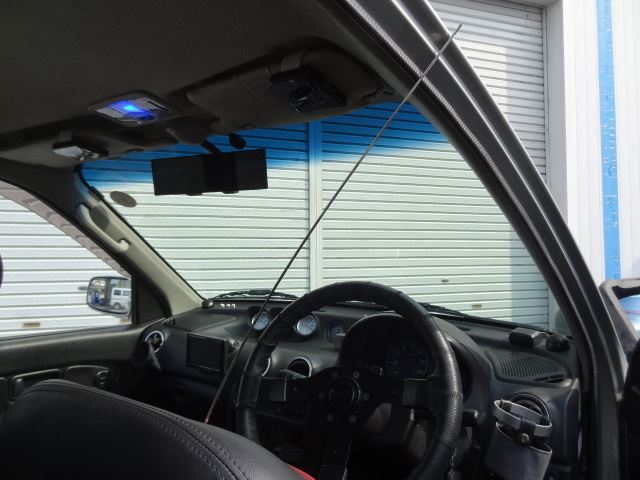

試しに針金を突っ込んでみようと思ったところ、ちょうどいい感じの60cmのワイパーゴムの針金があったので、これを上から通してみます
シートの皮を突き破らないように注意します
5

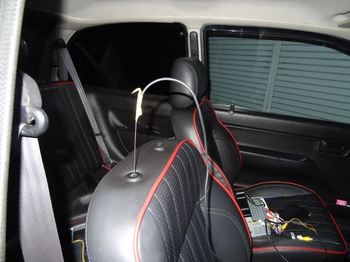

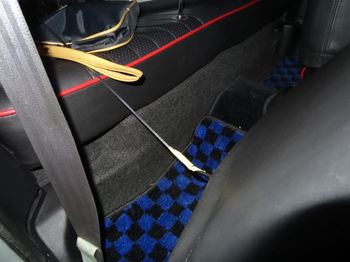

針金のお尻に、ヘッドレストモニターのケーブルをマスキングテープでしっかり固定して、このままゆっくり入れていきます
入れる時にちょっとキツイのと、中で外れたり引っかかったりしないようモゾモゾしながら、ゆっくりと針金を引き抜いていきます
中で外れると、妊娠します
・・・
そのくらい困ると言うこと
7
もう、95%くらいついたも同然です
あとは、ヘッドレストモニターでどうやって遊ぶか、を考えます

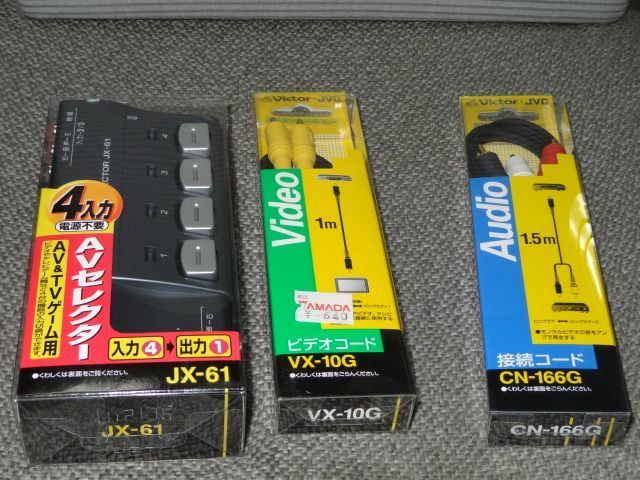

入力さえ入れれば何でも映せると思いますので、山田君でAVセレクターなるものを買ってきました
ゲームもできますし、カメラの映像も映せるハズです
リヤ席オンリーですが
あと、2つのモニターに分配するので二又コード、それとAVケーブル延長コード
8

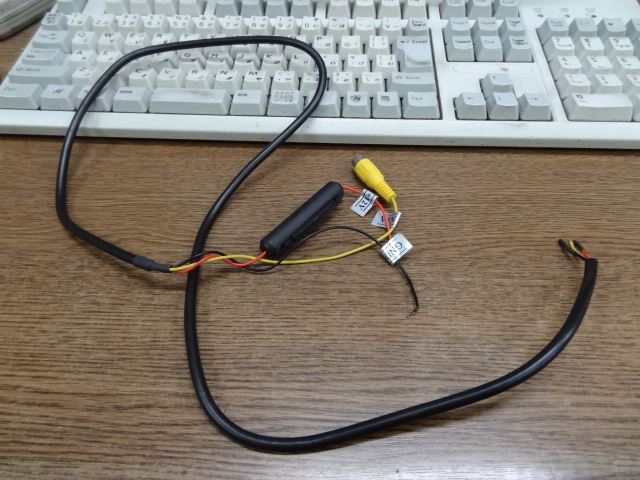

一つのモニターはジョイントがちゃんとしていたのですが、もう一つの方はコードが直付けでした
ですからシートにつけるときにちょん切ってしまいました
そうしないと頭が大きくてヘッドレストの穴に入らないからです
モニターはついてコードも引き出せましたので、ジョイント部を作り直します
