【整備634】ミラーヒーター回線作成 3 回線作り

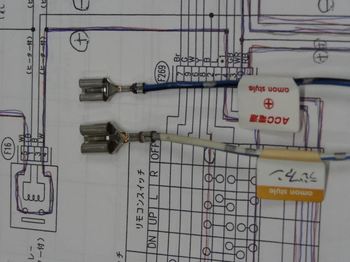

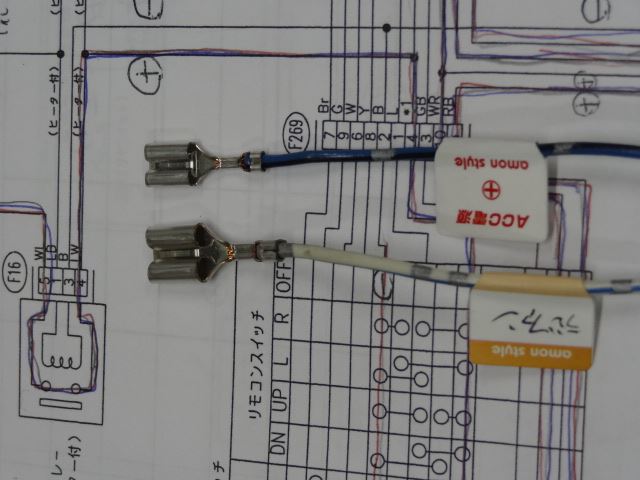

ところが抜いてみると、なんとリレーの中のギボシの大きさが微妙に違います
いろいろ調べましたが、配線コムでも売ってない、日立の配線パーツにも載ってない、ちょっと特殊な大きさのようです

・・・作るのはあきらめ、これを利用するしかありません

ドアミラーのカプラーにいきます

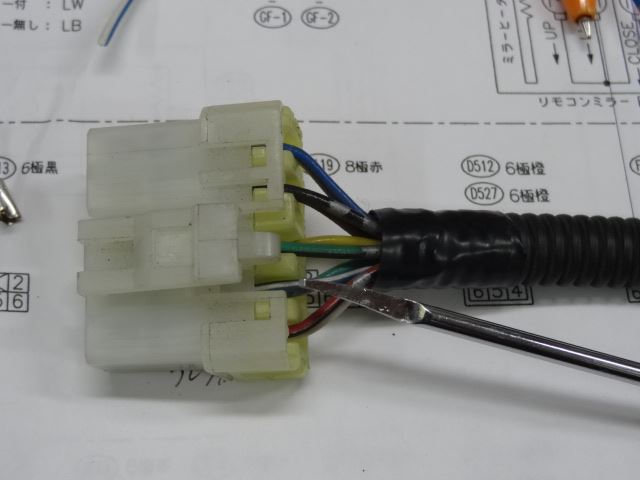

ミラースイッチのコネクターに入るハーネスを作ります

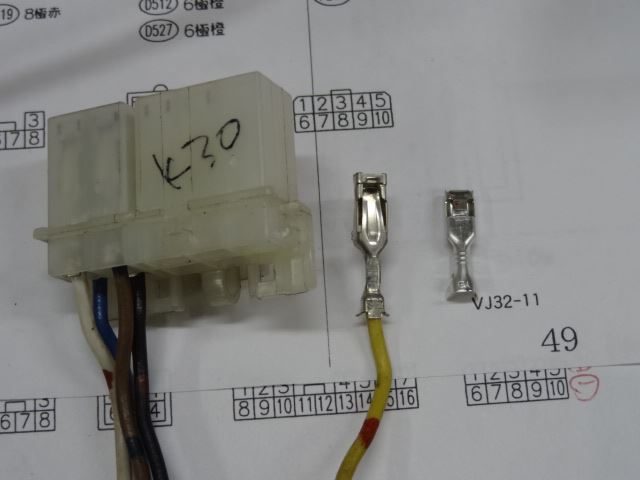

在庫のヴィヴィオの部品鳥パーツから一本引き抜いて、作れないか調べたところ、これもちょっとギボシのサイズが違います

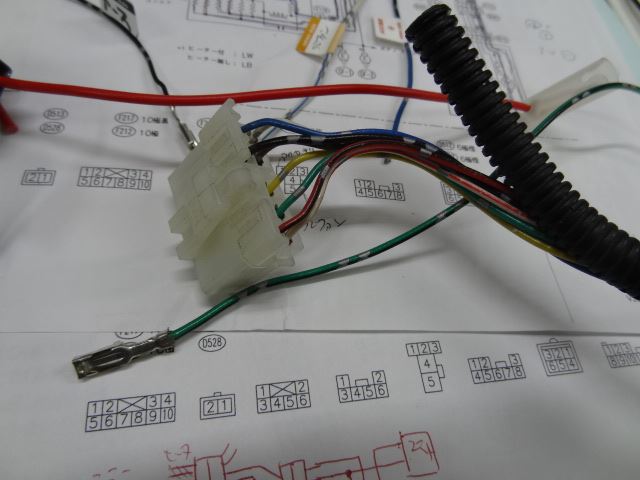

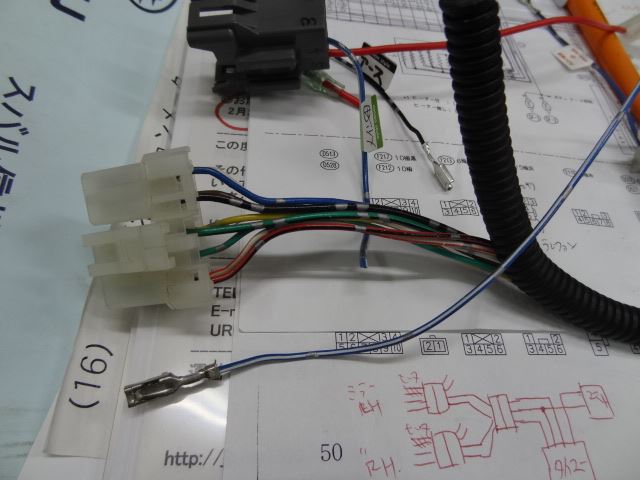

プレオの部品鳥から、配線図通りの青/白線を抜きます

ミラーヒーターのアース線になるやつです

なんとか抜けました

こちらの方が、線が長くついていて加工が楽です

・・・抜く線を間違えました

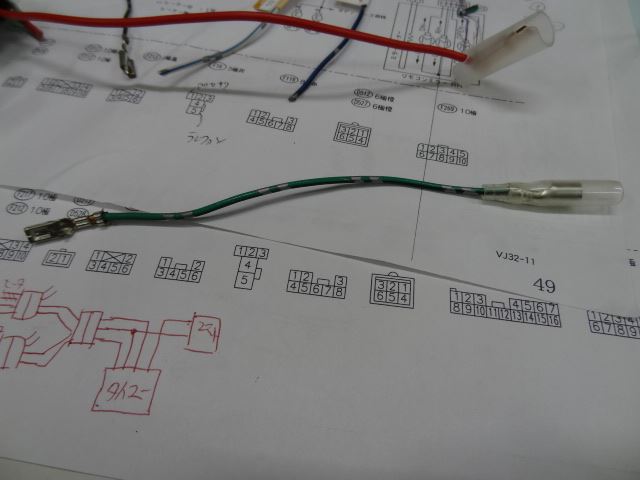

緑/黒　グリーン/ブラックでした

ミラーからは、前回やった時に線を取り出してあります
そこにつなげる線
ミラーヒーターのアースがミラーコネクターの3番に入る線です
これはこれだけで終了

またリレー側に戻ります

ゴチャゴチャ抜いているうちに抜けなくて強引に抜いたら、端子がグチャグチャになってしまいました
これでは使い物になりません

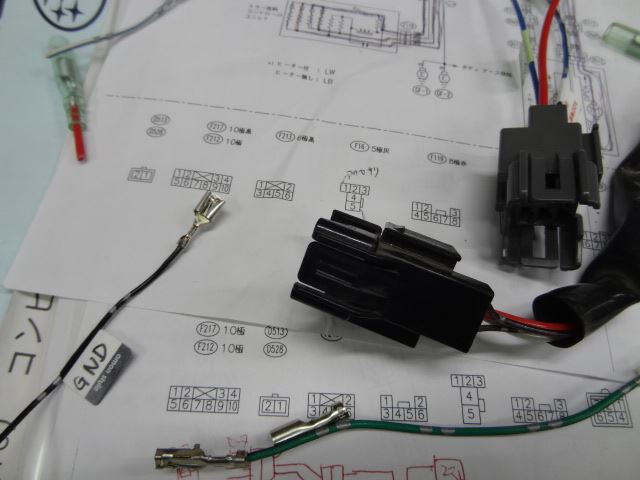

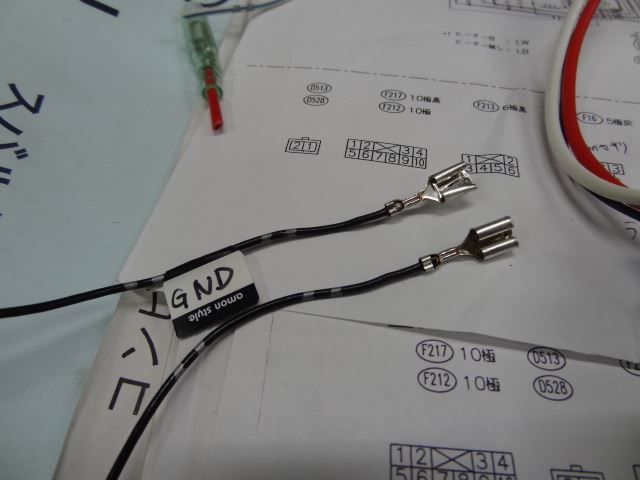

保険で取っておいたカプラーから、アース端子を気をつけて抜きます
スペアをとっておいてよかったです
